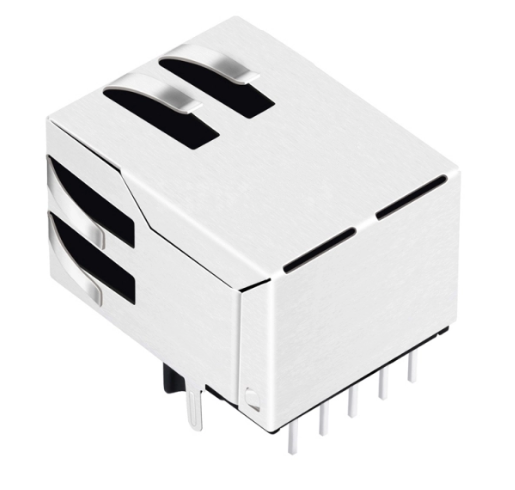

TW27631A39NL 10/100/1000 Base-T RJ45 MagJack, Tab Up, Grün/Gelbe LED

Der TeleWire Technology TW27631A39NL ist ein 10/100/1000 Base-T RJ45 MagJack mit EMI-Abschirmkontakten und integrierter Magnetik. Hergestellt in Taiwan.

Querverweise

  • TE Connectivity 5-6605811-1 — der TW27631A39NL ist ein Querverweis zu diesem Bauteil.
  • Bel Fuse 6605811 — ein weiteres veröffentlichtes Äquivalent mit demselben Footprint.
  • LINK-PP LPJG16520A28NL — gleicher Footprint, bezogen außerhalb von Festlandchina.

Auswahlhinweise

  • 10/100/1000 Base-T — abgestimmte Magnetik für diese Übertragungsrate, kein externer Transformator erforderlich.
  • Grün/Gelbe LEDs — mit dem Host-PHY verbunden, nicht mit der internen Logik.
  • Integrierte Magnetik — Isolierung und Gleichtaktdrossel im Steckergehäuse, nicht auf der Leiterplatte.
  • EMI-Erdungskontakte — Federkontakte verbinden das Gehäuse beim Einsetzen mit der Frontplatte.

Typische Anwendung: Gigabit-Industrie-Switches und eingebettete Controller mit integriertem PHY.

Die Preise für den TW27631A39NL liegen je nach Bestellmenge und Konfiguration zwischen 0,50 $ und 3,00 $ USD; Mengenstaffeln sind auf Anfrage erhältlich.

Überprüfen Sie den TW27631A39NL zuerst auf Ihrer Platine. Muster stehen für die Designvalidierung zur Verfügung, und die mechanische Zeichnung zeigt den Footprint, bevor Sie sich auf ein Layout festlegen. Fordern Sie ein Muster oder ein Angebot an.

Product Packaging Information

Package Tray (Reel packaging options available)
Carton size 32*30*31cm
Qty/carton 1200pcs
G.W/carton 8.5kg
Vollständige Details anzeigen

Product Specifications

RJ Type 10P8C (RJ45)
Ports 1x1
Speed 10/100/1000 Base-T
Latch Type Hoch
LED Grün/ Gelb
Shielding Abschirmung mit EMI-Finger
PCB Mount Type Durchgangsloch
Orientation Rechter Winkel (90°)
AutoMDIX Ja
PCB Material FR4
Contact Material Gold
Contact Plating Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification RoHS Compliant
Product Length (Inches/mm) 0,839/ 21,30
Product Width (Inches/mm) 0,628/ 15,95
Product Height (Inches/mm) 0,531/ 13,50
Temperature 0℃ ~ 70℃
Compatible Brands TE/ Tyco

Related jacks

Same family, different latch, LED or plating option.

Kostengünstige Alternativen für große RJ45-Buchsenmarken

Lange Lieferzeiten oder hohe Kosten bei großen Steckverbinderherstellern? Wir bieten hochwertige, direkt austauschbare Ersatzteile für Standard-Modularbuchsen von TE, Molex, Amphenol und Wurth. Unsere Steckverbinder entsprechen den branchenüblichen Footprints und Leistungsspezifikationen zu einem wettbewerbsfähigeren Preis.

Von Flash, 3µ", 6µ", 15µ", 30µ" bis zu 50µ" Vergoldung
Teilen Sie die Zeichnung für eine äquivalente Übereinstimmung
Kurze Lieferzeiten und konsistente Fertigung in Taiwan
100% getestet auf Kontaktwiderstand und Isolationsintegrität
Request Custom Quote

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the TE Connectivity 5-6605811-1?
The TW27631A39NL from TeleWire Technology cross-references to the TE Connectivity 5-6605811-1 and to LINK-PP LPJG16520A28NL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Which manufacturers' parts does the TW27631A39NL replace?
The TW27631A39NL cross-references to TE Connectivity 5-6605811-1; Bel Fuse 6605811, and to LINK-PP LPJG16520A28NL. TeleWire Technology publishes the full cross-reference so a sourcing engineer can qualify one Taiwan-built part against several incumbents at once.
How do I qualify the TW27631A39NL as a second source?
Request a sample of the TW27631A39NL and the mechanical drawing from TeleWire Technology, then check the footprint against the TE Connectivity 5-6605811-1 on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
