Präzise kundenspezifische Kabelkonfektion & Kabelbäume
Qualitätskontrolle & Validierung
Entwickelt für null Fehler. ISO 9001:2015-Qualität, gefertigt nach IPC/WHMA-A-620 — 100 % elektrisch geprüft in Taiwan, mit technischem Support aus den USA (Kalifornien).

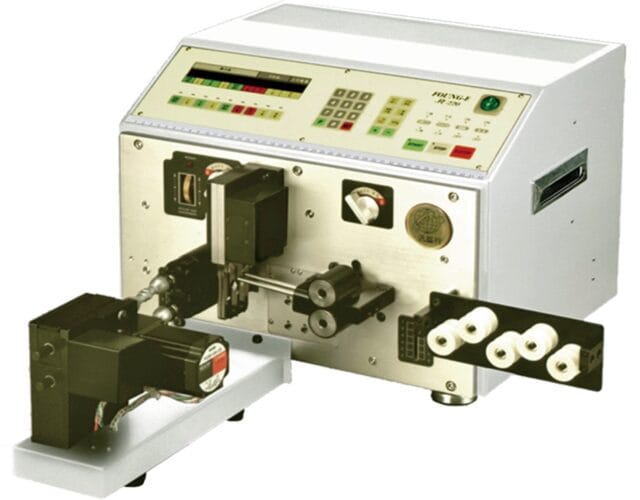

Ausrüstung, Zertifizierung & Rückverfolgbarkeit
Die Produktion erfolgt auf computergesteuerten Crimp-Pressen und automatisierten Schneid-/Abisoliermaschinen mit prozessbegleitender Crimp-Kraft-Überwachung (CFM), die fehlerhafte Anschlüsse in Echtzeit erkennt. Die Qualität wird gemäß einem ISO 9001:2015-System verwaltet, das von der ARES International Certification Co., Ltd. registriert wurde. Jede Charge bietet eine vollständige Materialrückverfolgbarkeit von der eingehenden Spule bis zur versendeten Baugruppe.
Schnelle Prototypen in den USA, Skalierung in Taiwan
Für nordamerikanische OEMs kombiniert TeleWire die wirtschaftliche Fertigung in Taiwan mit technischem Support und Vertrieb in den USA. Sie erhalten einen Workflow, der mit Mustern beginnt – DFM-Prüfung, Prototypenbau und Validierung des ersten Artikels vor der Produktion – mit einem verantwortlichen Ansprechpartner vom Angebot bis zur Lieferung.
Der Schritt-für-Schritt-QS-Workflow
Qualität ist kein nachträglicher Gedanke, sondern fester Bestandteil jeder Phase unseres Fertigungszyklus. Hier erfahren Sie, wie wir eine strenge Validierung vom Eingang der Rohmaterialien bis zur Endlieferung integrieren.
Eingangsprüfung der Materialien
Validierung der Kupferreinheit, Manteldicke und UL-Konformität aller Rohmaterialien, bevor sie in die Produktion gelangen.
Qualitätskontrolle während des Prozesses (IPQC)
Kontinuierliche Überwachung während der Montage, einschließlich Abnahme des ersten Stücks, Messung der Crimphöhe und stichprobenartiger Zugkraftprüfungen.
100% Endprüfung
Jede einzelne Baugruppe durchläuft automatisierte Hipot- und Durchgangsprüfungen, um Kurzschlüsse, Verdrahtungsfehler oder Isolationsmängel auszuschließen.
Ausgangsdokumentation
Erstellung von Konformitätsbescheinigungen (CoC) und detaillierten Erstmusterprüfberichten (FAI) für Ihre Beschaffungsunterlagen.
Qualitätskontrolle — TeleWire Technology
Die Qualitätskontrolle der Kabelkonfektion bei TeleWire Technology unterliegt der Norm ISO 9001:2015 und basiert auf dem Industriestandard IPC/WHMA-A-620 für Kabel- und Kabelbaummontagen. Jede Baugruppe wird bei der Materialeingangsprüfung, während des Prozesses (IPQC) und in der Endkontrolle geprüft. Vor dem Versand erfolgt eine 100% automatisierte elektrische Prüfung – Durchgangs- und Hochspannungstest (dielektrische Spannungsfestigkeit) – sowie eine Validierung der Crimp-Auszugskräfte und eine Schliffbildanalyse an Stichproben. Wir fertigen gemäß den Abnahmekriterien der Klassen 1, 2 oder 3 nach Ihrer Zeichnung, mit vollständiger Chargenrückverfolgbarkeit und Erstmusterprüfberichten (FAI).
Umfassende Validierung:
TeleWire Technology verlässt sich nicht auf stichprobenartige Vermutungen. Unsere Infrastruktur zur Qualitätskontrolle wurde entwickelt, um die Zuverlässigkeit jeder kundenspezifischen Kabel- und Kabelbaummontage zu garantieren, die unser Werk verlässt. Von der Rohmaterialprüfung bis zur Endabnahme des Produkts eliminieren unsere Testprotokolle f
Automatisierte Hochspannungsprüfung (Hipot)
Wir nutzen automatisierte Hochspannungsprüfungen, um die Durchschlagfestigkeit und Isolationsintegrität jeder Baugruppe zu verifizieren. Dies gewährleistet absoluten Schutz gegen Kriechströme und garantiert einen sicheren Betrieb in elektrisch anspruchsvollen Umgebungen.
Destruktive Auszugskraftprüfung
Mechanisches Versagen ist keine Option. Unsere destruktiven Auszugskraftprüfungen bringen Crimps und Verbindungen an ihre absoluten Grenzen und validieren, dass unsere automatisierten Crimp-Prozesse die Anforderungen der Industrie an die Zugfestigkeit konsequent übertreffen.
Schliffbildanalyse
Wir schauen ins Innere der Verbindung. Durch präzise Schliffbildanalysen bewerten wir die interne Geometrie der gecrimpten Kontakte unter starker Vergrößerung und verifizieren eine optimale gasdichte Kompression, hohlraumfreie Verbindungen und eine perfekte Drahtverformung.
Testmatrix für Kabelkonfektionen und Kabelbäume
Jede Baugruppe wird gemäß den IPC/WHMA-A-620-Abnahmekriterien für Ihre spezifizierte Verarbeitungsklasse validiert.
| # | Test | Method / Coverage | Standard | Acceptance Criteria |
|---|---|---|---|---|
| 01 | Durchgangsprüfung | Automatisiert, 100 % der Einheiten | IPC/WHMA-A-620 | Keine Unterbrechungen / Kurzschlüsse / Verdrahtungsfehler |
| 02 | Hipot (Spannungsfestigkeit) | Automatisiert, 100 % der Einheiten | IPC/WHMA-A-620 | Kein Durchschlag bei der spezifizierten Prüfspannung |
| 03 | Crimp-Zugkraft | Destruktiv, stichprobenartig pro Los | IPC/WHMA-A-620 Tabelle 4-3 | Erfüllt/übertrifft die Mindestzugfestigkeit der Klassen 2–3 je nach Leiterquerschnitt |
| 04 | Mikroschliff | Destruktiv, stichprobenartig | IPC/WHMA-A-620 | Gasdichte Crimpverbindung; korrekte Kompression, keine Hohlräume |
| 05 | Erstmusterprüfung | Pro Produktionslauf | Kundenzeichnung + IPC-620 | Maßliche + elektrische Konformität, dokumentiert |
| 06 | Verarbeitungsqualität / visuelle Prüfung | 100%, IPC-geschultes Personal | IPC/WHMA-A-620 Klasse 1/2/3 | Erfüllt die spezifizierte Abnahmeklasse |
Prüfspannungen, Zugkraftschwellenwerte und Stichprobenpläne werden gemäß Ihrer Zeichnung und Abnahmeklasse festgelegt. Fordern Sie unser vollständiges Qualitätsdokumentationspaket für Ihre Fertigung an.
Benötigen Sie eine kundenspezifische Kabelkonfektion für eine komplexe Anwendung?
Vereinbaren Sie ein 15-minütiges technisches Beratungsgespräch mit unserem Team, um Ihre spezifischen Anforderungen an Kabel- oder Kabelbaummontagen zu besprechen.
Kompromisslose Standards: ISO-zertifizierter Kabelbaumhersteller
Die Beschaffung kundenspezifischer Komponenten sollte kein Glücksspiel sein. Für Einkaufsteams und anspruchsvolle Käufer bedeutet echter Mehrwert nicht nur einen niedrigen Stückpreis, sondern die absolute Garantie für Stabilität in der Lieferkette und Zuverlässigkeit ohne Nachbesserungsbedarf.
Unter Einhaltung strenger ISO 9001-Protokolle implementiert TeleWire Technology eine 100%ige Chargenrückverfolgbarkeit vom Rohkupferdraht bis zur fertigen Baugruppe. Wir beziehen ausschließlich UL-gelistete Materialien und halten uns strikt an die globalen RoHS- und REACH-Konformitätsvorgaben, wodurch wir Ihre regulatorischen Risiken und Rückrufrisiken erheblich minimieren.
Indem wir unsere Qualitätskontrolle auf automatisierte, datengestützte Validierung statt auf manuelle Stichproben stützen, senken wir Ihre Gesamtbetriebskosten (TCO), indem wir Feldausfälle, kostspielige Produktionsstillstände und komplexe RMA-Prozesse praktisch eliminieren.
Bereit, Ihre Lieferkette mit fehlerfreien Baugruppen abzusichern?
Reichen Sie Ihre Projektdetails ein, und unser Ingenieurteam wird eine umfassende Fertigungsanalyse erstellen.
Request a Quote
Technische FAQs
Häufige Fragen von Beschaffungs- und Ingenieurteams.
Bieten Sie Berichte zur Erstmusterprüfung (FAI) an?
Ja, wir stellen umfassende Berichte zur Erstmusterprüfung (FAI) für alle neuen kundenspezifischen Kabelkonfektionen und Kabelbäume bereit. Dies stellt sicher, dass jede Spezifikation, Toleranz und Materialanforderung erfüllt und dokumentiert wird, bevor die Serienproduktion beginnt.
Was ist Ihr standardmäßiger annehmbarer Qualitätsgrenzwert (AQL)?
Da wir eine automatisierte 100%-Endprüfung (einschließlich Hochspannungs- und Durchgangsprüfung) implementieren, anstatt uns nur auf Stichproben zu verlassen, arbeiten wir mit einem Null-Fehler-Toleranzziel. Für spezifische kosmetische oder nicht kritische Maßkriterien verwenden wir standardmäßig strenge AQLs gemäß Industriestandard, abhängig von der Produktklasse.
Wie gehen Sie mit der Chargenrückverfolgbarkeit und der Verfolgung von Rohmaterialien um?
Im Rahmen unseres Qualitätsmanagementsystems nach ISO 9001 gewährleisten wir eine 100%ige Chargenrückverfolgbarkeit. Jeder fertige Kabelbaum oder jede kundenspezifische Messleitung kann über ihre Produktionscharge bis zu den ursprünglichen Rohmaterialchargen zurückverfolgt werden, was eine schnelle Problemlösung und die Einhaltung der RoHS/REACH-Richtlinien sicherstellt.
Wie verifizieren Sie die RoHS- und REACH-Konformität?
Wir unterhalten einen strengen Audit-Prozess für die Lieferkette. Jede Materialcharge, die in unserem Werk in Taiwan eintrifft, muss von einem Konformitätszertifikat (CoC) begleitet werden, das sicherstellt, dass alle modularen Buchsen, Messleitungen und Kabelisolierungen den neuesten globalen Umweltvorgaben entsprechen.
Bieten Sie Unterstützung bei der fertigungsgerechten Konstruktion (DFM) an?
Absolut. Wir bieten umfassende technische Unterstützung. Wir überprüfen Ihre Schaltpläne, um Materialalternativen oder Montageoptimierungen vorzuschlagen, die Kosten senken und gleichzeitig eine hohe Zuverlässigkeit gewährleisten.
Fertigen Sie nach IPC/WHMA-A-620 Klasse 2 oder Klasse 3?
Beides – wir fertigen gemäß der auf Ihrer Zeichnung angegebenen Abnahmeklasse (Klasse 1, 2 oder 3). Wenn keine Klasse angegeben ist, empfiehlt unser Ingenieurteam eine basierend auf den Zuverlässigkeitsanforderungen Ihrer Anwendung.
Kann ich eine Kopie Ihres ISO 9001-Zertifikats und ein Qualitätsdokumentationspaket erhalten?
Ja. Das ISO 9001:2015-Zertifikat ist auf dieser Seite verfügbar, und ein vollständiges Qualitätsdokumentationspaket (Prüfberichte, FAI, Rückverfolgbarkeit, RoHS/REACH-Erklärungen) wird bei qualifizierten Bestellungen oder auf Anfrage mitgeliefert.
