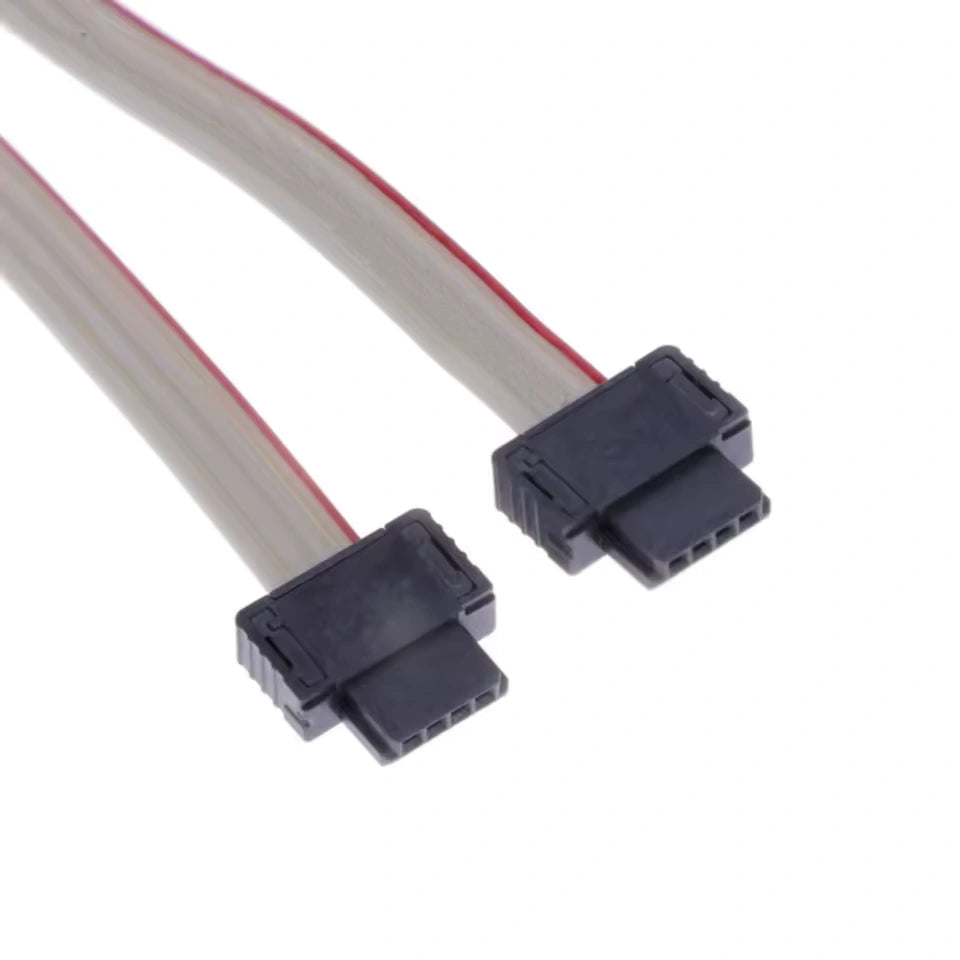

TE Connectivity 839018-E MiniBridge 4-Pin 1.27mm - Flachbandkabel-Baugruppe
- TE Connectivity ERNI MiniBridge Teil 839018-E: eine werkseitig montierte 4-polige, 1,27 mm Einreihen-Flachbandkabel-Baugruppe mit einem Insulation-Displacement (IDC/IDCCS) Socket (SFX) Stecker, der an jedem Ende auf Standard-PVC-Bändern terminiert ist. Die Baugruppe ist die SRC (Single Row Cable) Buchse-zu-Buchse-Ausführung in der MiniBridge 4-Pin-Konfiguration und ist als Platinen-zu-Platinen-Jumper zwischen zwei MiniBridge-Stecker-Mating-Paaren auf separaten Leiterplatten vorgesehen.
- Terminiert auf AWG 26, 7-adrigem verzinntem Kupfer-Flachband mit 1,27 mm Leiterabständen, wobei das Steckersystem für kontinuierlichen Betrieb von -55 °C bis +150 °C gemäß der ERNI MiniBridge SRC Produktspezifikation ausgelegt ist. Das Standard-PVC-Band auf 839018-E begrenzt die montierte Leitung auf ungefähr +105 °C; höhertemperaturbeständiger Betrieb bis +125 °C wird durch Austausch mit der TPE-ET Hochtemperatur-Kabel-Variante unterstützt, erhältlich auf Anfrage.
- Benutzerdefinierte Gesamtlänge (kürzer oder länger als die Standard-300 mm), alternative Kabel-Variante (Standard-PVC, Hochtemperatur-TPE-ET für +125 °C Betrieb oder halogenfrei TPE-O), alternative Endkonfiguration (einseitiger Pigtail, Buchse-zu-Stecker, Stecker-zu-Stecker) und alternative Verriegelungsvariante (Standard-Reibung, rotes Verriegelungswerkzeug-Freigabe oder Koshiri-sichere Gehäuse) erhältlich auf Anfrage — reichen Sie eine Angebotsanfrage für nicht lagernde MiniBridge-Konfigurationen oder für Mengenpreise auf 839018-E ein.
Nicht gefunden, was Sie suchen?
Wir sind auf kundenspezifische Beschaffung und Fertigung spezialisiert. Laden Sie Ihr Datenblatt oder Ihre Zeichnung hoch, und unser Ingenieurteam wird Ihnen innerhalb von 24 Stunden ein Angebot unterbreiten.
Welche Informationen benötigen Sie, um ein Angebot für einen kundenspezifischen Kabelbaum zu erstellen?
Um ein genaues Angebot und eine Lieferzeit zu erstellen, benötigen wir bitte:
- Technische Zeichnung oder Diagramm: Zeigt Pinbelegungen, Längen und Toleranzen.
- Stückliste (BOM): Auflistung der spezifischen Steckverbinder (MPN) und Kabelquerschnitte (AWG).
- Geschätzter Jahresbedarf (EAU): Hilft uns, die Preisgestaltung für Ihr Volumen zu optimieren. Hinweis: Falls Sie keine formelle Zeichnung haben, kann unser Engineering-Team dabei helfen, eine basierend auf Ihrem physischen Muster zu erstellen.
Können Sie kostensparende Alternativen für teure Steckverbinder (z. B. TE, Molex, JST) vorschlagen?
Ja. Wir bieten eine Vielzahl alternativer Komponenten an.
Wir verfügen über umfangreiche Lieferkettenbeziehungen in Taiwan und können „funktional gleichwertige“ Alternativen vorschlagen, die vollständig mit großen Marken wie TE, Molex oder JST kompatibel sind, jedoch zu deutlich geringeren Kosten. Wir stellen Ihnen Datenblätter und Muster der alternativen Komponenten zur Genehmigung vor der Produktion zur Verfügung.
Wie stellen Sie die Qualitätskontrolle für kundenspezifische Kabelkonfektionen sicher?
Jede einzelne Kabelkonfektion durchläuft vor dem Verlassen unseres Werks in Taiwan strenge Tests. Unser Standard-Qualitätskontrollprozess umfasst:
- 100% Durchgangsprüfung: Sicherstellung, dass keine Unterbrechungen, Kurzschlüsse oder Fehlverdrahtungen vorliegen.
- Zugkraftprüfung: Überprüfung der Crimpfestigkeit.
- Sichtprüfung: Überprüfung auf kosmetische Mängel und Etikettengenauigkeit.
- Hochspannungstest (Hi-Pot): Auf Anfrage für Hochspannungsanwendungen verfügbar, um die Isolationsintegrität sicherzustellen.
