TE Connectivity 215083-2 Micro-MaTch 12-polig 1,27 mm Rastermaß - Flachbandkabel-Baugruppe

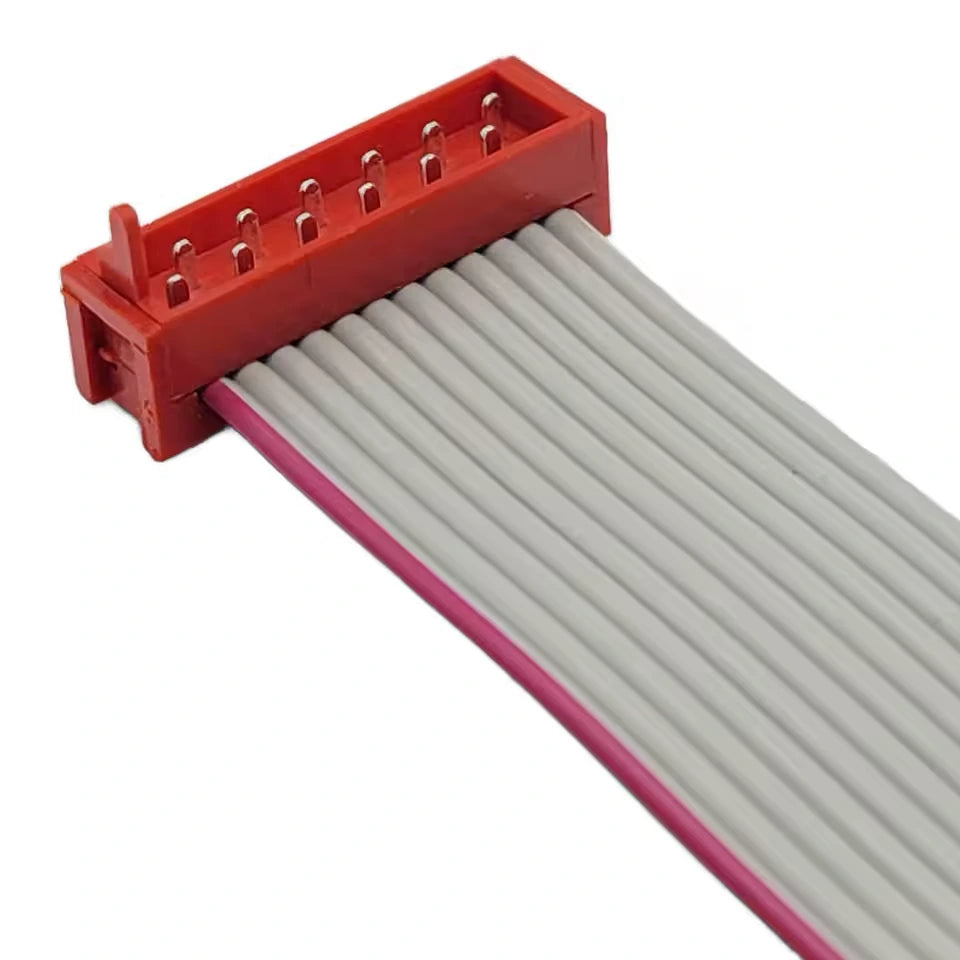

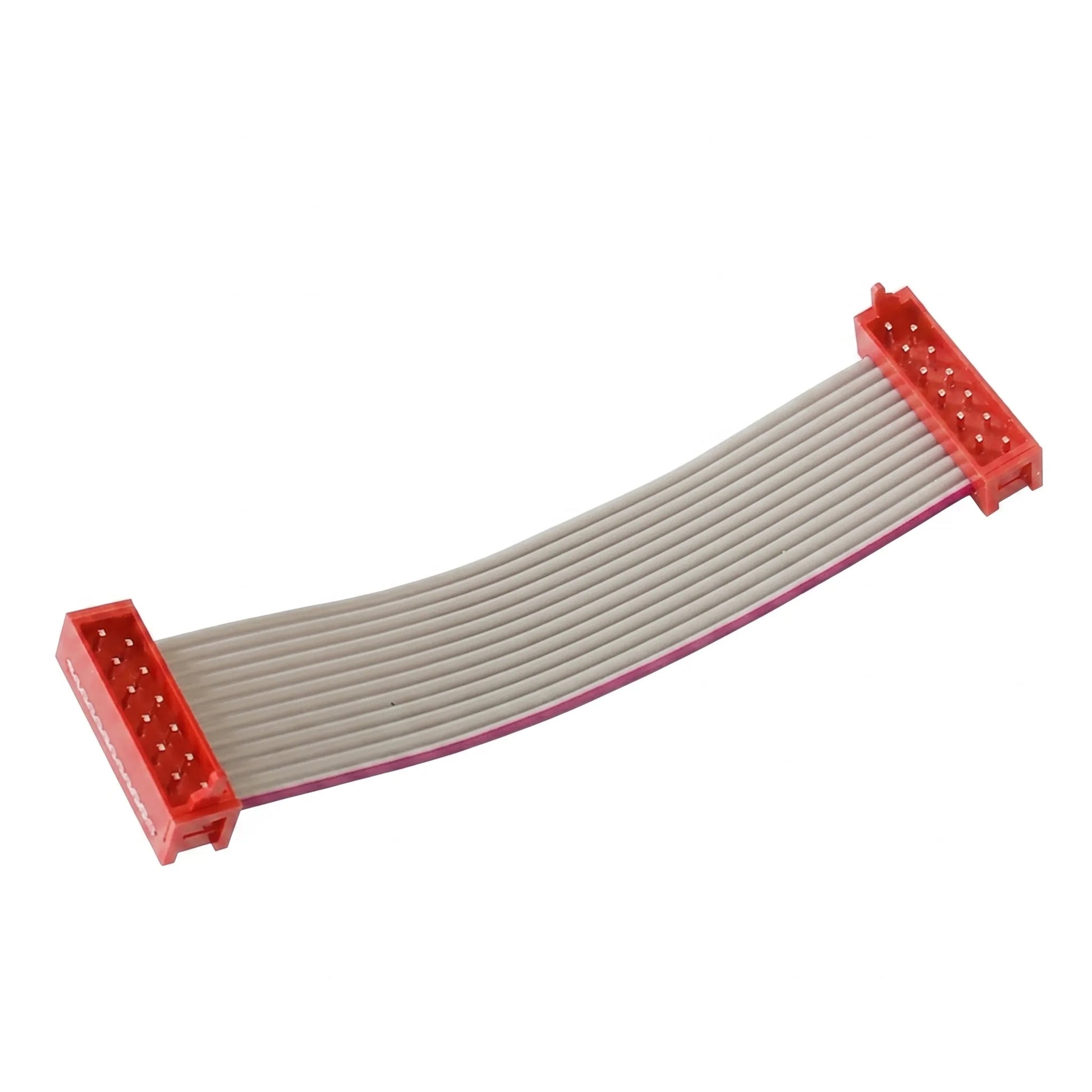

- TE Connectivity 215083-2 (TE interne Bezeichnung: MICRO-MATCH MOW.12P): eine beidseitige Flachbandkabel-Baugruppe mit 12-poligen Micro-MaTch Male-on-Wire (MOW) IDC-Steckverbindern auf beiden Enden, mit Standard-Rastermaß von 1,27 mm, 28 AWG, 12-adriges Flachbandkabel.
- Aufgebaut auf 1,27 mm (0,050 Zoll) Mittellinie 28 AWG (0,08–0,09 mm² Leiterquerschnitt) Flachbandkabel mit Micro-MaTch Industrie-Betriebstemperaturbereich von -40 °C bis +105 °C (rotes Gehäuse Industrie-Variante); die alternative schwarze Gehäuse Value-line-Variante arbeitet von -30 °C bis +85 °C und wird als Bauoption für kostensensitive Anwendungen angeboten, bei denen erweiterter Temperaturbereich und hohe Vibrationsfestigkeit nicht erforderlich sind.
- Entwickelt um das Micro-MaTch Kontaktfeder-System, das die Kontaktkrafterzeugung von der Leiterterminierung trennt und die Verschleißkorrosion verhindert, die der traditionelle Ausfallmodus in verzinnten IDC-Steckverbindern unter Vibration und Temperaturwechsel ist. Die Positionierungsfeder des Kontakts absorbiert relative Bewegungen zwischen männlichen und weiblichen Kontakten, die durch Vibration und Wärmeausdehnung verursacht werden, und erhält die gasdichte Kontaktintegrität über lange Lebensdauer.
- Benutzerdefinierte Gesamtlänge, alternative Polzahl innerhalb der Micro-MaTch-Familie (4, 6, 8, 10, 12, 14, 16, 18, 20 Positionen), Wahl zwischen Industrie (rot, -40 bis +105 °C) oder Value-line (schwarz, -30 bis +85 °C) Gehäuse, alternative Endkonfiguration (Male-on-Wire zu Male-on-Wire, Male-on-Wire zu Female-on-Wire, einseitiger Pigtail oder auf Leiterplattenstecker terminiert), passende Steckverbinder-Kits für Leiterplatten und Schutzüberzug (Wärmeschrumpfschlauch, expandierbares Geflecht, gewelltes Schutzrohr) auf Anfrage verfügbar — reichen Sie eine Angebotsanfrage für nicht lagernde Micro-MaTch-Konfigurationen ein.
Nicht gefunden, was Sie suchen?
Wir sind auf kundenspezifische Beschaffung und Fertigung spezialisiert. Laden Sie Ihr Datenblatt oder Ihre Zeichnung hoch, und unser Ingenieurteam wird Ihnen innerhalb von 24 Stunden ein Angebot unterbreiten.
Welche Informationen benötigen Sie, um ein Angebot für einen kundenspezifischen Kabelbaum zu erstellen?
Um ein genaues Angebot und eine Lieferzeit zu erstellen, benötigen wir bitte:
- Technische Zeichnung oder Diagramm: Zeigt Pinbelegungen, Längen und Toleranzen.
- Stückliste (BOM): Auflistung der spezifischen Steckverbinder (MPN) und Kabelquerschnitte (AWG).
- Geschätzter Jahresbedarf (EAU): Hilft uns, die Preisgestaltung für Ihr Volumen zu optimieren. Hinweis: Falls Sie keine formelle Zeichnung haben, kann unser Engineering-Team dabei helfen, eine basierend auf Ihrem physischen Muster zu erstellen.
Können Sie kostensparende Alternativen für teure Steckverbinder (z. B. TE, Molex, JST) vorschlagen?
Ja. Wir bieten eine Vielzahl alternativer Komponenten an.
Wir verfügen über umfangreiche Lieferkettenbeziehungen in Taiwan und können „funktional gleichwertige“ Alternativen vorschlagen, die vollständig mit großen Marken wie TE, Molex oder JST kompatibel sind, jedoch zu deutlich geringeren Kosten. Wir stellen Ihnen Datenblätter und Muster der alternativen Komponenten zur Genehmigung vor der Produktion zur Verfügung.
Wie stellen Sie die Qualitätskontrolle für kundenspezifische Kabelkonfektionen sicher?
Jede einzelne Kabelkonfektion durchläuft vor dem Verlassen unseres Werks in Taiwan strenge Tests. Unser Standard-Qualitätskontrollprozess umfasst:
- 100% Durchgangsprüfung: Sicherstellung, dass keine Unterbrechungen, Kurzschlüsse oder Fehlverdrahtungen vorliegen.
- Zugkraftprüfung: Überprüfung der Crimpfestigkeit.
- Sichtprüfung: Überprüfung auf kosmetische Mängel und Etikettengenauigkeit.
- Hochspannungstest (Hi-Pot): Auf Anfrage für Hochspannungsanwendungen verfügbar, um die Isolationsintegrität sicherzustellen.
