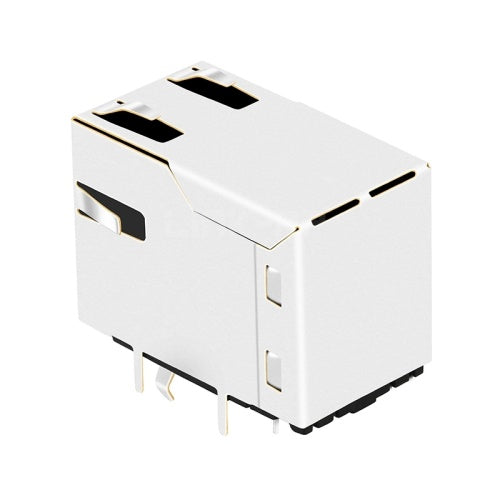

TWE4171CNL、タブアップ、トランスフォーマなし、LEDなしのRJ45シングルUSB
- 複数の業界標準に準拠し、信頼性の高い効率的な使用を確保
- トランスフォーマーなしのRJ45とシングルUSBコネクタの組み合わせで、デュアルファンクション接続
- LEDインジケータなしのタブアップ構成で、クリーンでスリムなインストール
- イーサネットコントロール、ゲームコントローラ、SMPS、ルーターアプリケーションに最適
- RJ45ジャックを備えたUSBポートを統合し、PCBスペースを最小限に抑えながら機能を最大化
- 注文数量と仕様によって0.10ドルから3.00ドルまでの価格設定で、大量注文の場合はバルクディスカウントあり
Product Packaging Information
| Package | Tray (Reel packaging options available) |
|---|---|
| Carton size | 32*30*31cm |
| Qty/carton | 1200pcs |
| G.W/carton | 8.5kg |
Product Specifications
| RJ Type | 8P8C(RJ45) |
|---|---|
| Ports | Single Port with Single USB |
| Latch Type | Up |
| Shielding | Shield with EMI Finger |
| PCB Mount Type | Through Hole |
| Orientation | Right Angle (90°) |
| AutoMDIX | Yes |
| PCB Material | FR4 |
| Contact Material | Gold |
| Contact Plating | Gold Flash/ 6u"/ 15u"/ 30u"/ 50u" |
| Certification | RoHS Compliant |
| Product Length (Inches/mm) | 1.027/ 26.08 |
| Product Width (Inches/mm) | 0.673/ 17.09 |
| Product Height (Inches/mm) | 0.822/ 20.89 |
| Temperature | -40℃ ~ 85℃ |
主要ブランドRJ45ジャックのコスト効率の高い代替品
主要コネクタブランドの長いリードタイムや高コストにお困りですか？当社は、TE、Molex、Amphenol、Wurthの標準モジュラージャックの高品質なドロップイン交換品を提供しています。当社のコネクタは、業界標準のフットプリントとパフォーマンス仕様に適合し、より競争力のある価格で提供されます。
金メッキの厚さはRJ45モジュラージャックのパフォーマンスにどのように影響しますか？
金メッキの厚さは、接触部の耐久性と導電性に直接影響します。当社では、金フラッシュ（標準アプリケーション向け）から50マイクロインチ（50u"）までのオプションを提供しています。
高性能ネットワークや、頻繁な抜き差しが必要な環境（750回以上の嵌合サイクル）では、酸化を防ぎ、FCC Part 68仕様に準拠した安定した信号伝送を確保するために、50u"メッキをお勧めします。
一体型マグネティクス（ICM）搭載のモジュラージャックは提供していますか？
はい、TeleWireでは10/100/1000 Base-Tアプリケーション向けに、一体型マグネティクス（ICM）を内蔵したRJ45コネクタを製造しています。
一体型マグネティクスは、コネクタインターフェースで直接信号ノイズをフィルタリングすることにより、PCBスペースを節約し、EMIを低減します。マグネティクスがPCB上の別の場所にある場合は、標準の非マグネティックジャックも提供可能です。
私のアプリケーションにおいて、シールド付きRJ45ジャックとシールドなしRJ45ジャックの違いは何ですか？
シールド付きRJ45ジャックは、PCBに接地された金属筐体（ニッケルメッキ真鍮製が多い）を備えています。
データ損失を防ぐため、産業工場やデータセンターのような高い電磁干渉（EMI）環境で機器が動作する場合は、シールド付きジャックを選択してください。標準的なオフィスやホームネットワークの場合は、シールドなしジャックがコスト効率の高いソリューションとなります。
