低プロファイルRJ45コネクタ

高密度パネルアプリケーションとスペースが制限されたネットワーク環境向けに設計された、包括的な低プロファイルRJ45コネクタラインナップをご覧ください。これらのスリムプロファイルのコネクタは、最小限のフットプリントの設計と、信頼性の高い台湾製品質を兼ね備えており、コンパクトな電子機器設計や密集したサーバー設置に最適です。TE ConnectivityやAmphenolなどの業界大手に信頼されている当社の低プロファイルイーサネットジャックは、貴重な基板スペースを犠牲にすることなく、確実なパフォーマンスを発揮します。

Low-Profile RJ Modular Jack - TeleWire Technology
ISO 9001:2015
認証された品質
台湾工場
直接製造
米国テクニカルセールス
直接エンジニアリングサポート
TE Connectivityの代替品
クロスリファレンスサポート

必要なRJコネクタが見つからない?

当社のウェブサイトには、当社の能力の一部しか掲載されていません。オンラインでは表示されていない数千もの変換ジャックを製造しています。図面または仕様書をアップロードいただければ、クロスリファレンスを行います。

カスタムゴールドメッキ(最大50μ")
精密な平面度
強化された機械的保持力
EMIシールド設計
ピン間互換性
完全なシールド設計
見積もり依頼
業界アプリケーション

様々な業界で実証された性能

セットトップボックス

ホームエンターテインメントユニットやストリーミングメディアプレーヤーのスリムで洗練されたデザインを実現します。

シングルボードコンピューター

Raspberry PiコンピューティングモジュールなどのSBCで、全体の高さを低く保つために使用されます。

デジタルサイネージ

ディスプレイの背後に取り付けられたスリムなスクリーンやメディアプレーヤーには、低プロファイルの接続が必要です。

ウルトラブック&ノートパソコン

主要な用途です。埋め込み型のデザインにより、ラップトップのシャーシに合わせてイーサネットポートを収めることができます。

IoTゲートウェイ

コンパクトな壁掛けゲートウェイは、当社の低プロファイルシリーズの薄型・低高さ設計から恩恵を受けます。

医療機器

診断機器ポートに適した、50μインチの金メッキ仕様の高信頼性ジャック。

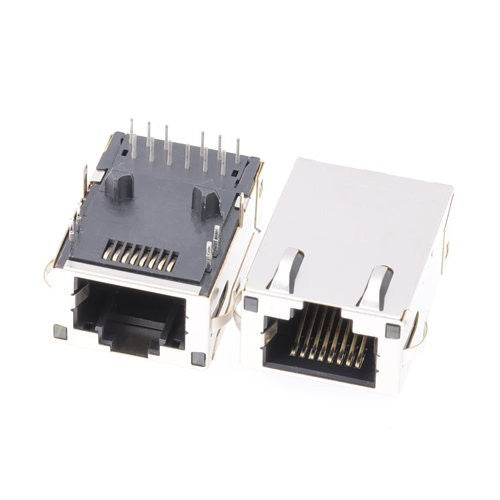

当社の低プロファイルコネクタを選ぶ理由

台湾製の高精度エンジニアリング

一般的な汎用コネクタとは異なり、当社のジャックは台湾で高精度のスタンピングとモールディングによって設計されており、機械的な安定性が一貫しています。

厚さ低減の最大化

私たちのサンクタイプ(ミッドマウント)設計では、コネクタ本体をPCBカットアウトに沈め込むことで、ボード上の高さを最大50%まで低減し、超薄型デバイスのプロファイルを実現します。

標準およびカスタムオフセット

私たちは、お客様の特定のシャーシ機械設計とPCB厚さの制限に合わせて、様々な沈み込み深さ(PCBオフセット)をご用意しています。

リフロー対応SMTオプション

大量自動組み立てに最適なよう、当社の低プロファイルジャックはテープ&リール包装で、赤外線リフロー溶接プロセスに適した高温LCP製ハウジングを採用しています。

当社の低プロファイルコネクタを選ぶ理由

技術FAQ

調達およびエンジニアリングチームからの一般的な質問。

「サンクタイプ」または「ミッドマウントRJ45コネクタ」とは何ですか?

サンクタイプ(またはミッドマウント)RJ45コネクタは、PCB表面の下に部分的に収まるよう設計されています。回路基板にカットアウトが必要で、これによりコネクタ本体が「沈み込む」構造になります。これにより、ボード上の高さを劇的に低減できるため、ノートパソコンやタブレットなどの超薄型デバイスに最適です。

最も低いプロファイル高さはどれくらいですか?

当社の標準的な低プロファイルシリーズは約11.5mmの高さから始まります。サンク/ミッドマウントシリーズでは、沈み込み深さ(オフセット)の設定によって、PCB上の高さを8.5mmや6.0mmまで低減できます。

低プロファイルジャックは耐久性を損なうのですか?

まったくそうではありません。スリムなフォームファクターにもかかわらず、当社の低プロファイルジャックは高性能サーモプラスチック製ハウジングと頑丈なはんだ付けタブを使用し、機械的な保持力を確保しています。標準サイズのコネクタと同等の750サイクル以上の接続耐久性試験に合格しています。

低プロファイルサイズでも磁気回路が利用できますか?

はい、スリムなハウジング内に10/100または Gigabit 磁気回路を内蔵した低プロファイルIntegrated Connector Modules (ICMs)をご用意しています。これにより、外部の磁気部品を追加することなく、イーサネットインターフェイスソリューションを提供できます。
