• SMT RJ45 jack connector without transformer tab down - No LEDs - Main View
  • SMT RJ45 jack connector without transformer tab down - No LEDs - Second View

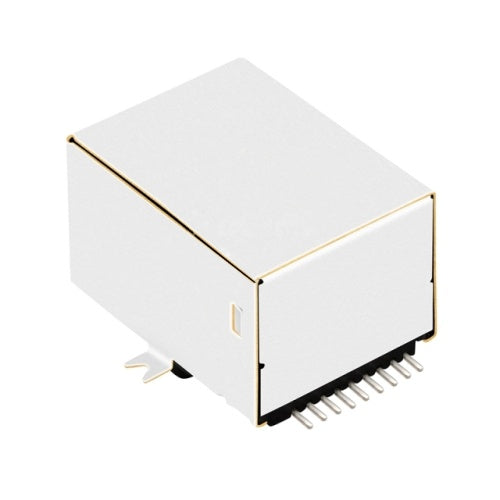

  • SMT RJ45 jack connector without transformer tab down - No LEDs - Third View
1 3

TWE088921925S1LFG、トランスフォーマータブなしLEDなしSMT RJ45

  • Kycon: GMX-SMT2シリーズと互換性があります - 既存のデザインの直接の交換品
  • タブダウン構成 - ネットワークファイアウォールやセットトップボックスに最適な低プロファイルマウント
  • トランスフォーマーとLEDなし - カスタムネットワークアプリケーション用の直接信号接続
  • マルチ業界アプリケーション - ルーター、産業用PC、組み込みネットワークシステムに最適
  • 価格は数量と仕様に基づいて0.10 - 2.00 USDドルです。詳細な価格設定と大量注文割引については、お問い合わせください。

製品パッケージ情報

パッケージ トレイ（リール梱包オプションあり）
カートンサイズ 32*30*31cm
入数/カートン 1200個
総重量/カートン 8.5kg

製品図面

[部品] 機械図面Dimensions, footprint and pin-out
詳細を表示する

製品仕様

RJタイプ 10P8C(RJ45)
ポート数 1x1
ラッチタイプ Down
シールド Shield
PCB実装タイプ Surface Mount
向き Right Angle (90°)
AutoMDIX Yes
PCB材質 FR4
コンタクト材質 金
コンタクトメッキ 金フラッシュ/ 6u"/ 15u"/ 30u"/ 50u"
認証 RoHS準拠
製品長さ (インチ/mm) 0.732/ 18.60
製品幅 (インチ/mm) 0.614/ 15.60
製品高さ (インチ/mm) 0.465/ 11.80
温度 -40℃ ~ 85℃
互換ブランド Kycon

関連ジャック

同シリーズの別ラッチ、LED、またはメッキオプション。

主要ブランドRJ45ジャックのコスト効率の高い代替品

主要コネクタブランドの長いリードタイムや高コストにお困りではありませんか？当社では、TE、Molex、Amphenol、Wurth、Halo、Bel Fuse、Pulseといった主要メーカーの標準モジュラージャックと互換性のある高品質な代替品を提供しています。当社のコネクタは、業界標準のフットプリントと性能仕様に適合し、より競争力のある価格でご提供可能です。

フラッシュ、3µ"、6µ"、15µ"、30µ"から50µ"までの金メッキ対応
図面を共有して同等品を確認する
台湾での短納期かつ安定した製造体制
接触抵抗および絶縁整合性の100%検査済み
カスタム見積もりを依頼する

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

Which Kycon part does the TWE088921925S1LFG cross-reference to?
The TWE088921925S1LFG from TeleWire Technology cross-references to the Kycon GMX-SMT2 Series. It is manufactured in Taiwan. Request a sample to validate fit and performance on your board before committing a layout.
Can the TWE088921925S1LFG be built to a different configuration?
Yes. The standard TWE088921925S1LFG ships with a tab-down latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing, while holding the footprint that matches Kycon GMX-SMT2 Series.
How do I qualify the TWE088921925S1LFG as a second source?
Request a sample of the TWE088921925S1LFG and the mechanical drawing from TeleWire Technology, then check the footprint against the Kycon GMX-SMT2 Series on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
