• 2x4 RJ45 jack connector without transformer - with green/ yellow LEDs - side view
  • 2x4 RJ45 jack connector without transformer - with green/ yellow LEDs - side view

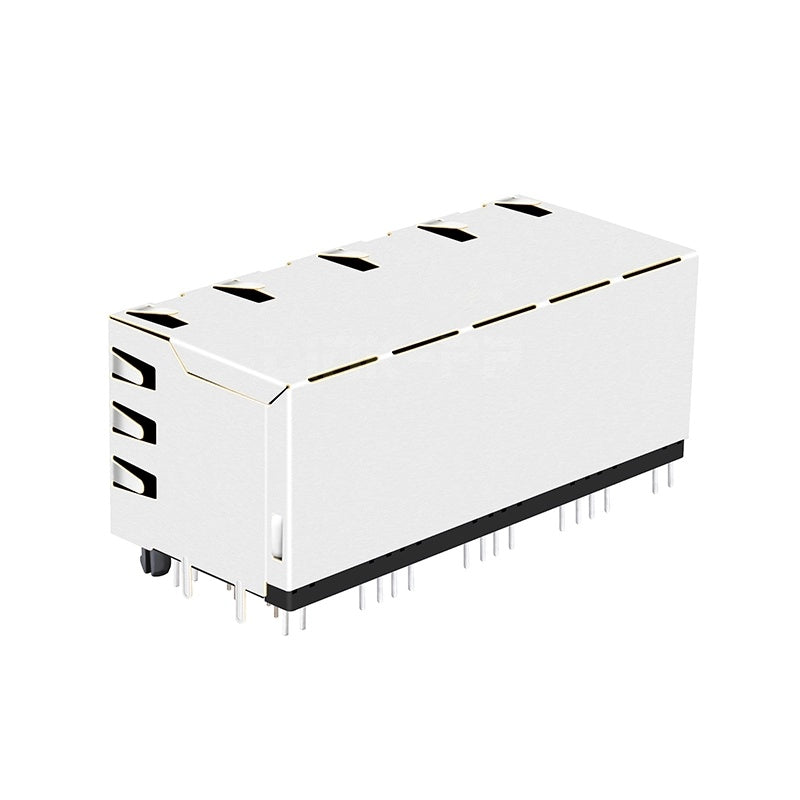

  • 2x4 RJ45 jack connector without transformer - with green/ yellow LEDs - Third View
1 3

TWE087799259S4L2、2x4ポートイーサネットRJ45タブ両方にグリーン/イエローLED

  • 拡張ネットワーク接続のための2x4イーサネットRJ45コネクタ付きのマルチポート、タブ両側構成
  • 4ポートデザインの8つの合計ポートを備え、包括的な接続オプションを提供します
  • 各ポートのグリーン/黄色のLEDインジケーターにより、リアルタイムのステータス監視とトラブルシューティングが可能
  • タブ両側デザインにより、柔軟な取り付けが可能で、両側のタブで多様な設置が可能
  • 信頼性の高い効率的なパフォーマンスを確保するために、複数の業界標準に準拠
  • 注文数量と仕様に応じて0.50ドルから3.00ドルUSDの価格範囲で、大量注文の場合はバルク割引あり

製品パッケージ情報

パッケージ トレイ（リール梱包オプションあり）
カートンサイズ 32*30*31cm
入数/カートン 1200個
総重量/カートン 8.5kg

製品図面

[部品] 機械図面Dimensions, footprint and pin-out
詳細を表示する

製品仕様

RJタイプ 8P8C(RJ45)
ポート数 2x4
ラッチタイプ Both
LED Green/ Yellow
シールド Shield with EMI Finger
PCB実装タイプ Through Hole
向き Right Angle (90°)
AutoMDIX Yes
PCB材質 FR4
コンタクト材質 金
コンタクトメッキ 金フラッシュ/ 6u"/ 15u"/ 30u"/ 50u"
認証 RoHS準拠
製品長さ (インチ/mm) 2.506/ 63.65
製品幅 (インチ/mm) 1.108/ 28.15
製品高さ (インチ/mm) 1.000/ 25.40
温度 -40℃ ~ 85℃

関連ジャック

同シリーズの別ラッチ、LED、またはメッキオプション。

主要ブランドRJ45ジャックのコスト効率の高い代替品

主要コネクタブランドの長いリードタイムや高コストにお困りではありませんか？当社では、TE、Molex、Amphenol、Wurth、Halo、Bel Fuse、Pulseといった主要メーカーの標準モジュラージャックと互換性のある高品質な代替品を提供しています。当社のコネクタは、業界標準のフットプリントと性能仕様に適合し、より競争力のある価格でご提供可能です。

フラッシュ、3µ"、6µ"、15µ"、30µ"から50µ"までの金メッキ対応
図面を共有して同等品を確認する
台湾での短納期かつ安定した製造体制
接触抵抗および絶縁整合性の100%検査済み
カスタム見積もりを依頼する

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

Who manufactures the TWE087799259S4L2?
The TWE087799259S4L2 is an original design manufactured by TeleWire Technology in Taiwan. Send the footprint or mechanical drawing you are designing against and the TeleWire Technology engineering team will confirm compatibility.
Can the TWE087799259S4L2 be built to a different configuration?
Yes. The standard TWE087799259S4L2 ships with Green/ Yellow LEDs and latches in both directions. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing. Send the drawing you are designing against and the engineering team will confirm what is achievable.
How do I qualify the TWE087799259S4L2 as a second source?
Request a sample of the TWE087799259S4L2 and the mechanical drawing from TeleWire Technology, then check the footprint against your current part on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
