• SMT Vertical RJ45 jack connector without transformer - No LEDs - Second View
  • SMT Vertical RJ45 jack connector without transformer - No LEDs - Main View

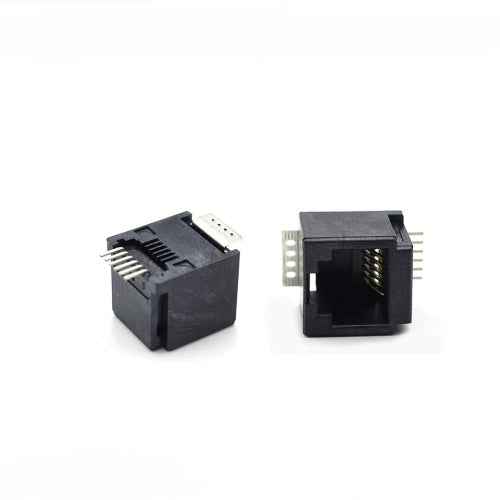

  • SMT Vertical RJ45 jack connector without transformer - No LEDs - Third View
1 3

TWE08497725LFGIM、トランスフォーマーなし、LEDなしのSMT垂直RJ11

  • 複数の業界標準に準拠し、信頼性の高い効率的な使用を確保
  • トランスフォーマなしのサーフェスマウントアプリケーション用に設計されたSMT垂直RJ11コネクタ
  • LEDインジケータなしの垂直配置で、スペース効率の高いPCBレイアウトに最適化
  • インターコムシステム、産業用PCアプリケーション、ルーター、ネットワークスイッチに最適
  • 特殊な電気通信ニーズのためのトランスフォーマやLED部品を備えていない
  • 注文数量と仕様によって0.10ドルから3.00ドルUSDの価格範囲で、大量注文の場合はバルク割引あり

Product Packaging Information

Package Tray (Reel packaging options available)
Carton size 32*30*31cm
Qty/carton 1200pcs
G.W/carton 8.5kg
詳細を表示する

Product Specifications

RJ Type 6P6C(RJ11)
Ports 1x1
Latch Type Up
Shielding Unshielded
PCB Mount Type Surface Mount
Orientation Vertical (180°)
AutoMDIX Yes
PCB Material FR4
Contact Material Gold
Contact Plating Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification RoHS Compliant
Product Length (Inches/mm) 0.551/ 14.00
Product Width (Inches/mm) 0.516/ 13.10
Product Height (Inches/mm) 0.501/ 12.72
Temperature -40℃ ~ 85℃

Related jacks

Same family, different latch, LED or plating option.

主要ブランドRJ45ジャックのコスト効率の高い代替品

主要コネクタブランドの長いリードタイムや高コストにお困りですか？当社は、TE、Molex、Amphenol、Wurthの標準モジュラージャックの高品質なドロップイン交換品を提供しています。当社のコネクタは、業界標準のフットプリントとパフォーマンス仕様に適合し、より競争力のある価格で提供されます。

フラッシュ、3µ"、6µ"、15µ"、30µ"、50µ"までの金メッキ
図面を共有して同等品を見つける
台湾での短納期と安定した製造
接触抵抗と絶縁完全性を100%テスト済み
Request Custom Quote

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

Who manufactures the TWE08497725LFGIM?
The TWE08497725LFGIM is an original design manufactured by TeleWire Technology in Taiwan. Send the footprint or mechanical drawing you are designing against and the TeleWire Technology engineering team will confirm compatibility.
Can the TWE08497725LFGIM be built to a different configuration?
Yes. The standard TWE08497725LFGIM ships with a tab-up latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing. Send the drawing you are designing against and the engineering team will confirm what is achievable.
How do I qualify the TWE08497725LFGIM as a second source?
Request a sample of the TWE08497725LFGIM and the mechanical drawing from TeleWire Technology, then check the footprint against your current part on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
