• 1x4 RJ45 jack connector without transformer Tab up - with Green/ Yellow Leds - Main View
  • 1x4 RJ45 jack connector without transformer Tab up - with Green/ Yellow Leds - Second View

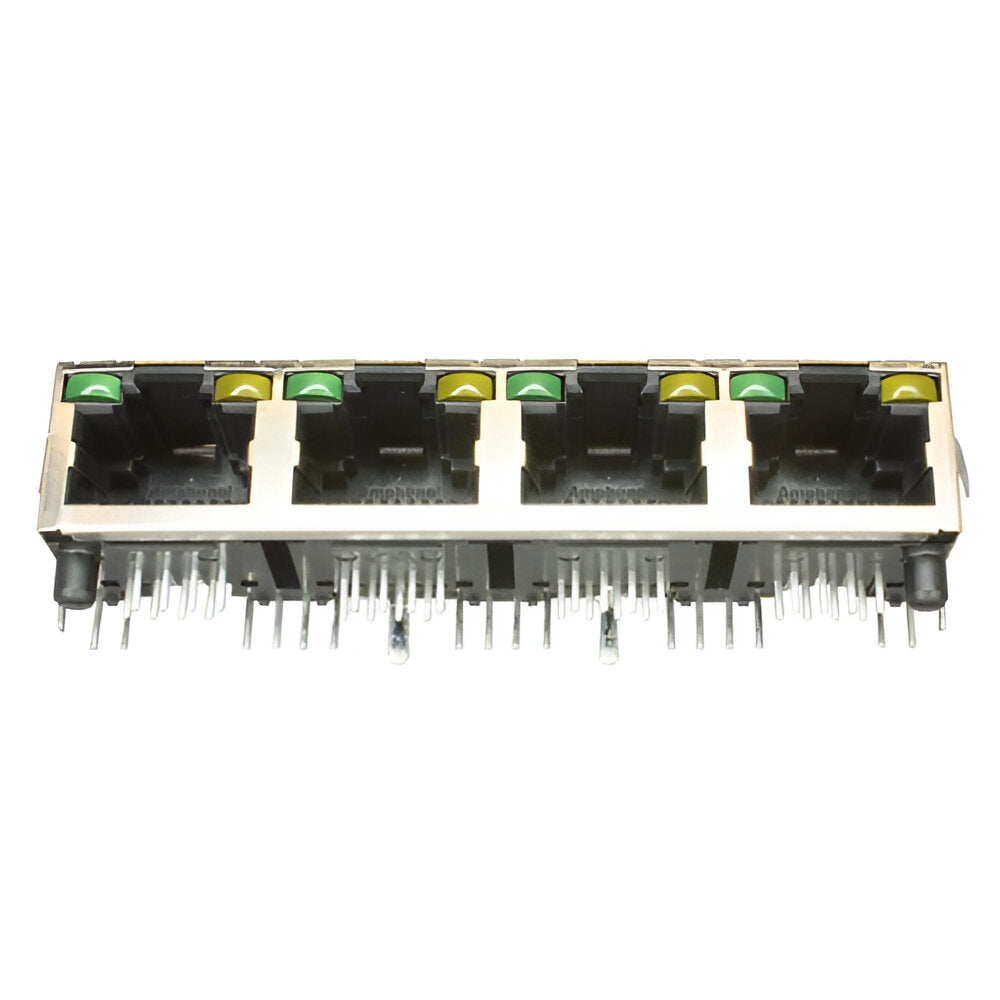

  • 1x4 RJ45 jack connector without transformer Tab up - with Green/ Yellow Leds- Third View
1 3

TWE082599255S4L2U、1x4ポートイーサネットRJ45、トランスフォーマータブなし、グリーン/イエローLED付き

  • 複数の業界標準に準拠し、信頼性の高い効率的な使用を確保
  • トランスフォーマーなしの1x4ポートイーサネットRJ45構成による多ポートネットワーキングアプリケーション
  • 各ポートのステータスモニタリングのためのグリーン/イエローLEDインジケーターを備えたタブアップデザイン
  • SMPS、産業用PC、組み込みメインボード、ルーターアプリケーションに最適
  • 4ポートシングルロー配置により、PCBスペースを最適化しながら複数の接続を提供
  • 注文数量と仕様に応じて0.10ドルから3.00ドルUSDの価格設定で、大量注文の場合はバルク割引あり

製品パッケージ情報

パッケージ トレイ（リール梱包オプションあり）
カートンサイズ 32*30*31cm
入数/カートン 1200個
総重量/カートン 8.5kg

製品図面

[部品] 機械図面Dimensions, footprint and pin-out
詳細を表示する

製品仕様

RJタイプ 8P8C(RJ45)
ポート数 1x4
ラッチタイプ Up
LED Green/ Yellow
シールド Shield with EMI Finger
PCB実装タイプ Through Hole
向き Right Angle (90°)
AutoMDIX Yes
PCB材質 FR4
コンタクト材質 金
コンタクトメッキ 金フラッシュ/ 6u"/ 15u"/ 30u"/ 50u"
認証 RoHS準拠
製品長さ (インチ/mm) 0.620/ 15.75
製品幅 (インチ/mm) 2.510/ 63.76
製品高さ (インチ/mm) 0.524/ 13.30
温度 -40℃ ~ 85℃

関連ジャック

同シリーズの別ラッチ、LED、またはメッキオプション。

主要ブランドRJ45ジャックのコスト効率の高い代替品

主要コネクタブランドの長いリードタイムや高コストにお困りではありませんか？当社では、TE、Molex、Amphenol、Wurth、Halo、Bel Fuse、Pulseといった主要メーカーの標準モジュラージャックと互換性のある高品質な代替品を提供しています。当社のコネクタは、業界標準のフットプリントと性能仕様に適合し、より競争力のある価格でご提供可能です。

フラッシュ、3µ"、6µ"、15µ"、30µ"から50µ"までの金メッキ対応
図面を共有して同等品を確認する
台湾での短納期かつ安定した製造体制
接触抵抗および絶縁整合性の100%検査済み
カスタム見積もりを依頼する

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

Who manufactures the TWE082599255S4L2U?
The TWE082599255S4L2U is an original design manufactured by TeleWire Technology in Taiwan. Send the footprint or mechanical drawing you are designing against and the TeleWire Technology engineering team will confirm compatibility.
Can the TWE082599255S4L2U be built to a different configuration?
Yes. The standard TWE082599255S4L2U ships with Green/ Yellow LEDs and a tab-up latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing. Send the drawing you are designing against and the engineering team will confirm what is achievable.
How do I qualify the TWE082599255S4L2U as a second source?
Request a sample of the TWE082599255S4L2U and the mechanical drawing from TeleWire Technology, then check the footprint against your current part on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
