TW5201CNL 10/100 Base-T RJ45ジャック、タブダウン、LEDなし

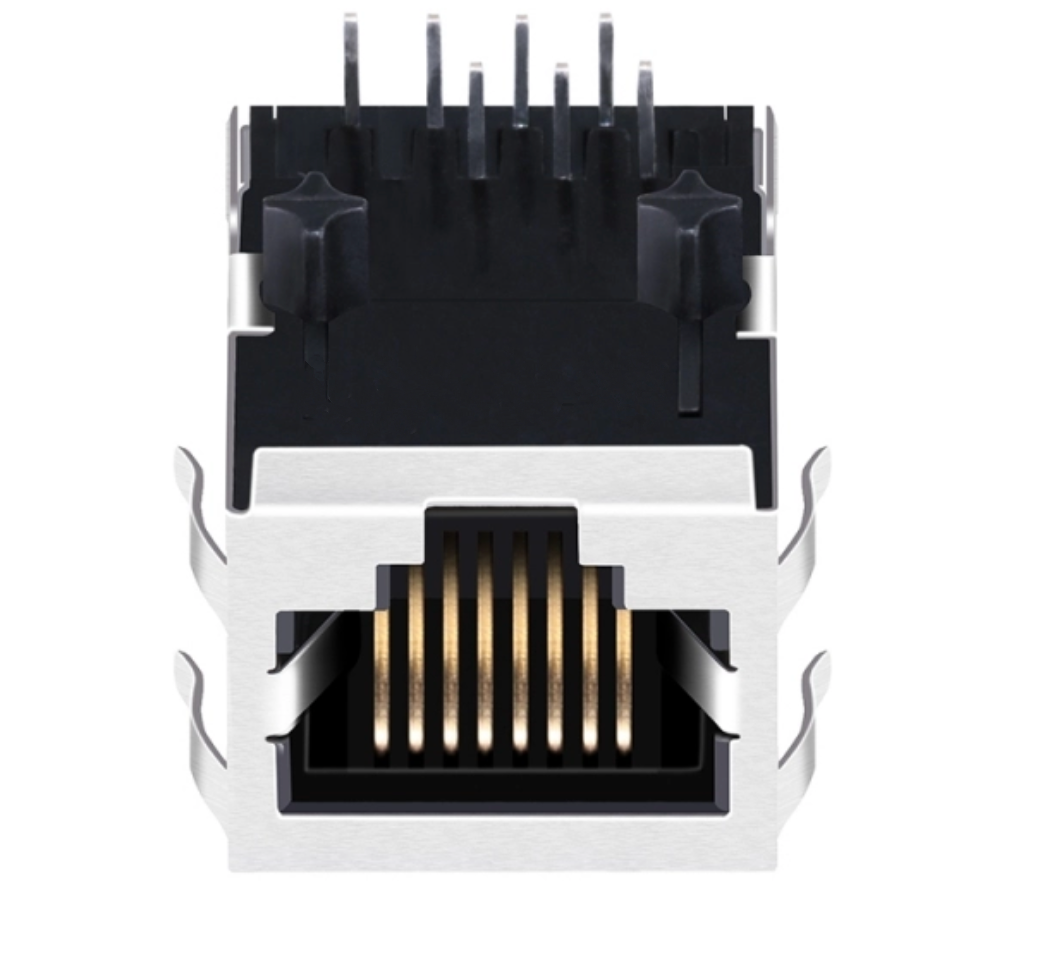

TeleWire Technology社製TW5201CNLは、10/100 Base-T EMIフィンガーシールド付きRJ45ジャックです。台湾製。

クロスリファレンス

  • Halo HFJ11-RPE44ERL — TW5201CNLの相当品です。
  • LINK-PP LPJP4190CNL — 同一フットプリント、中国本土外調達品。

選定上の注意

  • PoE, IEEE 802.3af — データペアを介してPSE側で最大15.4Wまで対応。
  • 10/100 Base-T — 本ハウジングが対応するインターフェースレート。
  • −40 °C ～ +85 °C — 季節変動のある非空調キャビネットでの使用に対応。
  • LEDなし — パネルカットアウトに合わせるライトパイプはありません。

主な用途：電源コンセントのない場所に設置されるアクセスポイントやカメラ。

TW5201CNLの価格は、注文数量や構成に応じて0.50ドルから3.00ドル（米ドル）の範囲となります。ボリュームディスカウントについてはお問い合わせください。

TW5201CNLを実装する前に、必ずボード上で検証してください。設計検証用のサンプルをご用意しております。また、レイアウトを確定させる前に機械図面にてフットプリントをご確認いただけます。サンプルや見積もりのご依頼はこちらから。

Product Packaging Information

Package Tray (Reel packaging options available)
Carton size 32*30*31cm
Qty/carton 1200pcs
G.W/carton 8.5kg
詳細を表示する

Product Specifications

RJ Type 8P8C(RJ45)
Ports 1x1
Speed 10/ 100 Base-T
Latch Type Down
Shielding Shield with EMI Finger
PCB Mount Type Through Hole
Orientation Right Angle (90°)
PoE PoE
AutoMDIX Yes
PCB Material FR4
Contact Material Gold
Contact Plating Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification RoHS Compliant
Product Length (Inches/mm) 0.837/ 21.25
Product Width (Inches/mm) 0.627/ 15.93
Product Height (Inches/mm) 0.524/ 13.30
Temperature -40℃ ~ 85℃
Compatible Brands Halo

Related jacks

Same family, different latch, LED or plating option.

主要ブランドRJ45ジャックのコスト効率の高い代替品

主要コネクタブランドの長いリードタイムや高コストにお困りですか？当社は、TE、Molex、Amphenol、Wurthの標準モジュラージャックの高品質なドロップイン交換品を提供しています。当社のコネクタは、業界標準のフットプリントとパフォーマンス仕様に適合し、より競争力のある価格で提供されます。

フラッシュ、3µ"、6µ"、15µ"、30µ"、50µ"までの金メッキ
図面を共有して同等品を見つける
台湾での短納期と安定した製造
接触抵抗と絶縁完全性を100%テスト済み
Request Custom Quote

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the Halo HFJ11-RPE44ERL?
The TW5201CNL from TeleWire Technology cross-references to the Halo HFJ11-RPE44ERL and to LINK-PP LPJP4190CNL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Can the TW5201CNL be built to a different configuration?
Yes. The standard TW5201CNL ships with a tab-down latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing, while holding the footprint that matches Halo HFJ11-RPE44ERL.
How do I qualify the TW5201CNL as a second source?
Request a sample of the TW5201CNL and the mechanical drawing from TeleWire Technology, then check the footprint against the Halo HFJ11-RPE44ERL on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
