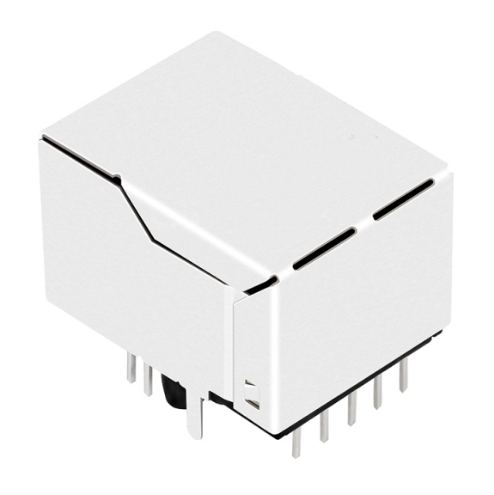

TW27322BDNL 10/100 Base-T RJ45 MagJack、タブアップ、イエロー/グリーンLED

TeleWire Technology社製 TW27322BDNLは、磁気回路を内蔵した10/100 Base-Tシールド付きRJ45 MagJackです。台湾製。

クロスリファレンス

  • LINK-PP LPJ16211BDNL — 同一フットプリント、中国本土外調達品。

選定上の注意

  • 10/100 Base-T — 磁気回路が対応するインターフェースレート。
  • イエロー/グリーンLED — ホストPHY設計によって設定される状態表示。
  • EMIフィンガーなしシールドシェル — ベゼルではなくボードグランド経由でシールドをリターン。
  • 磁気回路内蔵 — 全4ペアの絶縁、PHYへの短いルーティング。

一般的な用途：100 Mbit/sのドロップがネットワーク要件のすべてであるフィールドデバイス。

TW27322BDNLの価格は、注文数量や構成に応じて0.50ドルから3.00ドルの範囲となります。ボリュームディスカウントについてはお問い合わせください。

TW27322BDNLを実装する前に、ボード上で検証を行ってください。 設計検証用のサンプルをご用意しております。また、レイアウトを確定する前に機械図面にてフットプリントをご確認いただけます。サンプルまたはお見積りをご依頼ください。

Product Packaging Information

Package Tray (Reel packaging options available)
Carton size 32*30*31cm
Qty/carton 1200pcs
G.W/carton 8.5kg
詳細を表示する

Product Specifications

RJ Type 8P8C(RJ45)
Ports 1x1
Speed 10/ 100 Base-T
Latch Type Up
LED Yellow/ Green
Shielding Shield
PCB Mount Type Through Hole
Orientation Right Angle (90°)
AutoMDIX Yes
PCB Material FR4
Contact Material Gold
Contact Plating Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification RoHS Compliant
Product Length (Inches/mm) 0.837/ 21.25
Product Width (Inches/mm) 0.628/ 15.95
Product Height (Inches/mm) 0.530/ 13.45
Temperature 0℃ ~ 70℃

Related jacks

Same family, different latch, LED or plating option.

主要ブランドRJ45ジャックのコスト効率の高い代替品

主要コネクタブランドの長いリードタイムや高コストにお困りですか？当社は、TE、Molex、Amphenol、Wurthの標準モジュラージャックの高品質なドロップイン交換品を提供しています。当社のコネクタは、業界標準のフットプリントとパフォーマンス仕様に適合し、より競争力のある価格で提供されます。

フラッシュ、3µ"、6µ"、15µ"、30µ"、50µ"までの金メッキ
図面を共有して同等品を見つける
台湾での短納期と安定した製造
接触抵抗と絶縁完全性を100%テスト済み
Request Custom Quote

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

Is there a Taiwan-made equivalent to LINK-PP LPJ16211BDNL?
Yes. The TW27322BDNL from TeleWire Technology is a Taiwan-manufactured equivalent to LINK-PP LPJ16211BDNL. LINK-PP manufactures in mainland China; the TW27322BDNL is built in Taiwan, which is the reason most buyers cross over to it.
Can the TW27322BDNL be built to a different configuration?
Yes. The standard TW27322BDNL ships with Yellow/ Green LEDs and a tab-up latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing. Send the drawing you are designing against and the engineering team will confirm what is achievable.
How do I qualify the TW27322BDNL as a second source?
Request a sample of the TW27322BDNL and the mechanical drawing from TeleWire Technology, then check the footprint against LINK-PP LPJ16211BDNL on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
