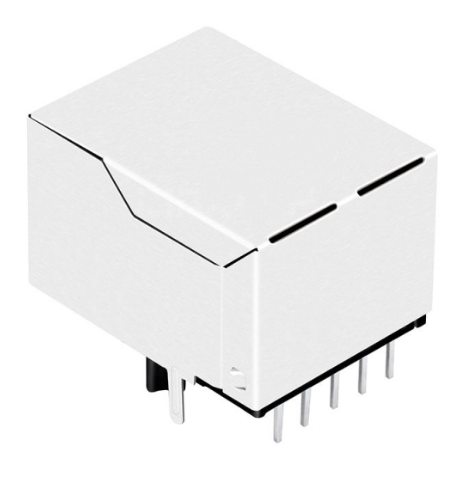

TW1915HENL 10/100/1000 Base-T RJ45 MagJack、タブダウン、緑/黄LED

TeleWire Technology社製 TW1915HENLは、磁気回路を内蔵した10/100/1000 Base-T シールド付きRJ45 MagJackです。台湾製。

クロスリファレンス

  • UDE RB1-216BNN1A — TW1915HENLの相当品です。
  • LINK-PP LPJG0804HENL — 同一フットプリント、中国本土外で製造。

選定上の注意

  • 10/100/1000 Base-T — 内部トランスが対応する通信速度です。
  • 緑/黄 LED — ホストPHY設計によって状態が示されます。
  • EMIフィンなしシールドシェル — ベゼルではなく、基板グランドを介してシールドが戻ります。
  • 磁気回路内蔵 — トランスがシェル内に収められているため、PHY横の基板スペースを有効活用できます。

主な用途：PHYをオンボード搭載したギガビット産業用スイッチおよび組み込みコントローラー。

TW1915HENLの価格は、注文数量や構成に応じて0.50ドルから3.00ドル（米ドル）の範囲となります。ボリュームディスカウントについてはお問い合わせください。

TW1915HENLを実装する前に、必ず基板で検証を行ってください。 設計検証用のサンプルをご用意しております。また、レイアウトを確定させる前に機械図面にてフットプリントをご確認いただけます。サンプルまたはお見積りをご依頼ください。

製品パッケージ情報

パッケージ トレイ（リール梱包オプションあり）
カートンサイズ 32*30*31cm
入数/カートン 1200個
総重量/カートン 8.5kg

製品図面

[部品] 機械図面Dimensions, footprint and pin-out
詳細を表示する

製品仕様

RJタイプ 10P8C(RJ45)
ポート数 1x1
速度 10/100/1000 Base-T
ラッチタイプ Down
LED Green/ Yellow
シールド Shield
PCB実装タイプ Through Hole
向き Right Angle (90°)
AutoMDIX Yes
PCB材質 FR4
コンタクト材質 金
コンタクトメッキ 金フラッシュ/ 6u"/ 15u"/ 30u"/ 50u"
認証 RoHS準拠
製品長さ (インチ/mm) 0.837/ 21.25
製品幅 (インチ/mm) 0.627/ 15.93
製品高さ (インチ/mm) 0.524/ 13.30
温度 0℃ ~ 70℃
互換ブランド UDE

関連ジャック

同シリーズの別ラッチ、LED、またはメッキオプション。

主要ブランドRJ45ジャックのコスト効率の高い代替品

主要コネクタブランドの長いリードタイムや高コストにお困りではありませんか？当社では、TE、Molex、Amphenol、Wurth、Halo、Bel Fuse、Pulseといった主要メーカーの標準モジュラージャックと互換性のある高品質な代替品を提供しています。当社のコネクタは、業界標準のフットプリントと性能仕様に適合し、より競争力のある価格でご提供可能です。

フラッシュ、3µ"、6µ"、15µ"、30µ"から50µ"までの金メッキ対応
図面を共有して同等品を確認する
台湾での短納期かつ安定した製造体制
接触抵抗および絶縁整合性の100%検査済み
カスタム見積もりを依頼する

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the UDE RB1-216BNN1A?
The TW1915HENL from TeleWire Technology cross-references to the UDE RB1-216BNN1A and to LINK-PP LPJG0804HENL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Can the TW1915HENL be built to a different configuration?
Yes. The standard TW1915HENL ships with Green/ Yellow LEDs and a tab-down latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing, while holding the footprint that matches UDE RB1-216BNN1A.
How do I qualify the TW1915HENL as a second source?
Request a sample of the TW1915HENL and the mechanical drawing from TeleWire Technology, then check the footprint against the UDE RB1-216BNN1A on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
