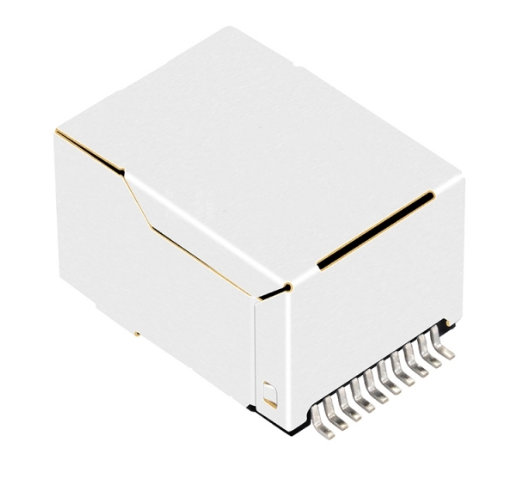

TW20224DNL, 10/100 Base SMT RJ45 พร้อมแท็บหม้อแปลงลง โดยไม่มี Led
- ใช้ร่วมกับ
Pulse: J0C-0003NLT - อุปกรณ์ที่มีประสิทธิภาพสูงรองรับความเร็ว 10/100 Base-T
- สอดคล้องกับมาตรฐานอุตสาหกรรมหลายมาตรฐาน ทำให้การใช้งานเชื่อถือได้และมีประสิทธิภาพ
- เหมาะสำหรับ เครื่องกำแพงไฟร์วอลล์เครือข่าย, เราเตอร์, และกล่องรับสัญญาณ
- ราคาอยู่ระหว่าง $0.50 ถึง $3.00 ดอลลาร์สหรัฐ ขึ้นอยู่กับปริมาณการสั่งซื้อและข้อมูลจำเพาะ และมีส่วนลดปริมาณสำหรับคำสั่งซื้อขนาดใหญ่
ข้อมูลบรรจุภัณฑ์สินค้า
| บรรจุภัณฑ์ | ถาด (มีตัวเลือกบรรจุภัณฑ์แบบม้วน) |
|---|---|
| ขนาดกล่อง | 32*30*31ซม. |
| จำนวน/กล่อง | 1200ชิ้น |
| น้ำหนักรวม/กล่อง | 8.5กก. |
แบบวาดทางวิศวกรรมของสินค้า
[ชิ้นส่วน] แบบวาดทางกลDimensions, footprint and pin-out
ข้อมูลจำเพาะของสินค้า
| ประเภท RJ | 8P8C(RJ45) |
|---|---|
| พอร์ต | 1x1 |
| ความเร็ว | 10/ 100 Base-T |
| ประเภทสลัก | Down |
| การป้องกันสัญญาณรบกวน (Shielding) | Shield |
| ประเภทการติดตั้งบน PCB | Surface Mount |
| ทิศทาง | Right Angle (90°) |
| AutoMDIX | Yes |
| วัสดุ PCB | FR4 |
| วัสดุหน้าสัมผัส | ทอง |
| การชุบหน้าสัมผัส | Gold Flash/ 6u"/ 15u"/ 30u"/ 50u" |
| การรับรอง | เป็นไปตามมาตรฐาน RoHS |
| ความยาวสินค้า (นิ้ว/มม.) | 0.833/ 21.15 |
| ความกว้างสินค้า (นิ้ว/มม.) | 0.631/ 16.04 |
| ความสูงสินค้า (นิ้ว/มม.) | 0.535/ 13.60 |
| อุณหภูมิ | 0℃ ~ 70℃ |
| แบรนด์ที่รองรับ | Pulse |
แจ็คที่เกี่ยวข้อง
-
TW20224CNL
10/100 Base SMT RJ45 พร้อมแท็บหม้อแปลงลง โดยไม่มี Ledราคาปกติ $0.50 USDราคาปกติราคาต่อหน่วย ต่อ -
TW2051BBNL
10/100 Base SMT RJ45 พร้อมแท็บหม้อแปลงขึ้น พร้อมไฟ LED สีเขียว/เหลืองราคาปกติ $0.50 USDราคาปกติราคาต่อหน่วย ต่อ -
TW20527BHNL
10/100 Base SMT RJ45 พร้อมแท็บหม้อแปลงด้านบนและไฟ LED สีเขียว/เหลืองราคาปกติ $0.50 USDราคาปกติราคาต่อหน่วย ต่อ -
TWE09579925S1LFG
SMT RJ45 ไม่มีแท็บหม้อแปลงและไม่มีไฟ LEDราคาปกติ $0.15 USDราคาปกติราคาต่อหน่วย ต่อ -
TW1231DNL 10/100 Base-T RJ45 MagJack
Tab Down
ไม่มีไฟ LEDราคาปกติ $0.50 USDราคาปกติราคาต่อหน่วย ต่อ -
TW1123DNL 10/100 Base-T RJ45 MagJack
Tab Down
ไม่มีไฟ LEDราคาปกติ $0.50 USDราคาปกติราคาต่อหน่วย ต่อ
ทางเลือกที่คุ้มค่าสำหรับแจ็ค RJ45 แบรนด์ชั้นนำ
กำลังประสบปัญหาเรื่องระยะเวลาการรอคอยสินค้าที่ยาวนานหรือต้นทุนที่สูงจากแบรนด์คอนเนคเตอร์ชั้นนำใช่หรือไม่? เรามีสินค้าทดแทนคุณภาพสูงสำหรับแจ็คแบบโมดูลาร์มาตรฐานจาก TE, Molex, Amphenol, Wurth, Halo, Bel Fuse และ Pulse คอนเนคเตอร์ของเรามีขนาดและประสิทธิภาพตามมาตรฐานอุตสาหกรรมในราคาที่แข่งขันได้มากกว่า
มีให้เลือกตั้งแต่การชุบทองความหนา Flash, 3µ", 6µ", 15µ", 30µ" ไปจนถึง 50µ"
ส่งแบบวาดของคุณเพื่อรับสินค้าที่เทียบเท่า
ระยะเวลาการผลิตที่รวดเร็วและมาตรฐานการผลิตที่สม่ำเสมอจากไต้หวัน
ผ่านการทดสอบความต้านทานหน้าสัมผัสและความสมบูรณ์ของฉนวน 100%
ขอใบเสนอราคาพิเศษ
What is a Taiwan-made alternative to the Pulse J0C-0003NL?
The TW20224DNL from TeleWire Technology cross-references to the Pulse J0C-0003NL and to LINK-PP LPJ19113DNL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Which manufacturers' parts does the TW20224DNL replace?
The TW20224DNL cross-references to Pulse J0C-0003NL; Pulse J0C-0003NLT, and to LINK-PP LPJ19113DNL. TeleWire Technology publishes the full cross-reference so a sourcing engineer can qualify one Taiwan-built part against several incumbents at once.
How do I qualify the TW20224DNL as a second source?
Request a sample of the TW20224DNL and the mechanical drawing from TeleWire Technology, then check the footprint against the Pulse J0C-0003NL on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
