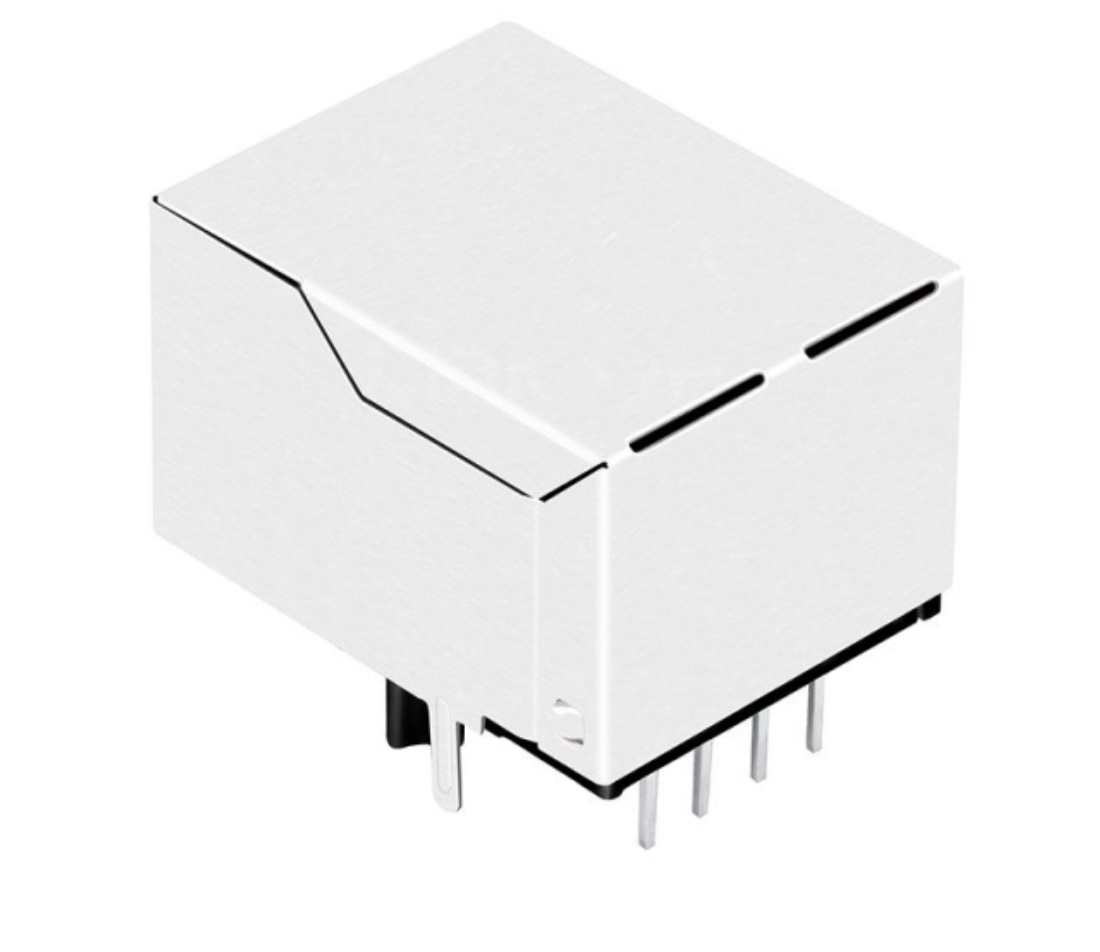

TW1231DNL 10/100 Base-T RJ45 MagJack, Tab Down, ไม่มีไฟ LED

TeleWire Technology รุ่น TW1231DNL คือหัวต่อ RJ45 MagJack แบบมีฉนวนป้องกัน (Shielded) ขนาด 10/100 Base-T พร้อมแม่เหล็กในตัว ผลิตในไต้หวัน

ข้อมูลอ้างอิงข้ามรุ่น (Cross Reference)

  • Bothhand LU1S114 — TW1231DNL สามารถใช้แทนชิ้นส่วนนี้ได้
  • LINK-PP LPJ0120DNL — มีขนาดหน้าสัมผัส (Footprint) เดียวกัน ผลิตนอกประเทศจีน

หมายเหตุการเลือกใช้งาน

  • 10/100 Base-T — หม้อแปลงภายในถูกกำหนดค่ามาสำหรับความเร็วระดับนี้
  • ไม่มีไฟ LED — ช่วยลดความคลาดเคลื่อนในการประกอบระหว่างแผงวงจรและกรอบอุปกรณ์
  • เปลือกหุ้มแบบมีฉนวนป้องกันแต่ไม่มี EMI fingers — การเชื่อมต่อกราวด์ผ่านแผงวงจร ไม่ใช่ผ่านกรอบอุปกรณ์
  • แม่เหล็กในตัว — การติดตั้งเพียงจุดเดียวช่วยทดแทนการใช้แม่เหล็กแยกชิ้นและการเดินสายวงจรที่ซับซ้อน

การใช้งานทั่วไป: อุปกรณ์ภาคสนามที่ต้องการการเชื่อมต่อเครือข่ายความเร็ว 100 Mbit/s

ราคาของ TW1231DNL อยู่ระหว่าง $0.50 ถึง $3.00 USD ขึ้นอยู่กับปริมาณการสั่งซื้อและการกำหนดค่า โดยสามารถสอบถามราคาตามระดับปริมาณการสั่งซื้อได้

โปรดตรวจสอบ TW1231DNL บนแผงวงจรของคุณก่อน มีตัวอย่างสำหรับการตรวจสอบการออกแบบ และแบบร่างทางกล (Mechanical Drawing) จะแสดงขนาดหน้าสัมผัสก่อนที่คุณจะเริ่มวางเลย์เอาต์ ขอรับตัวอย่างหรือใบเสนอราคาได้เลย

Product Packaging Information

Package Tray (Reel packaging options available)
Carton size 32*30*31cm
Qty/carton 1200pcs
G.W/carton 8.5kg
ดูรายละเอียดทั้งหมด

Product Specifications

RJ Type 8P8C(RJ45)
Ports 1x1
Speed 10/ 100 Base-T
Latch Type Down
Shielding Shield
PCB Mount Type Through Hole
Orientation Right Angle (90°)
AutoMDIX Yes
PCB Material FR4
Contact Material Gold
Contact Plating Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification RoHS Compliant
Product Length (Inches/mm) 0.839/ 21.30
Product Width (Inches/mm) 0.528/ 13.40
Product Height (Inches/mm) 0.630/ 16.00
Temperature 0℃ ~ 70℃
Compatible Brands Bothhand

Related jacks

Same family, different latch, LED or plating option.

ทางเลือกที่คุ้มค่าสำหรับแบรนด์ใหญ่ RJ45 Jack

ประสบปัญหาเวลานำสินค้านานหรือต้นทุนสูงจากแบรนด์คอนเนคเตอร์รายใหญ่ใช่หรือไม่? เรานำเสนอผลิตภัณฑ์ทดแทนคุณภาพสูงที่สามารถใช้งานแทนกันได้ทันทีสำหรับแจ็คแบบโมดูลาร์มาตรฐานจาก TE, Molex, Amphenol และ Wurth คอนเนคเตอร์ของเรามีขนาดและคุณสมบัติทางเทคนิคที่ตรงตามมาตรฐานอุตสาหกรรมในราคาที่แข่งขันได้มากกว่า

ตั้งแต่ Gold Flash, 3µ", 6µ", 15µ", 30µ", ไปจนถึงการชุบทอง 50µ"
แชร์แบบร่างเพื่อรับการจับคู่ที่เทียบเท่า
เวลานำสินค้าสั้นและการผลิตที่สม่ำเสมอในไต้หวัน
ทดสอบ 100% สำหรับความต้านทานหน้าสัมผัสและความสมบูรณ์ของฉนวน
Request Custom Quote

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the Bothhand LU1S114?
The TW1231DNL from TeleWire Technology cross-references to the Bothhand LU1S114 and to LINK-PP LPJ0120DNL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Can the TW1231DNL be built to a different configuration?
Yes. The standard TW1231DNL ships with a tab-down latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing, while holding the footprint that matches Bothhand LU1S114.
How do I qualify the TW1231DNL as a second source?
Request a sample of the TW1231DNL and the mechanical drawing from TeleWire Technology, then check the footprint against the Bothhand LU1S114 on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
