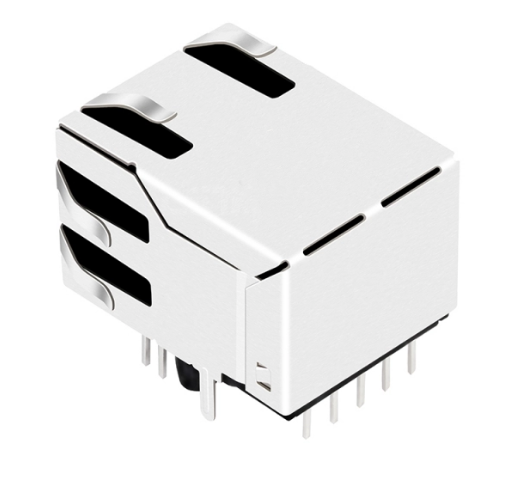

TW27317AFNL 10/100 Base-T RJ45 MagJack, Tab Down, ग्रीन/ ग्रीन LED

TeleWire Technology TW27317AFNL एक 10/100 Base-T EMI-फिंगर शील्डेड RJ45 MagJack है जिसमें इंटीग्रेटेड मैग्नेटिक्स हैं। ताइवान में निर्मित।

क्रॉस रेफरेंस

  • LINK-PP LPJ16206AFNL — समान फुटप्रिंट, मुख्य भूमि चीन के बाहर से प्राप्त।

चयन संबंधी नोट्स

  • 10/100 Base-T — इस लाइन रेट के लिए मैच किए गए मैग्नेटिक्स, कोई बाहरी ट्रांसफार्मर नहीं।
  • ग्रीन/ ग्रीन LEDs — होस्ट PHY से वायर्ड, इंटरनल लॉजिक से नहीं।
  • इंटीग्रेटेड मैग्नेटिक्स — कनेक्टर के अंदर आइसोलेशन और कॉमन-मोड चोक, PCB पर नहीं।
  • EMI ग्राउंडिंग फिंगर्स — चेसिस बॉन्ड बेज़ेल पर बनाया गया है, PCB के माध्यम से नहीं।

सामान्य अनुप्रयोग: 10/100 लिंक पर बिल्डिंग-कंट्रोल पैनल और सेंसर गेटवे।

TW27317AFNL के लिए मूल्य निर्धारण ऑर्डर की मात्रा और कॉन्फ़िगरेशन के आधार पर $0.50 से $3.00 USD तक है, वॉल्यूम टियर अनुरोध पर उपलब्ध हैं।

सबसे पहले अपने बोर्ड पर TW27317AFNL को वैलिडेट करें। डिज़ाइन वैलिडेशन के लिए नमूने उपलब्ध हैं, और मैकेनिकल ड्राइंग लेआउट को अंतिम रूप देने से पहले फुटप्रिंट प्रदान करती है। नमूना या कोटेशन का अनुरोध करें।

उत्पाद पैकेजिंग जानकारी

पैकेज ट्रे (रील पैकेजिंग विकल्प उपलब्ध)
कार्टन का आकार 32*30*31सेमी
मात्रा/कार्टन 1200 नग
कुल वजन/कार्टन 8.5किग्रा

उत्पाद ड्राइंग

TW27317AFNL मैकेनिकल ड्राइंगDimensions, footprint and pin-out
पूरा विवरण देखें

उत्पाद विनिर्देश

RJ प्रकार 8P8C(आरजे45)
पोर्ट्स 1x1
गति 10/100 बेस-टी
लैच प्रकार नीचे
LED हरा/हरा
शील्डिंग ईएमआई फिंगर के साथ शील्ड
PCB माउंट प्रकार छेद के माध्यम से
ओरिएंटेशन समकोण (90°)
AutoMDIX हाँ
PCB सामग्री एफआर4
संपर्क सामग्री गोल्ड
संपर्क प्लेटिंग गोल्ड फ्लैश/ 6u"/ 15u"/ 30u"/ 50u"
प्रमाणन RoHS अनुपालन
उत्पाद की लंबाई (इंच/मिमी) 0.839/ 21.30
उत्पाद की चौड़ाई (इंच/मिमी) 0.628/ 15.95
उत्पाद की ऊंचाई (इंच/मिमी) 0.531/ 13.50
तापमान 0℃ ~ 70℃
संगत ब्रांड Amphenol

संबंधित जैक

एक ही परिवार, अलग लैच, LED या प्लेटिंग विकल्प।

प्रमुख ब्रांड RJ45 जैक के लिए किफायती विकल्प

क्या आप प्रमुख कनेक्टर ब्रांडों से लंबे लीड टाइम या अधिक लागत का सामना कर रहे हैं? हम TE, Molex, Amphenol, Wurth, Halo, Bel Fuse, और Pulse के मानक मॉड्यूलर जैक के लिए उच्च गुणवत्ता वाले, ड्रॉप-इन रिप्लेसमेंट प्रदान करते हैं। हमारे कनेक्टर अधिक प्रतिस्पर्धी मूल्य बिंदु पर उद्योग-मानक फुटप्रिंट और प्रदर्शन विनिर्देशों से मेल खाते हैं।

Flash, 3µ", 6µ", 15µ", 30µ", से लेकर 50µ" गोल्ड प्लेटिंग तक
समान मैच प्राप्त करने के लिए ड्राइंग साझा करें
कम लीड टाइम और ताइवान में निरंतर विनिर्माण
संपर्क प्रतिरोध और इन्सुलेशन अखंडता के लिए 100% परीक्षण किया गया
कस्टम कोटेशन का अनुरोध करें

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

Who manufactures the TW27317AFNL?
The TW27317AFNL is an original design manufactured by TeleWire Technology in Taiwan. Send the footprint or mechanical drawing you are designing against and the TeleWire Technology engineering team will confirm compatibility.
Can the TW27317AFNL be built to a different configuration?
Yes. The standard TW27317AFNL ships with Green/ Green LEDs and a tab-down latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing. Send the drawing you are designing against and the engineering team will confirm what is achievable.
How do I qualify the TW27317AFNL as a second source?
Request a sample of the TW27317AFNL and the mechanical drawing from TeleWire Technology, then check the footprint against LINK-PP LPJ16206AFNL on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
