इंटीग्रेटेड RJ45 कनेक्टर

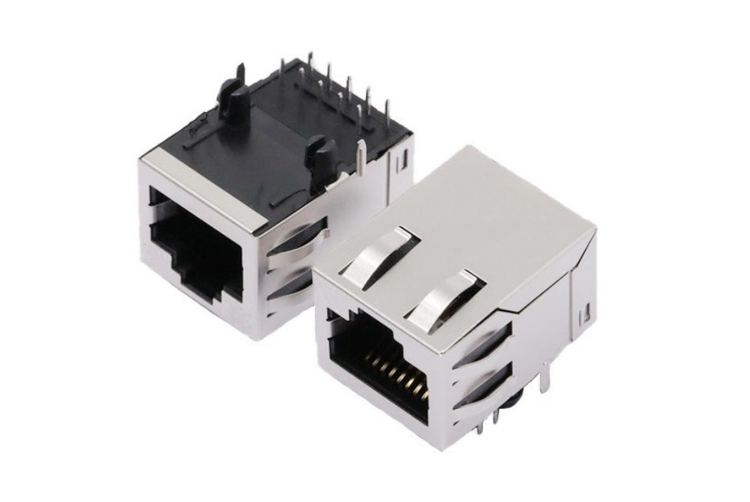

एक इंटीग्रेटेड RJ45 कनेक्टर — जिसे MagJack, ICM, या ट्रांसफार्मर के साथ RJ45 जैक भी कहा जाता है — आइसोलेशन ट्रांसफार्मर और कॉमन-मोड चोक को PCB के बजाय कनेक्टर शेल के अंदर रखता है। यह उस बोर्ड क्षेत्र को खाली कर देता है जिसे डिस्क्रीट मैग्नेटिक्स लेते और जैक और PHY के बीच के पेयर को छोटा रखते हैं। TeleWire Technology ताइवान में इनमें से 449 का निर्माण करती है।
- लाइन रेट — 10/100 से 10G Base-T तक। मैग्नेटिक्स को रेट के अनुसार वाइंड किया जाता है।
- पावर — PSE पर PoE (15.4 W), PoE+ (30 W), PoE++ (60–90 W)।
- शील्डिंग — बेज़ेल बॉन्ड के लिए EMI ग्राउंडिंग फिंगर्स के साथ, या बोर्ड के माध्यम से शील्डेड।
- पोर्ट्स — 1x1 से 2x8, राइट-एंगल या वर्टिकल, लो-प्रोफाइल जहाँ ऊंचाई निश्चित हो।
क्रॉस-रेफरेंस में Halo, Bel Fuse, Pulse, Würth Elektronik, TE Connectivity, Amphenol, UDE, YDS, Hanrun और Bothhand शामिल हैं।
-
TW1122TNL 10/100 Base-T RJ45 जैक
टैब डाउन
कोई LED नहींनियमित रूप से मूल्य $0.50 USDनियमित रूप से मूल्ययूनिट मूल्य प्रति -
TW1123DNL 10/100 Base-T RJ45 MagJack
Tab Down
No LEDsनियमित रूप से मूल्य $0.50 USDनियमित रूप से मूल्ययूनिट मूल्य प्रति -
TW1145DNL 10/100 Base-T RJ45 MagJack
टैब डाउन
कोई LED नहींनियमित रूप से मूल्य $0.50 USDनियमित रूप से मूल्ययूनिट मूल्य प्रति -
TW1122BBNL 10/100 Base-T RJ45 MagJack
टैब डाउन
ग्रीन/येलो LEDनियमित रूप से मूल्य $0.50 USDनियमित रूप से मूल्ययूनिट मूल्य प्रति -
TW5145GENL 10/100 Base-T RJ45 MagJack
Tab Down
ग्रीन/येलो LEDनियमित रूप से मूल्य $0.50 USDनियमित रूप से मूल्ययूनिट मूल्य प्रति -
TW27375A39NL 10/100 Base-T RJ45 MagJack
Tab Up
Green/ Yellow LEDनियमित रूप से मूल्य $0.50 USDनियमित रूप से मूल्ययूनिट मूल्य प्रति -
TW1231DNL 10/100 Base-T RJ45 MagJack
टैब डाउन
कोई LED नहींनियमित रूप से मूल्य $0.50 USDनियमित रूप से मूल्ययूनिट मूल्य प्रति -
TW5138CNL 10/100 Base-T RJ45 MagJack
टैब डाउन
कोई LED नहींनियमित रूप से मूल्य $0.50 USDनियमित रूप से मूल्ययूनिट मूल्य प्रति -
TW5454CNL 10/100 Base-T RJ45 MagJack
Tab Down
No LEDsनियमित रूप से मूल्य $0.50 USDनियमित रूप से मूल्ययूनिट मूल्य प्रति -
TW2125AGNL 10/100 Base-T RJ45 MagJack
Tab Up
पीली/हरी LEDनियमित रूप से मूल्य $0.50 USDनियमित रूप से मूल्ययूनिट मूल्य प्रति -
TW1137ABNL 10/100 Base-T RJ45 MagJack
Tab Down
ग्रीन/येलो LEDनियमित रूप से मूल्य $0.50 USDनियमित रूप से मूल्ययूनिट मूल्य प्रति -
TW1625HENL 10/100 Base-T RJ45 MagJack
टैब डाउन
हरा/पीला LEDनियमित रूप से मूल्य $0.50 USDनियमित रूप से मूल्ययूनिट मूल्य प्रति -
TW5625HENL 10/100 Base-T RJ45 MagJack
टैब डाउन
हरा/पीला LEDनियमित रूप से मूल्य $0.50 USDनियमित रूप से मूल्ययूनिट मूल्य प्रति -
TW1524GFNL 10/100 Base-T RJ45 MagJack
टैब डाउन
ग्रीन/ग्रीन LEDनियमित रूप से मूल्य $0.50 USDनियमित रूप से मूल्ययूनिट मूल्य प्रति -
TW2125A58NL 10/100 Base-T RJ45 MagJack
Tab Up
Green&Yellow/ Green&Yellow LEDनियमित रूप से मूल्य $0.50 USDनियमित रूप से मूल्ययूनिट मूल्य प्रति -
TW1137BBNL 10/100 Base-T RJ45 MagJack
Tab Down
ग्रीन/येलो LEDनियमित रूप से मूल्य $0.50 USDनियमित रूप से मूल्ययूनिट मूल्य प्रति -
TW27322CNL 10/100 Base-T RJ45 MagJack
टैब डाउन
कोई LED नहींनियमित रूप से मूल्य $0.50 USDनियमित रूप से मूल्ययूनिट मूल्य प्रति -
TW3122KONL 10/100 Base-T RJ45 MagJack
Tab Up
ऑरेंज और ग्रीन/येलो LEDनियमित रूप से मूल्य $0.50 USDनियमित रूप से मूल्ययूनिट मूल्य प्रति -
TW2125A46NL 10/100 Base-T RJ45 MagJack
Tab Up
पीली और हरी/ पीली LEDनियमित रूप से मूल्य $0.50 USDनियमित रूप से मूल्ययूनिट मूल्य प्रति -
TW0122BONL 10/100 Base-T RJ45 MagJack
टैब अप
ऑरेंज और ग्रीन/येलो LEDनियमित रूप से मूल्य $0.50 USDनियमित रूप से मूल्ययूनिट मूल्य प्रति -
TWK1116AHNL 10/100 Base-T RJ45 MagJack
Tab Up
Green/ Yellow LEDनियमित रूप से मूल्य $0.50 USDनियमित रूप से मूल्ययूनिट मूल्य प्रति -
TW3122K66NL 10/100 Base-T RJ45 MagJack
Tab Up
Green&Yellow/ Green&Yellow LEDनियमित रूप से मूल्य $0.50 USDनियमित रूप से मूल्ययूनिट मूल्य प्रति -
TW1116AHNL 10/100 Base-T RJ45 MagJack
Tab Up
हरा/पीला LEDनियमित रूप से मूल्य $0.50 USDनियमित रूप से मूल्ययूनिट मूल्य प्रति -
TW5201CNL 10/100 Base-T RJ45 जैक
टैब डाउन
कोई LED नहींनियमित रूप से मूल्य $0.50 USDनियमित रूप से मूल्ययूनिट मूल्य प्रति
क्या आपको आवश्यक RJ कनेक्टर नहीं मिल रहा है?
हमारी वेबसाइट पर हमारी क्षमताओं का केवल एक छोटा हिस्सा सूचीबद्ध है। हम हजारों मॉड्यूलर जैक का निर्माण करते हैं जो ऑनलाइन नहीं दिखाए गए हैं। अपना ड्राइंग या विनिर्देश (specs) यहाँ अपलोड करें, और हम आपके लिए क्रॉस-रेफरेंस का कार्य करेंगे।
विभिन्न उद्योगों में सिद्ध प्रदर्शन
औद्योगिक स्वचालन
IP निगरानी और सुरक्षा
IoT और स्मार्ट गेटवे
प्रो ऑडियो और वीडियो
नेटवर्किंग और दूरसंचार
चिकित्सा उपकरण
हमारे इंटीग्रेटेड RJ45 मॉड्यूलर जैक क्यों चुनें?
हाई-स्पीड सपोर्ट
100Mb, 1Gb, 2.5Gb, 5Gb और 10Gb ईथरनेट अनुप्रयोगों के लिए सत्यापित प्रदर्शन। सिग्नल अखंडता की गारंटी।
पावर ओवर ईथरनेट
PoE, PoE+, और PoE++ (IEEE 802.3bt) के साथ पूरी तरह से संगत, जो IP कैमरों, एक्सेस पॉइंट्स और IoT उपकरणों को पावर देने के लिए उपयुक्त है।
क्रॉस-कम्पैटिबिलिटी (Cross-Compatibility)
Amphenol, TE Connectivity, और Belfuse के महंगे पुर्जों के लिए सटीक पिन-टू-पिन संगत विकल्प। बिना किसी रीडिज़ाइन के BOM लागत को अनुकूलित करें।
इंडस्ट्रियल ग्रेड
-40°C से +85°C तक का ऑपरेटिंग तापमान। औद्योगिक स्वचालन (industrial automation) और मशीनरी के लिए उच्च कंपन प्रतिरोध।
तकनीकी अक्सर पूछे जाने वाले प्रश्न (FAQs)
प्रोक्योरमेंट और इंजीनियरिंग टीमों के सामान्य प्रश्न।
डिस्क्रीट समाधान की तुलना में इंटीग्रेटेड RJ45 (ICM) का क्या लाभ है?
एक इंटीग्रेटेड कनेक्टर मॉड्यूल (ICM) चुंबकीय घटकों (ट्रांसफॉर्मर और चोक) को RJ45 जैक के अंदर ही रखता है। यह PCB स्पेस की काफी बचत करता है, बोर्ड लेआउट डिज़ाइन को सरल बनाता है, EMI इंटरफेरेंस को कम करता है, और अलग कनेक्टर और डिस्क्रीट मैग्नेटिक मॉड्यूल के उपयोग की तुलना में फील्ड विश्वसनीयता में सुधार करता है।
क्या TeleWire RJ45 कनेक्टर TE, Amphenol, या Pulse के पुर्जों की जगह ले सकते हैं?
हम ऐसे RJ45 कनेक्टर बनाते हैं जो TE, Amphenol, और Belfuse के कई मानक पुर्जों के लिए सीधे क्रॉस-रेफरेंस रिप्लेसमेंट के रूप में कार्य करते हैं। हम आपके मौजूदा BOM के लिए ड्रॉप-इन रिप्लेसमेंट सुनिश्चित करने हेतु फुटप्रिंट, पिनआउट और इलेक्ट्रिकल विनिर्देशों (PoE क्षमताओं सहित) का मिलान कर सकते हैं।
क्या आप विशिष्ट LED या शील्डिंग आवश्यकताओं के लिए कस्टम RJ45 कॉन्फ़िगरेशन प्रदान करते हैं?
हाँ। ताइवान स्थित निर्माता के रूप में, हम बल्क ऑर्डर के लिए कस्टमाइज़ेशन प्रदान करते हैं। इसमें LED रंग संयोजनों, शील्ड EMI फिंगर शैलियों, गोल्ड प्लेटिंग मोटाई (50u" तक), और विशिष्ट PHY चिप्स के अनुरूप मैग्नेटिक स्कीमेटिक्स को संशोधित करना शामिल है।
क्या आप परीक्षण और सत्यापन के लिए नमूने (samples) प्रदान करते हैं?
हाँ, हम इंजीनियरिंग सत्यापन के लिए नमूनों के साथ OEM/ODM परियोजनाओं का समर्थन करते हैं। मानक "कैटलॉग" पुर्जों के लिए, नमूने अक्सर 48 घंटों के भीतर भेजे जा सकते हैं। कस्टम विनिर्देशों (जैसे, विशिष्ट LED रंग या मैग्नेटिक्स) के लिए, हम ताइवान में अपनी इन-हाउस इंजीनियरिंग के कारण जल्दी प्रोटोटाइप तैयार कर सकते हैं।
आपके इंटीग्रेटेड कनेक्टर किन PoE मानकों का समर्थन करते हैं?
हमारी उत्पाद श्रृंखला Power over Ethernet मानकों के पूरे स्पेक्ट्रम को कवर करती है। हम PoE (IEEE 802.3af - 15.4W), PoE+ (IEEE 802.3at - 30W), और PoE++ (IEEE 802.3bt - 100W तक) के साथ संगत जैक प्रदान करते हैं। हम उच्च करंट लोड के तहत सैचुरेशन और ओवरहीटिंग को रोकने के लिए विशेष वायर इंसुलेशन और मैग्नेटिक कोर सामग्री का उपयोग करते हैं।
