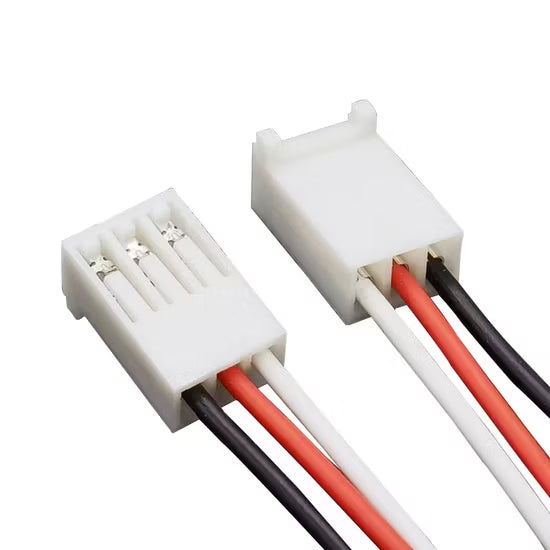

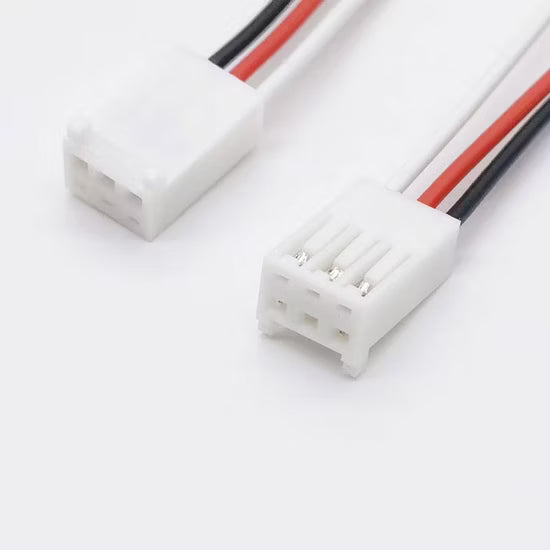

TE Connectivity AMP 1375820-3 CST-100 II 2.54mm Pitch 3-Pin- Custom Wire Harness
- Engineered with the TE Connectivity 1375820-3 3-position single-row receptacle housing featuring an industry-standard 2.54mm (0.100") mating pitch, optimized for highly reliable wire-to-board internal logic and low-voltage power routing.
- Utilizes the highly proven CST-100 II series crimp-and-poke architecture, fully cross-compatible to accurately mate with existing TE MTA-100 shrouded and notched headers for streamlined OEM integration.
- Accommodates precision discrete wire crimp socket contacts (such as the 1375819 series) engineered for an operational wire gauge range spanning AWG #22 to AWG #26, supporting robust current delivery capabilities (up to 7.0A maximum per pin) despite the compact footprint.
- Features integrated polarizing tabs and a mechanical friction-locking ramp intrinsic to the CST-100 II series design, actively preventing misinsertion and guaranteeing secure contact retention in high-vibration industrial enclosures.
- Constructed from high-durability, glass-filled nylon (UL 94V-0 flammability rated) to maintain strict structural mating integrity under broad industrial thermal cycling (-55°C to +105°C).
जो चाहिए वह नहीं मिल रहा है?
हम कस्टम सोर्सिंग और मैन्युफैक्चरिंग में विशेषज्ञ हैं। अपनी स्पेसिफिकेशन शीट या ड्राइंग अपलोड करें, और हमारी इंजीनियरिंग टीम 24 घंटे के भीतर आपको कोटेशन प्रदान करेगी।
कस्टम वायर हार्नेस के लिए कोटेशन देने हेतु आपको कौन सी जानकारी प्रदान करने की आवश्यकता है?
सटीक कोटेशन और लीड टाइम प्रदान करने के लिए, कृपया प्रदान करें:
- तकनीकी ड्राइंग या डायग्राम: पिनआउट, लंबाई और सहनशीलता (tolerances) दर्शाते हुए।
- सामग्री की सूची (BOM): विशिष्ट कनेक्टर्स (MPN) और वायर गेज (AWG) सूचीबद्ध करते हुए।
- अनुमानित वार्षिक उपयोग (EAU): आपकी मात्रा के लिए मूल्य निर्धारण को अनुकूलित करने में हमारी सहायता करता है। नोट: यदि आपके पास औपचारिक ड्राइंग नहीं है, तो हमारी इंजीनियरिंग टीम आपके भौतिक नमूने के आधार पर एक बनाने में मदद कर सकती है।
क्या आप महंगे कनेक्टर्स (जैसे, TE, Molex, JST) के लिए लागत-बचत विकल्प सुझा सकते हैं?
हाँ। हम विभिन्न प्रकार के वैकल्पिक कंपोनेंट्स प्रदान करते हैं।
ताइवान में हमारे व्यापक आपूर्ति श्रृंखला संबंध हैं और हम"कार्यात्मक रूप से समतुल्य"विकल्प सुझा सकते हैं जो TE, Molex, या JST जैसे प्रमुख ब्रांडों के साथ पूरी तरह से संगत हैं, लेकिन काफी कम लागत पर। उत्पादन से पहले आपकी स्वीकृति के लिए हम वैकल्पिक कंपोनेंट्स के डेटाशीट और नमूने प्रदान करेंगे।
आप कस्टम केबल असेंबली के लिए गुणवत्ता नियंत्रण कैसे सुनिश्चित करते हैं?
हमारे ताइवान सुविधा से निकलने से पहले प्रत्येक केबल असेंबली का कठोर परीक्षण किया जाता है। हमारी मानक QC प्रक्रिया में शामिल हैं:
- 100% निरंतरता परीक्षण (Continuity Testing): यह सुनिश्चित करना कि कोई ओपन, शॉर्ट या गलत वायरिंग न हो।
- पुल फोर्स टेस्टिंग (Pull Force Testing): क्रिम्प स्ट्रेंथ को सत्यापित करना।
- दृश्य निरीक्षण (Visual Inspection): कॉस्मेटिक दोषों और लेबल सटीकता की जाँच करना।
- हाई-पॉट टेस्टिंग (Hi-Pot Testing): इन्सुलेशन अखंडता सुनिश्चित करने के लिए उच्च-वोल्टेज अनुप्रयोगों के लिए अनुरोध पर उपलब्ध है।
