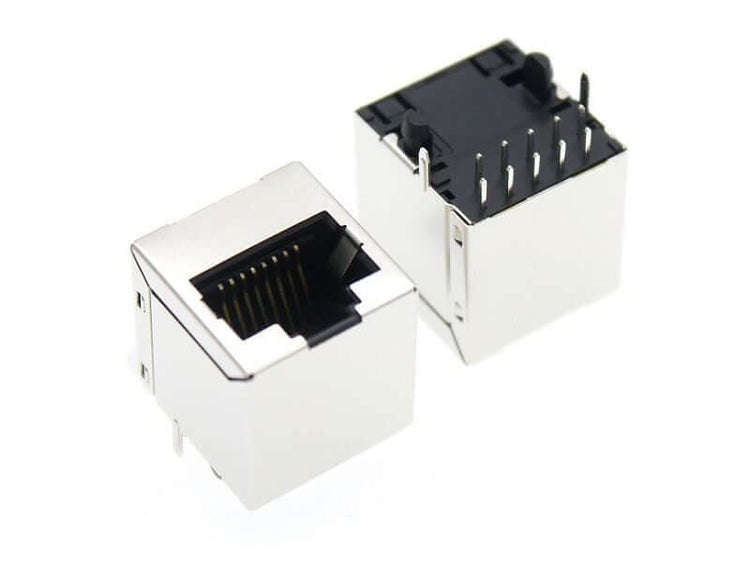

Connecteur RJ45 vertical

Un connecteur RJ45 vertical se monte à 180°, de sorte que le port soit orienté vers le haut, à l'opposé du plan de la carte, plutôt que vers l'extérieur sur son bord. La fiche s'insère verticalement dans la prise, ce qui libère le bord de la carte et permet au câble de sortir par un capot supérieur au lieu d'un panneau avant. TeleWire Technology en fabrique 70 modèles à Taïwan.

  • Le boîtier s'ouvre par le haut — modules sur rail DIN et contrôleurs compacts dont la largeur est fixe et la profondeur ne l'est pas.
  • La largeur du panneau est la contrainte — une prise RJ45 verticale libère le bord de la carte qu'un composant à angle droit occuperait.
  • Plaques murales et boîtiers de sortie, où le câble sort perpendiculairement à la surface de montage.

Avec composants magnétiques intégrés ou discrets, de 10/100 à 10G, blindés et non blindés, dans des plages de températures commerciales et industrielles.

Vertical RJ Modular Jack - TeleWire Technology
ISO 9001:2015
Qualité certifiée
Usine à Taïwan
Fabrication directe
Support technique aux États-Unis
Assistance technique directe
Alternative à TE Connectivity
Support de référence croisée

Vous ne trouvez pas le connecteur RJ dont vous avez besoin ?

Notre site web ne présente qu'une fraction de nos capacités. Nous fabriquons des milliers de prises modulaires qui ne sont pas affichées en ligne. Téléchargez votre dessin ou vos spécifications ici, et nous effectuerons la référence croisée pour vous.

Dorure personnalisée (jusqu'à 50u")
Estampage de précision
Divers facteurs de forme
Brochages personnalisés
Compatibilité croisée broche à broche
Options de blindage complet
Demande de devis

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

Applications industrielles

Performances éprouvées dans tous les secteurs

Cartes mères industrielles

Prises à montage vertical pour les IPC et les cartes embarquées nécessitant un accès aux câbles par le haut.

PC industriels (IPC)

Utilisées dans les ordinateurs monocartes (SBC) pour permettre un accès facile aux câbles par le haut dans les armoires de commande.

Kiosques et terminaux

Parfait pour les systèmes de point de vente (POS) où la carte mère est montée horizontalement en bas.

Routeurs grand public

Les prises verticales permettent des conceptions de routeurs minces avec des câbles branchés par le haut ou par l'arrière.

Hubs réseau

Configurations à ports supérieurs haute densité pour les commutateurs et hubs de bureau spécialisés.

Dispositifs médicaux

Prises haute fiabilité avec placage or 50u" pour les ports d'équipement de diagnostic.

Pourquoi choisir nos prises modulaires RJ45 verticales ?

Ingénierie de précision fabriquée à Taïwan

Contrairement aux connecteurs génériques, nos prises sont conçues à Taïwan avec un estampage et un moulage de haute précision pour garantir une stabilité mécanique constante.

Gamme de produits polyvalente

Nous proposons une gamme complète, allant des prises simples discrètes aux modules de connecteurs intégrés verticaux (V-ICM) avancés avec des vitesses 10G et la prise en charge PoE.

Stabilité mécanique

Toutes les prises verticales sont conçues avec des verrous de carte robustes et des pattes de rétention pour résister aux contraintes mécaniques des tractions verticales sur les câbles.

Efficacité maximale de la disposition des PCB

La conception à entrée par le haut élimine le besoin de montage sur bord, permettant une densité de composants plus élevée sur les cartes mères et les cartes filles industrielles complexes.

Pourquoi choisir nos prises modulaires RJ45 verticales ?

FAQ techniques

Questions fréquentes des équipes d'approvisionnement et d'ingénierie.

Qu'est-ce qu'un connecteur RJ45 vertical (entrée par le haut) ?

Un connecteur RJ45 vertical, également appelé prise modulaire à entrée par le haut ou à 180°, permet d'insérer le câble Ethernet perpendiculairement à la surface du PCB. Cela contraste avec les connecteurs standard à angle droit (90°) où le câble entre parallèlement à la carte. Cette orientation est essentielle pour les appareils à chargement par le haut et les applications sur plaques murales.

Proposez-vous des prises RJ45 verticales avec composants magnétiques intégrés ?

Oui. Nous fabriquons des modules de connecteurs intégrés verticaux (V-ICM). Ceux-ci combinent le facteur de forme vertical à 180° avec des transformateurs et des bobines d'arrêt internes, assurant le conditionnement du signal et l'isolation sans nécessiter d'espace supplémentaire sur la carte pour des modules magnétiques discrets.

Des options de blindage et de LED sont-elles disponibles pour les prises verticales ?

Absolument. Notre gamme de produits verticaux comprend des versions entièrement blindées (avec languettes EMI) pour l'immunité au bruit, ainsi que des options avec LED intégrées (vert/jaune) pour indiquer l'état de la liaison et l'activité, tout comme nos connecteurs standard à angle droit.

Puis-je obtenir une orientation avec loquet vers le haut ou vers le bas ?

Comme le connecteur est positionné verticalement, l'orientation du loquet détermine le sens du clip du câble. Nous proposons des modèles avec le loquet orienté vers l'avant ou vers l'arrière par rapport à la disposition du PCB, vous offrant une flexibilité basée sur la conception de votre boîtier.

Qu'est-ce qui rend vos connecteurs verticaux adaptés à un usage industriel ?

Nos prises verticales sont dotées de pattes de rétention robustes à travers la carte pour assurer une stabilité mécanique lors de l'insertion/extraction du câble. Nous utilisons des thermoplastiques de haute qualité (UL94V-0) et proposons un placage or jusqu'à 50u" pour résister aux vibrations et à la corrosion dans les environnements industriels difficiles.
