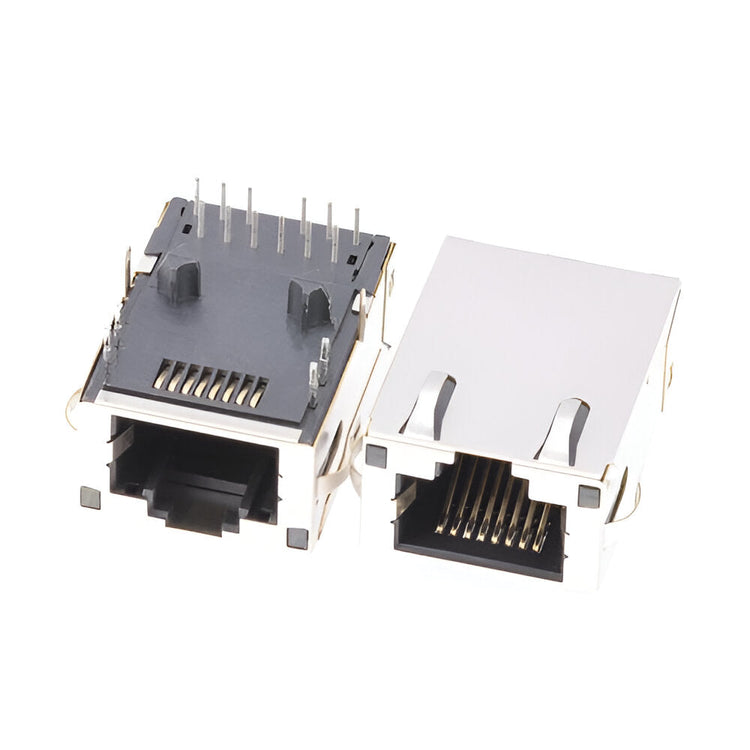

Connecteur RJ45 à profil bas
Découvrez notre gamme complète de connecteurs RJ45 à profil bas spécialement conçus pour les applications de panneaux haute densité et les environnements réseau à espace restreint. Ces connecteurs à profil fin allient encombrement minimal et qualité de fabrication robuste made in Taiwan, les rendant idéaux pour les conceptions électroniques compactes et les installations serveur denses. Approuvés par des géants de l'industrie comme TE Connectivity et Amphenol, nos prises Ethernet à profil bas offrent des performances fiables sans sacrifier l'espace précieux de la carte.
-
TWL8612AHNL
Prise RJ45 basse profile 5G avec languette de transformateur vers le haut et LED verte/jaunePrix normal $0.50 USDPrix normalPrix unitaire par -
TWL8547CNL
1000 Base Gigabit Low-Profile RJ45 avec Languette de Transformateur Vers le Haut sans LedPrix normal $0.50 USDPrix normalPrix unitaire par -
TWL8540CNL
1000 Base Gigabit Low-Profile RJ45 avec Languette de Transformateur Vers le Haut sans LedPrix normal $0.50 USDPrix normalPrix unitaire par -
TWL8512DNL
RJ45 basse profile 100 Base avec languette de transformateur vers le haut sans LEDPrix normal $0.50 USDPrix normalPrix unitaire par -
TWL81510I09NLV
RJ45 basse profile 100 Base avec languette de transformateur vers le haut avec LED orange et verte/jaunePrix normal $0.50 USDPrix normalPrix unitaire par -
TWL81510CNLV
RJ45 basse profile 100 Base avec languette de transformateur vers le haut sans LEDPrix normal $0.50 USDPrix normalPrix unitaire par -
TWL81510B09NLV
RJ45 basse profile 100 Base avec languette de transformateur vers le haut avec LED orange et verte/jaunePrix normal $0.50 USDPrix normalPrix unitaire par -
TWL81510AONLV
RJ45 basse profile 100 Base Gigabit avec languette de transformateur vers le haut avec LED orange et verte/jaunePrix normal $0.50 USDPrix normalPrix unitaire par -
TWL81510A09NLV
Prise RJ45 basse profile 100 Base avec languette de transformateur vers le haut avec LED orange et verte/jaunePrix normal $0.50 USDPrix normalPrix unitaire par -
TWL8147AONL
1000 Base Gigabit Low-Profile RJ45 avec languette de transformateur vers le haut avec LED orange et verte/jaunePrix normal $0.50 USDPrix normalPrix unitaire par -
TWL8147AGNL
1000 Base Gigabit Low-Profile RJ45 avec languette de transformateur vers le haut avec LED jaune/vertePrix normal $0.50 USDPrix normalPrix unitaire par -
TWL8140DNL
1000 Base Gigabit Low-Profile RJ45 avec Languette de Transformateur Vers le Haut sans LedPrix normal $0.50 USDPrix normalPrix unitaire par -
TWL8140CNL
1000 Base Gigabit Low-Profile RJ45 avec Languette de Transformateur Vers le Haut sans LedPrix normal $0.50 USDPrix normalPrix unitaire par -
TWL8140B09NL
1000 Base Gigabit Low-Profile RJ45 avec languette de transformateur vers le haut avec LED orange et verte/jaunePrix normal $0.50 USDPrix normalPrix unitaire par -
TWL8140AGNL
1000 Base Gigabit Low-Profile RJ45 avec languette de transformateur vers le haut avec LED jaune/vertePrix normal $0.50 USDPrix normalPrix unitaire par -
TWL8140A321NL
RJ45 basse profile 1000 Base Ethernet avec onglet de transformateur vers le haut avec LED orange et verte/orangePrix normal $0.50 USDPrix normalPrix unitaire par
Vous ne trouvez pas le connecteur RJ dont vous avez besoin ?
Notre site web n'affiche qu'une fraction de nos capacités. Nous fabriquons des milliers de jacks modulaires non présentés en ligne. Téléchargez votre dessin ou vos spécifications ici, et nous effectuerons la référence croisée pour vous.
Performances éprouvées dans diverses industries
Décodeurs (Set-Top Boxes)
Ordinateurs monocartes (Single Board Computers)
Affichage dynamique (Digital Signage)
Ultrabooks et ordinateurs portables
Passerelles IoT
Appareils médicaux
Pourquoi choisir nos connecteurs discrets ?
Ingénierie de précision fabriquée à Taiwan
Contrairement aux connecteurs génériques, nos prises sont conçues à Taiwan avec un estampage et un moulage de haute précision pour garantir une stabilité mécanique constante.
Réduction maximale de l'épaisseur
Nos conceptions de type encastré (montage central) enfoncent le corps du connecteur dans la découpe du circuit imprimé, réduisant efficacement la hauteur du composant au-dessus de la carte jusqu'à 50 %, permettant des profils d'appareils ultra-minces.
Décalages standard et personnalisés
Nous proposons différents degrés de profondeur d'encastrement (décalage du circuit imprimé) pour correspondre à votre conception mécanique de châssis spécifique et à vos contraintes d'épaisseur de circuit imprimé.
Options SMT compatibles avec le reflow
Pour l'assemblage automatisé à haut volume, nos jacks à profil bas sont disponibles en emballage bande et bobine avec des boîtiers LCP haute température adaptés aux processus de soudure par refusion IR.
FAQ Techniques
Questions courantes des équipes d'approvisionnement et d'ingénierie.
Qu'est-ce qu'un connecteur RJ45 de type "encastré" ou à montage central ?
Un connecteur RJ45 de type encastré (ou à montage central) est conçu pour être partiellement sous la surface du circuit imprimé. Il nécessite une découpe dans la carte de circuit imprimé, permettant au corps du connecteur de s'y "enfoncer". Cela réduit considérablement la hauteur du profil au-dessus de la carte, ce qui le rend idéal pour les appareils ultra-minces tels que les ordinateurs portables et les tablettes.
Quelle est la hauteur de profil la plus basse que vous proposez ?
Notre série standard à profil bas commence à environ 11,5 mm de hauteur. Pour notre série encastrée/montage central, la hauteur au-dessus du circuit imprimé peut être aussi basse que 8,5 mm, voire 6,0 mm, en fonction de la profondeur d'encastrement configurée.
Les jacks à profil bas compromettent-ils la durabilité ?
Pas du tout. Malgré leur format compact, nos jacks à profil bas utilisent des boîtiers thermoplastiques haute performance et des languettes de soudure robustes pour assurer la rétention mécanique. Nous les testons selon les mêmes normes de cycles d'accouplement (plus de 750 cycles) que nos connecteurs de hauteur standard.
Les magnétiques intégrés sont-ils disponibles en tailles à profil bas ?
Oui, nous proposons des modules de connecteurs intégrés (ICM) à profil bas qui incluent des magnétiques 10/100 ou Gigabit à l'intérieur du boîtier mince. Cela fournit une solution d'interface Ethernet complète sans ajouter de hauteur pour les composants magnétiques externes.
