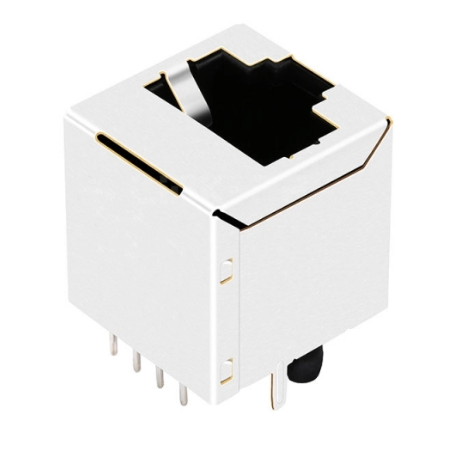

TWD5122DNL, เบส 10/100 แนวตั้ง RJ45 พร้อมแท็บหม้อแปลงโดยไม่มีไฟ LED
อุปกรณ์ที่มีประสิทธิภาพสูงรองรับความเร็วถึง 10/100 Base-T สำหรับการเชื่อมต่ออีเธอร์เน็ตที่รวดเร็ว
ขั้วต่อ RJ45 แนวตั้งพร้อมทรานส์ฟอร์เมอร์ที่ผสานกันเพื่อความสมบูรณ์ของสัญญาณที่เพิ่มขึ้น
การกำหนดค่าแบบแท็บขึ้นโดยไม่มีไฟแสดงสถานะสำหรับการติดตั้งที่สะอาดและมืออาชีพ
เป็นไปตามมาตรฐานอุตสาหกรรมหลายมาตรฐาน ซึ่งรับประกันการใช้งานที่น่าเชื่อถือและมีประสิทธิภาพ
การออกแบบการติดตั้งแนวตั้งที่เหมาะสมสำหรับแอปพลิเคชันอีเธอร์เน็ตที่มีพื้นที่จำกัด
ราคาอยู่ระหว่าง 0.50 ถึง 3.00 ดอลลาร์สหรัฐฯ ขึ้นอยู่กับปริมาณการสั่งซื้อและข้อกำหนด และมีส่วนลดปริมาณสำหรับคำสั่งซื้อขนาดใหญ่
ข้อมูลบรรจุภัณฑ์สินค้า
| บรรจุภัณฑ์ | ถาด (มีตัวเลือกบรรจุภัณฑ์แบบม้วน) |
|---|---|
| ขนาดกล่อง | 32*30*31ซม. |
| จำนวน/กล่อง | 1200ชิ้น |
| น้ำหนักรวม/กล่อง | 8.5กก. |
แบบวาดทางวิศวกรรมของสินค้า
[ชิ้นส่วน] แบบวาดทางกลDimensions, footprint and pin-out
ข้อมูลจำเพาะของสินค้า
| ประเภท RJ | 8P8C(RJ45) |
|---|---|
| พอร์ต | 1x1 |
| ความเร็ว | 10/ 100 Base-T |
| ประเภทสลัก | Up |
| การป้องกันสัญญาณรบกวน (Shielding) | Shield |
| ประเภทการติดตั้งบน PCB | Through Hole |
| ทิศทาง | Vertical (180°) |
| AutoMDIX | Yes |
| วัสดุ PCB | FR4 |
| วัสดุหน้าสัมผัส | ทอง |
| การชุบหน้าสัมผัส | Gold Flash/ 6u"/ 15u"/ 30u"/ 50u" |
| การรับรอง | เป็นไปตามมาตรฐาน RoHS |
| ความยาวสินค้า (นิ้ว/มม.) | 0.665/ 16.90 |
| ความกว้างสินค้า (นิ้ว/มม.) | 0.630/ 16.00 |
| ความสูงสินค้า (นิ้ว/มม.) | 0.667/ 16.95 |
| อุณหภูมิ | -40℃ ~ 85℃ |
แจ็คที่เกี่ยวข้อง
-
TWD1122DNL 10/100 Base-T RJ45 MagJack แนวตั้ง
แถบอยู่ด้านบน
ไม่มีไฟ LEDราคาปกติ $0.50 USDราคาปกติราคาต่อหน่วย ต่อ -
TWD1123BGNL
10/100 Base แนวตั้ง RJ45 พร้อมหม้อแปลงแท็บขึ้นพร้อมไฟ LED สีเหลือง/เขียวราคาปกติ $0.50 USDราคาปกติราคาต่อหน่วย ต่อ -
TWD1123DNL
10/100 Base แนวตั้ง RJ45 พร้อมหม้อแปลงแท็บขึ้นโดยไม่มี Ledราคาปกติ $0.50 USDราคาปกติราคาต่อหน่วย ต่อ -
TWD1124DNL
10/100 เบสแนวตั้ง RJ45 พร้อมแท็บหม้อแปลงโดยไม่มีไฟ LEDราคาปกติ $0.50 USDราคาปกติราคาต่อหน่วย ต่อ -
TWD2122BENL
ฐานรากแนวตั้ง RJ45 10/100 พร้อมแท็บหม้อแปลงด้วยไฟ LED สีเหลือง/เขียวราคาปกติ $0.50 USDราคาปกติราคาต่อหน่วย ต่อ -
TWD2122DNL
10/100 Base แนวตั้ง RJ45 พร้อมตัวแปลงไฟฟ้าแบบแท็บขึ้นโดยไม่มี Ledราคาปกติ $0.50 USDราคาปกติราคาต่อหน่วย ต่อ
ทางเลือกที่คุ้มค่าสำหรับแจ็ค RJ45 แบรนด์ชั้นนำ
กำลังประสบปัญหาเรื่องระยะเวลาการรอคอยสินค้าที่ยาวนานหรือต้นทุนที่สูงจากแบรนด์คอนเนคเตอร์ชั้นนำใช่หรือไม่? เรามีสินค้าทดแทนคุณภาพสูงสำหรับแจ็คแบบโมดูลาร์มาตรฐานจาก TE, Molex, Amphenol, Wurth, Halo, Bel Fuse และ Pulse คอนเนคเตอร์ของเรามีขนาดและประสิทธิภาพตามมาตรฐานอุตสาหกรรมในราคาที่แข่งขันได้มากกว่า
มีให้เลือกตั้งแต่การชุบทองความหนา Flash, 3µ", 6µ", 15µ", 30µ" ไปจนถึง 50µ"
ส่งแบบวาดของคุณเพื่อรับสินค้าที่เทียบเท่า
ระยะเวลาการผลิตที่รวดเร็วและมาตรฐานการผลิตที่สม่ำเสมอจากไต้หวัน
ผ่านการทดสอบความต้านทานหน้าสัมผัสและความสมบูรณ์ของฉนวน 100%
ขอใบเสนอราคาพิเศษ
Is there a Taiwan-made equivalent to LINK-PP LPJD4011DNL?
Yes. The TWD5122DNL from TeleWire Technology is a Taiwan-manufactured equivalent to LINK-PP LPJD4011DNL. LINK-PP manufactures in mainland China; the TWD5122DNL is built in Taiwan, which is the reason most buyers cross over to it.
Can the TWD5122DNL be built to a different configuration?
Yes. The standard TWD5122DNL ships with a tab-up latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing. Send the drawing you are designing against and the engineering team will confirm what is achievable.
How do I qualify the TWD5122DNL as a second source?
Request a sample of the TWD5122DNL and the mechanical drawing from TeleWire Technology, then check the footprint against LINK-PP LPJD4011DNL on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
