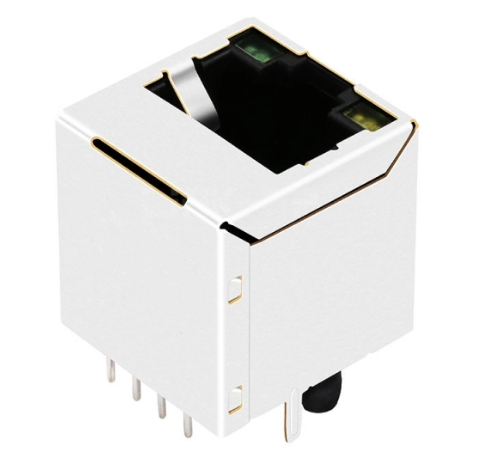

TWD1122BENL 10/100 Base-T Vertical RJ45 MagJack, Tab Up, ไฟ LED สีเขียว/เหลือง
TeleWire Technology TWD1122BENL คือหัวต่อ RJ45 MagJack แบบมีฉนวนป้องกัน (Shielded) ขนาด 10/100 Base-T พร้อมแม่เหล็กในตัว ผลิตในไต้หวัน
ข้อมูลอ้างอิงข้ามรุ่น (Cross Reference)
- UDE RV1-12108K1A — TWD1122BENL สามารถใช้แทนชิ้นส่วนนี้ได้
- YDS 51F-1202GYD2NL — รุ่นเทียบเท่าที่ระบุไว้ซึ่งมีขนาด Footprint เดียวกัน
- LINK-PP LPJD0011BENL — ขนาด Footprint เดียวกัน ผลิตนอกประเทศจีน
หมายเหตุการเลือกใช้งาน
- 10/100 Base-T — อัตราความเร็วของอินเทอร์เฟซที่แม่เหล็กถูกปรับจูนมาให้รองรับ
- ไฟ LED สีเขียว/เหลือง — เชื่อมต่อกับโฮสต์ PHY โดยตรง ไม่ได้เชื่อมต่อกับลอจิกภายใน
- โครงหุ้มแบบมีฉนวนป้องกัน (Shielded) ไม่มี EMI fingers — การคืนค่ากราวด์ผ่านบอร์ด ไม่ใช่ผ่านกรอบหน้ากาก (Bezel)
- แม่เหล็กในตัว — มีระบบแยกสัญญาณ (Isolation) ทั้งสี่คู่ และมีเส้นทางเดินสัญญาณสั้นไปยัง PHY
การใช้งานทั่วไป: โมดูล DIN-rail ที่มีความกว้างคงที่แต่ความลึกไม่จำกัด
ราคาสำหรับ TWD1122BENL อยู่ระหว่าง $0.50 ถึง $3.00 USD ขึ้นอยู่กับปริมาณการสั่งซื้อและการกำหนดค่า โดยสามารถสอบถามราคาตามระดับปริมาณการสั่งซื้อได้
โปรดตรวจสอบ TWD1122BENL บนบอร์ดของคุณก่อน มีตัวอย่างสำหรับการตรวจสอบการออกแบบ และแบบร่างทางกล (Mechanical drawing) จะแสดงขนาด Footprint ก่อนที่คุณจะดำเนินการวางเลย์เอาต์ ขอรับตัวอย่างหรือใบเสนอราคาได้
ข้อมูลบรรจุภัณฑ์สินค้า
| บรรจุภัณฑ์ | ถาด (มีตัวเลือกบรรจุภัณฑ์แบบม้วน) |
|---|---|
| ขนาดกล่อง | 32*30*31ซม. |
| จำนวน/กล่อง | 1200ชิ้น |
| น้ำหนักรวม/กล่อง | 8.5กก. |
แบบวาดทางวิศวกรรมของสินค้า
[ชิ้นส่วน] แบบวาดทางกลDimensions, footprint and pin-out
ข้อมูลจำเพาะของสินค้า
| ประเภท RJ | 8P8C(RJ45) |
|---|---|
| พอร์ต | 1x1 |
| ความเร็ว | 10/ 100 Base-T |
| ประเภทสลัก | Up |
| ไฟ LED | Green/ Yellow |
| การป้องกันสัญญาณรบกวน (Shielding) | Shield |
| ประเภทการติดตั้งบน PCB | Through Hole |
| ทิศทาง | Vertical (180°) |
| AutoMDIX | Yes |
| วัสดุ PCB | FR4 |
| วัสดุหน้าสัมผัส | ทอง |
| การชุบหน้าสัมผัส | Gold Flash/ 6u"/ 15u"/ 30u"/ 50u" |
| การรับรอง | เป็นไปตามมาตรฐาน RoHS |
| ความยาวสินค้า (นิ้ว/มม.) | 0.657/ 16.70 |
| ความกว้างสินค้า (นิ้ว/มม.) | 0.630/ 16.00 |
| ความสูงสินค้า (นิ้ว/มม.) | 0.665/ 16.90 |
| อุณหภูมิ | 0℃ ~ 70℃ |
| แบรนด์ที่รองรับ | Premier, YDS, UDE |
แจ็คที่เกี่ยวข้อง
-
TWD1123BENL
10/100 Base Vertical Ethernet RJ45 พร้อมหม้อแปลงแท็บขึ้นพร้อมไฟ LED สีเขียว/เหลืองราคาปกติ $0.50 USDราคาปกติราคาต่อหน่วย ต่อ -
TWD1226BENL
10/100 Base แนวตั้ง RJ45 พร้อมหม้อแปลงแท็บขึ้นพร้อมไฟ LED สีเขียว/เหลืองราคาปกติ $0.50 USDราคาปกติราคาต่อหน่วย ต่อ -
TWD5122BENL
10/100 Base Vertical RJ45 พร้อมตัวแปลงไฟฟ้าแบบแท็บขึ้นพร้อมไฟ LED สีเขียว/เหลืองราคาปกติ $0.50 USDราคาปกติราคาต่อหน่วย ต่อ -
TWD5123BENL
10/100 Base Vertical Ethernet RJ45 พร้อมหม้อแปลงแท็บขึ้นพร้อมไฟ LED สีเขียว/เหลืองราคาปกติ $0.50 USDราคาปกติราคาต่อหน่วย ต่อ -
TWD6122BENL
10/100 Base แนวตั้ง RJ45 พร้อมตัวแปลงไฟฟ้าแท็บขึ้นพร้อมไฟ LED สีเขียว/เหลืองราคาปกติ $0.50 USDราคาปกติราคาต่อหน่วย ต่อ -
TWE09249925S1L2T2CT
10/100 Base Vertical Ethernet RJ45 พร้อมหม้อแปลงแท็บขึ้นพร้อมไฟ LED สีเขียว/เหลืองราคาปกติ $0.50 USDราคาปกติราคาต่อหน่วย ต่อ
ทางเลือกที่คุ้มค่าสำหรับแจ็ค RJ45 แบรนด์ชั้นนำ
กำลังประสบปัญหาเรื่องระยะเวลาการรอคอยสินค้าที่ยาวนานหรือต้นทุนที่สูงจากแบรนด์คอนเนคเตอร์ชั้นนำใช่หรือไม่? เรามีสินค้าทดแทนคุณภาพสูงสำหรับแจ็คแบบโมดูลาร์มาตรฐานจาก TE, Molex, Amphenol, Wurth, Halo, Bel Fuse และ Pulse คอนเนคเตอร์ของเรามีขนาดและประสิทธิภาพตามมาตรฐานอุตสาหกรรมในราคาที่แข่งขันได้มากกว่า
มีให้เลือกตั้งแต่การชุบทองความหนา Flash, 3µ", 6µ", 15µ", 30µ" ไปจนถึง 50µ"
ส่งแบบวาดของคุณเพื่อรับสินค้าที่เทียบเท่า
ระยะเวลาการผลิตที่รวดเร็วและมาตรฐานการผลิตที่สม่ำเสมอจากไต้หวัน
ผ่านการทดสอบความต้านทานหน้าสัมผัสและความสมบูรณ์ของฉนวน 100%
ขอใบเสนอราคาพิเศษ
What is a Taiwan-made alternative to the UDE RV1-12108K1A?
The TWD1122BENL from TeleWire Technology cross-references to the UDE RV1-12108K1A and to LINK-PP LPJD0011BENL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Which manufacturers' parts does the TWD1122BENL replace?
The TWD1122BENL cross-references to UDE RV1-12108K1A; YDS 51F-1202GYD2NL, and to LINK-PP LPJD0011BENL. TeleWire Technology publishes the full cross-reference so a sourcing engineer can qualify one Taiwan-built part against several incumbents at once.
How do I qualify the TWD1122BENL as a second source?
Request a sample of the TWD1122BENL and the mechanical drawing from TeleWire Technology, then check the footprint against the UDE RV1-12108K1A on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
