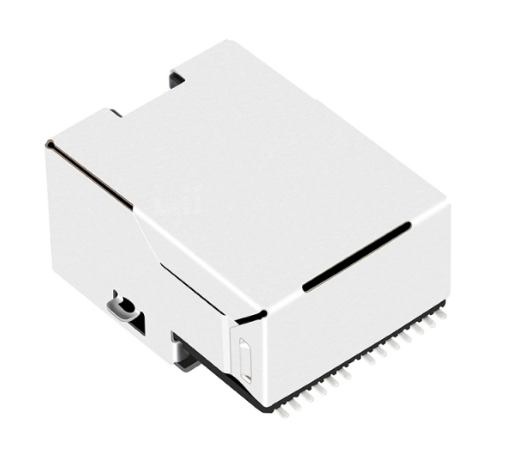

TW20022ADNL, 10/100 Base SMT RJ45 พร้อมแท็บหม้อแปลงด้านบนพร้อมไฟ LED สีเหลือง/เขียว
- ใช้ร่วมกับ
Pulse: JXD1-1001NL
WE: 7498011241R, 7498011122AR - อุปกรณ์ที่มีประสิทธิภาพสูงรองรับความเร็ว 10/100 Base-T
- สอดคล้องกับมาตรฐานอุตสาหกรรมหลายมาตรฐาน ทำให้การใช้งานเชื่อถือได้และมีประสิทธิภาพ
- ราคาอยู่ระหว่าง $0.50 ถึง $3.00 ดอลลาร์สหรัฐ ขึ้นอยู่กับปริมาณการสั่งซื้อและข้อมูลจำเพาะ และมีส่วนลดปริมาณสำหรับคำสั่งซื้อขนาดใหญ่
ข้อมูลบรรจุภัณฑ์สินค้า
| บรรจุภัณฑ์ | ถาด (มีตัวเลือกบรรจุภัณฑ์แบบม้วน) |
|---|---|
| ขนาดกล่อง | 32*30*31ซม. |
| จำนวน/กล่อง | 1200ชิ้น |
| น้ำหนักรวม/กล่อง | 8.5กก. |
แบบวาดทางวิศวกรรมของสินค้า
[ชิ้นส่วน] แบบวาดทางกลDimensions, footprint and pin-out
ข้อมูลจำเพาะของสินค้า
| ประเภท RJ | 8P8C(RJ45) |
|---|---|
| พอร์ต | 1x1 |
| ความเร็ว | 10/ 100 Base-T |
| ประเภทสลัก | Up |
| ไฟ LED | Yellow/ Green |
| การป้องกันสัญญาณรบกวน (Shielding) | Shield with EMI Finger |
| ประเภทการติดตั้งบน PCB | Surface Mount |
| ทิศทาง | Right Angle (90°) |
| AutoMDIX | Yes |
| วัสดุ PCB | FR4 |
| วัสดุหน้าสัมผัส | ทอง |
| การชุบหน้าสัมผัส | Gold Flash/ 6u"/ 15u"/ 30u"/ 50u" |
| การรับรอง | เป็นไปตามมาตรฐาน RoHS |
| ความยาวสินค้า (นิ้ว/มม.) | 0.846/ 21.50 |
| ความกว้างสินค้า (นิ้ว/มม.) | 0.610/ 15.50 |
| ความสูงสินค้า (นิ้ว/มม.) | 0.447/ 11.35 |
| อุณหภูมิ | -40℃ ~ 85℃ |
| แบรนด์ที่รองรับ | Pulse, Würth Elektronik |
แจ็คที่เกี่ยวข้อง
-
TW4118AANL
10/100 Base SMT RJ45 พร้อมแท็บหม้อแปลงด้านบนพร้อมไฟ LED สีเหลือง/เขียวราคาปกติ $0.50 USDราคาปกติราคาต่อหน่วย ต่อ -
TW20016AGNL
10/100 Base SMT RJ45 พร้อมทรานส์ฟอร์เมอร์ พร้อมแท็บ PoE ด้านบน พร้อมไฟ LED สีเหลือง/เขียวราคาปกติ $0.50 USDราคาปกติราคาต่อหน่วย ต่อ -
TW20776ACNL 10/100 Base-T RJ45 MagJack
Tab Up
ไฟ LED สีเขียว/เขียวราคาปกติ $0.50 USDราคาปกติราคาต่อหน่วย ต่อ -
TW4105ABNL
10/100 Base SMT RJ45 พร้อมแท็บหม้อแปลงด้านบนและไฟ LED สีเขียว/เหลืองราคาปกติ $0.50 USDราคาปกติราคาต่อหน่วย ต่อ -
TW4122ABNL
10/100 Base SMT RJ45 พร้อมแท็บหม้อแปลงด้านบนและไฟ LED สีเขียว/เหลืองราคาปกติ $0.50 USDราคาปกติราคาต่อหน่วย ต่อ -
TWE085421925S4L3H
SMT RJ45 ไม่มีแท็บหม้อแปลง ขึ้นกับ LED สีเหลือง/เขียวราคาปกติ $0.15 USDราคาปกติราคาต่อหน่วย ต่อ
ทางเลือกที่คุ้มค่าสำหรับแจ็ค RJ45 แบรนด์ชั้นนำ
กำลังประสบปัญหาเรื่องระยะเวลาการรอคอยสินค้าที่ยาวนานหรือต้นทุนที่สูงจากแบรนด์คอนเนคเตอร์ชั้นนำใช่หรือไม่? เรามีสินค้าทดแทนคุณภาพสูงสำหรับแจ็คแบบโมดูลาร์มาตรฐานจาก TE, Molex, Amphenol, Wurth, Halo, Bel Fuse และ Pulse คอนเนคเตอร์ของเรามีขนาดและประสิทธิภาพตามมาตรฐานอุตสาหกรรมในราคาที่แข่งขันได้มากกว่า
มีให้เลือกตั้งแต่การชุบทองความหนา Flash, 3µ", 6µ", 15µ", 30µ" ไปจนถึง 50µ"
ส่งแบบวาดของคุณเพื่อรับสินค้าที่เทียบเท่า
ระยะเวลาการผลิตที่รวดเร็วและมาตรฐานการผลิตที่สม่ำเสมอจากไต้หวัน
ผ่านการทดสอบความต้านทานหน้าสัมผัสและความสมบูรณ์ของฉนวน 100%
ขอใบเสนอราคาพิเศษ
What is a Taiwan-made alternative to the Pulse JXD1-1001NL?
The TW20022ADNL from TeleWire Technology cross-references to the Pulse JXD1-1001NL and to LINK-PP LPJ19911ADNL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Which manufacturers' parts does the TW20022ADNL replace?
The TW20022ADNL cross-references to Pulse JXD1-1001NL; Würth Elektronik 7498011122; Würth Elektronik 7498011122AR; Würth Elektronik 7498011122R; Würth Elektronik 7498011241R; Würth Elektronik MIC38121-5356W-LF3, and to LINK-PP LPJ19911ADNL. TeleWire Technology publishes the full cross-reference so a sourcing engineer can qualify one Taiwan-built part against several incumbents at once.
How do I qualify the TW20022ADNL as a second source?
Request a sample of the TW20022ADNL and the mechanical drawing from TeleWire Technology, then check the footprint against the Pulse JXD1-1001NL on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
