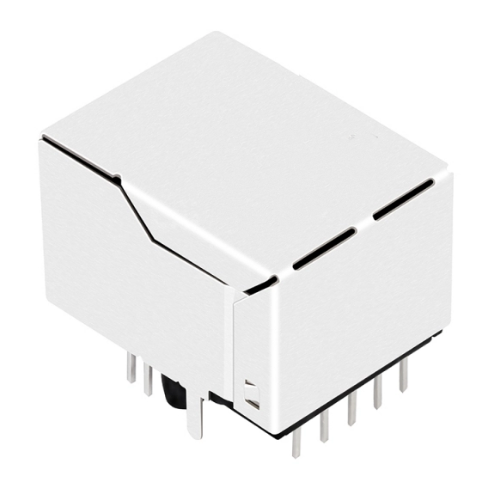

TW1954HENL 10/100/1000 Base-T RJ45 MagJack, Tab Down, ไฟ LED สีเขียว/เหลือง

TeleWire Technology รุ่น TW1954HENL คือหัวต่อ RJ45 MagJack แบบมีฉนวนป้องกัน (Shielded) รองรับความเร็ว 10/100/1000 Base-T พร้อมแม่เหล็กในตัว ผลิตในไต้หวัน

ข้อมูลอ้างอิงข้ามรุ่น (Cross Reference)

Halo HFJ11-1G41E-S1L12RL — TW1954HENL สามารถใช้แทนชิ้นส่วนนี้ได้
LINK-PP LPJG0843HENL — มีขนาดพื้นที่ติดตั้ง (Footprint) เดียวกัน ผลิตนอกประเทศจีน

หมายเหตุการเลือกใช้งาน

10/100/1000 Base-T — อัตราความเร็วของอินเทอร์เฟซที่แม่เหล็กถูกออกแบบมาให้รองรับ
ไฟ LED สีเขียว/เหลือง — ขับเคลื่อนจากโฮสต์ ผู้ใช้งานสามารถกำหนดการแสดงผลสถานะการเชื่อมต่อและการรับส่งข้อมูลได้เอง
โครงหุ้มแบบมีฉนวนป้องกัน (ไม่มี EMI fingers) — การเชื่อมต่อกราวด์ของฉนวนผ่านทางแผงวงจร ไม่ใช่ผ่านทางกรอบหน้ากาก (Bezel)
แม่เหล็กในตัว — มีระบบแยกสัญญาณ (Isolation) ทั้งสี่คู่สาย ช่วยให้การเดินลายวงจรไปยัง PHY สั้นลง

การใช้งานทั่วไป: สวิตช์อุตสาหกรรมระดับกิกะบิตและคอนโทรลเลอร์แบบฝังตัวที่มี PHY บนบอร์ด

ราคาสำหรับ TW1954HENL อยู่ระหว่าง $0.50 ถึง $3.00 USD ขึ้นอยู่กับปริมาณการสั่งซื้อและการกำหนดค่า โดยสามารถสอบถามราคาตามระดับปริมาณการสั่งซื้อได้

โปรดตรวจสอบ TW1954HENL บนบอร์ดของคุณก่อนใช้งาน มีตัวอย่างสินค้าสำหรับการตรวจสอบการออกแบบ และแบบวาดทางกลระบุขนาดพื้นที่ติดตั้งก่อนที่คุณจะดำเนินการวางเลย์เอาต์ สามารถขอตัวอย่างสินค้าหรือใบเสนอราคาได้

ข้อมูลบรรจุภัณฑ์สินค้า

บรรจุภัณฑ์	ถาด (มีตัวเลือกบรรจุภัณฑ์แบบม้วน)
ขนาดกล่อง	323031ซม.
จำนวน/กล่อง	1200ชิ้น
น้ำหนักรวม/กล่อง	8.5กก.

แบบวาดทางวิศวกรรมของสินค้า

[ชิ้นส่วน] แบบวาดทางกลDimensions, footprint and pin-out

ดูรายละเอียดทั้งหมด

ข้อมูลจำเพาะของสินค้า

ประเภท RJ	10P8C(RJ45)
พอร์ต	1x1
ความเร็ว	10/100/1000 Base-T
ประเภทสลัก	Down
ไฟ LED	Green/ Yellow
การป้องกันสัญญาณรบกวน (Shielding)	Shield
ประเภทการติดตั้งบน PCB	Through Hole
ทิศทาง	Right Angle (90°)
AutoMDIX	Yes
วัสดุ PCB	FR4
วัสดุหน้าสัมผัส	ทอง
การชุบหน้าสัมผัส	Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
การรับรอง	เป็นไปตามมาตรฐาน RoHS
ความยาวสินค้า (นิ้ว/มม.)	0.837/ 21.25
ความกว้างสินค้า (นิ้ว/มม.)	0.627/ 15.93
ความสูงสินค้า (นิ้ว/มม.)	0.524/ 13.30
อุณหภูมิ	0℃ ~ 70℃
แบรนด์ที่รองรับ	Halo

ทางเลือกที่คุ้มค่าสำหรับแจ็ค RJ45 แบรนด์ชั้นนำ

กำลังประสบปัญหาเรื่องระยะเวลาการรอคอยสินค้าที่ยาวนานหรือต้นทุนที่สูงจากแบรนด์คอนเนคเตอร์ชั้นนำใช่หรือไม่? เรามีสินค้าทดแทนคุณภาพสูงสำหรับแจ็คแบบโมดูลาร์มาตรฐานจาก TE, Molex, Amphenol, Wurth, Halo, Bel Fuse และ Pulse คอนเนคเตอร์ของเรามีขนาดและประสิทธิภาพตามมาตรฐานอุตสาหกรรมในราคาที่แข่งขันได้มากกว่า

มีให้เลือกตั้งแต่การชุบทองความหนา Flash, 3µ", 6µ", 15µ", 30µ" ไปจนถึง 50µ"

ส่งแบบวาดของคุณเพื่อรับสินค้าที่เทียบเท่า

ระยะเวลาการผลิตที่รวดเร็วและมาตรฐานการผลิตที่สม่ำเสมอจากไต้หวัน

ผ่านการทดสอบความต้านทานหน้าสัมผัสและความสมบูรณ์ของฉนวน 100%

ขอใบเสนอราคาพิเศษ

Name *

Company Name

Email *

Phone

Description

Share your Drawing (Optional, Max 5MB)

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the Halo HFJ11-1G41E-S1L12RL?

The TW1954HENL from TeleWire Technology cross-references to the Halo HFJ11-1G41E-S1L12RL and to LINK-PP LPJG0843HENL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.

Can the TW1954HENL be built to a different configuration?

Yes. The standard TW1954HENL ships with Green/ Yellow LEDs and a tab-down latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing, while holding the footprint that matches Halo HFJ11-1G41E-S1L12RL.

How do I qualify the TW1954HENL as a second source?

Request a sample of the TW1954HENL and the mechanical drawing from TeleWire Technology, then check the footprint against the Halo HFJ11-1G41E-S1L12RL on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
