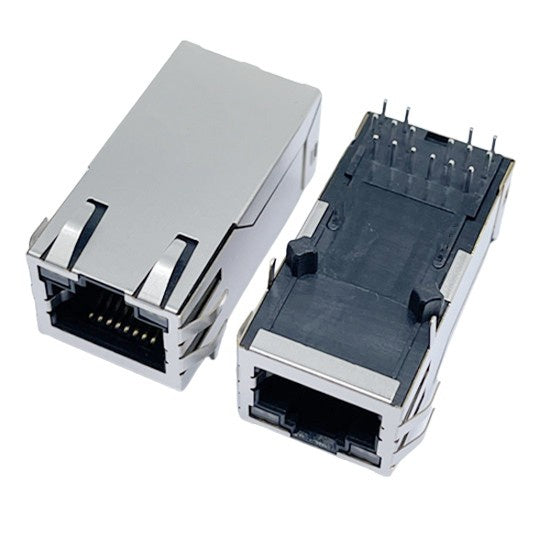

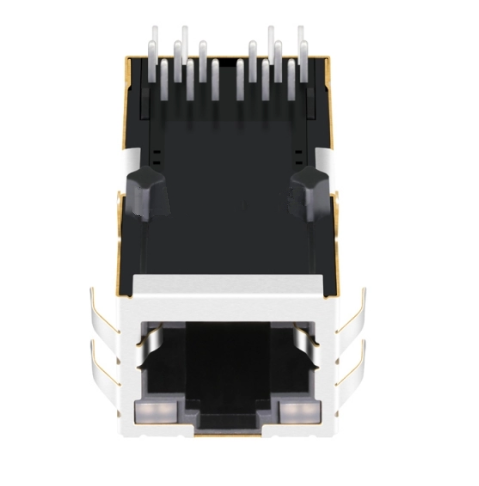

TW5147A5NL 10/100/1000 Base-T RJ45 MagJack, Tab Up, Grön&Gul/ Grön&Gul LED

TeleWire Technology TW5147A5NL är ett 10/100/1000 Base-T EMI-skärmat RJ45 MagJack med integrerad magnetik. Tillverkad i Taiwan.

Korsreferens

  • Halo HFJT1-E1G16C3-L55RL — TW5147A5NL korsrefererar till denna komponent.
  • LINK-PP LPJK4036A4NL — samma fotavtryck, tillverkad utanför Kina.

Urvalsanteckningar

  • 10/100/1000 Base-T — hastigheten som den interna transformatorn är lindad för.
  • Grön&Gul/ Grön&Gul LED-lampor — drivs från värden; länk- och aktivitetsmappning bestäms av dig.
  • −40 °C till +85 °C — klassad för ouppvärmda skåp under säsongsväxlingar.
  • Integrerad magnetik — transformatorn sitter i höljet, vilket frigör kretskortsutrymme bredvid PHY-kretsen.

Typisk tillämpning: industriell gigabit-switchning i skåp som utsätts för stora temperaturväxlingar.

Priset för TW5147A5NL varierar från 0,50 till 3,00 USD beroende på orderkvantitet och konfiguration, med volymnivåer tillgängliga på begäran.

Validera TW5147A5NL på ditt kretskort först. Prover finns tillgängliga för designvalidering, och den mekaniska ritningen visar fotavtrycket innan du fastställer layouten. Begär ett prov eller en offert.

Information om produktförpackning

Förpackning Tråg (alternativ för rullförpackning finns)
Kartongstorlek 32*30*31cm
Antal/kartong 1200st
Bruttovikt/kartong 8.5kg

Produktritning

[del] mekanisk ritningDimensions, footprint and pin-out
Visa alla uppgifter

Produktspecifikationer

RJ-typ 12P8C(RJ45)
Portar 1x1
Hastighet 10/100/1000 Base-T
Låstyp Up
LED Green&Yellow/ Green&Yellow
Skärmning Shield with EMI Finger
PCB-monteringstyp Through Hole
Orientering Right Angle (90°)
AutoMDIX Yes
PCB-material FR4
Kontaktmaterial Guld
Kontaktplätering Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certifiering RoHS-kompatibel
Produktlängd (tum/mm) 1.280/ 32.50
Produktbredd (tum/mm) 0.650/ 16.50
Produkthöjd (tum/mm) 0.531/ 13.50
Temperatur -40℃ ~ 85℃
Kompatibla varumärken Halo

Relaterade uttag

Samma familj, annan låstyp, LED- eller pläteringsalternativ.

Kostnadseffektiva alternativ för RJ45-uttag från stora varumärken

Har du långa ledtider eller höga kostnader från stora kontaktdonsmärken? Vi tillhandahåller högkvalitativa, direkta ersättningsprodukter för standardmodulära uttag från TE, Molex, Amphenol, Wurth, Halo, Bel Fuse och Pulse. Våra kontaktdon matchar branschstandardens fotavtryck och prestandaspecifikationer till en mer konkurrenskraftig prisnivå.

Från Flash, 3µ", 6µ", 15µ", 30µ" till 50µ" guldplätering
Dela ritningen för att få en likvärdig matchning
Korta ledtider och konsekvent tillverkning i Taiwan
100 % testad för kontaktresistans och isoleringsintegritet
Begär anpassad offert

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the Halo HFJT1-E1G16C3-L55RL?
The TW5147A5NL from TeleWire Technology cross-references to the Halo HFJT1-E1G16C3-L55RL and to LINK-PP LPJK4036A4NL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Can the TW5147A5NL be built to a different configuration?
Yes. The standard TW5147A5NL ships with Green&Yellow/ Green&Yellow LEDs and a tab-up latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing, while holding the footprint that matches Halo HFJT1-E1G16C3-L55RL.
How do I qualify the TW5147A5NL as a second source?
Request a sample of the TW5147A5NL and the mechanical drawing from TeleWire Technology, then check the footprint against the Halo HFJT1-E1G16C3-L55RL on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
