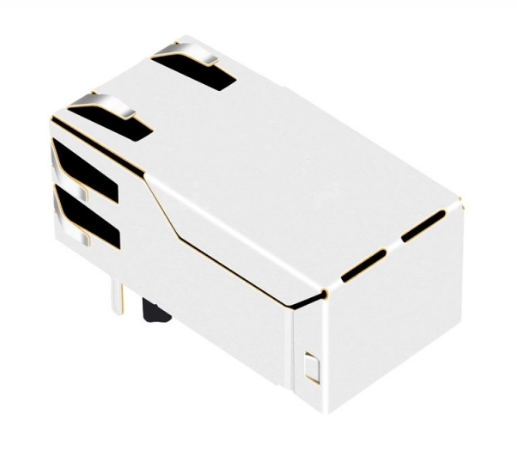

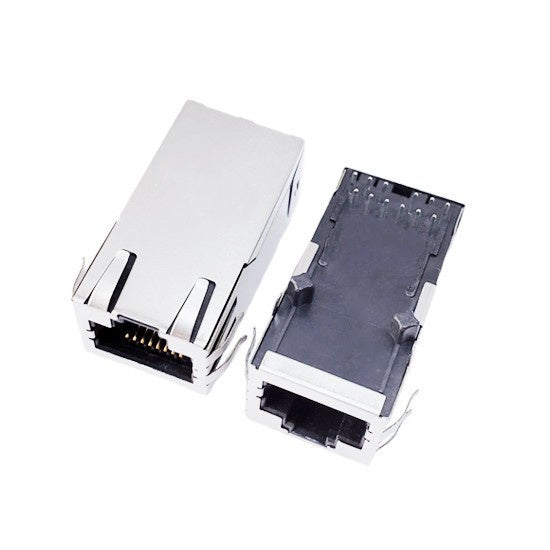

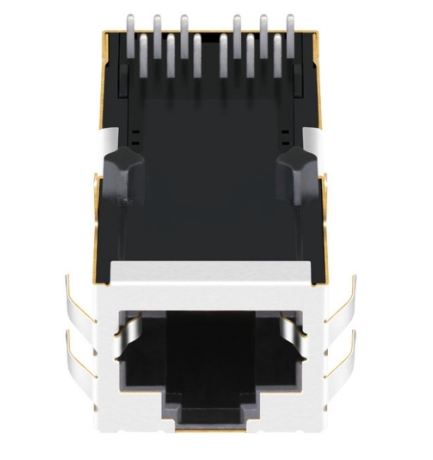

TW1125CNL, 1000 Base Gigabit Ethernet RJ45 MagJack Tab Up utan Led

  • Kompatibel med
    Pulse: JK0-0017NL
  • Högpresterande enhet som stöder hastigheter på 10/100/1000 Base-T
  • Uppfyller flera branschstandarder, vilket säkerställer tillförlitlig och effektiv användning
  • Perfekt för automation, Ethernet-kontroll och spelkontroller
  • Priser varierar från 0,50 USD till 3,00 USD beroende på orderkvantitet och specifikationer, och volymrabatter finns tillgängliga för stora beställningar

Information om produktförpackning

Förpackning Tråg (alternativ för rullförpackning finns)
Kartongstorlek 32*30*31cm
Antal/kartong 1200st
Bruttovikt/kartong 8.5kg

Produktritning

[del] mekanisk ritningDimensions, footprint and pin-out
Visa alla uppgifter

Produktspecifikationer

RJ-typ 12P8C(RJ45)
Portar 1x1
Hastighet 10/100/1000 Base-T
Låstyp Up
Skärmning Shield with EMI Finger
PCB-monteringstyp Through Hole
Orientering Right Angle (90°)
AutoMDIX Yes
PCB-material FR4
Kontaktmaterial Guld
Kontaktplätering Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certifiering RoHS-kompatibel
Produktlängd (tum/mm) 1.280/ 33.02
Produktbredd (tum/mm) 0.654/ 16.60
Produkthöjd (tum/mm) 0.531/ 13.50
Temperatur 0℃ ~ 70℃
Kompatibla varumärken Pulse

Relaterade uttag

Samma familj, annan låstyp, LED- eller pläteringsalternativ.

Kostnadseffektiva alternativ för RJ45-uttag från stora varumärken

Har du långa ledtider eller höga kostnader från stora kontaktdonsmärken? Vi tillhandahåller högkvalitativa, direkta ersättningsprodukter för standardmodulära uttag från TE, Molex, Amphenol, Wurth, Halo, Bel Fuse och Pulse. Våra kontaktdon matchar branschstandardens fotavtryck och prestandaspecifikationer till en mer konkurrenskraftig prisnivå.

Från Flash, 3µ", 6µ", 15µ", 30µ" till 50µ" guldplätering
Dela ritningen för att få en likvärdig matchning
Korta ledtider och konsekvent tillverkning i Taiwan
100 % testad för kontaktresistans och isoleringsintegritet
Begär anpassad offert

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the Pulse JK0-0017NL?
The TW1125CNL from TeleWire Technology cross-references to the Pulse JK0-0017NL and to LINK-PP LPJK0014CNL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Can the TW1125CNL be built to a different configuration?
Yes. The standard TW1125CNL ships with a tab-up latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing, while holding the footprint that matches Pulse JK0-0017NL.
How do I qualify the TW1125CNL as a second source?
Request a sample of the TW1125CNL and the mechanical drawing from TeleWire Technology, then check the footprint against the Pulse JK0-0017NL on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
