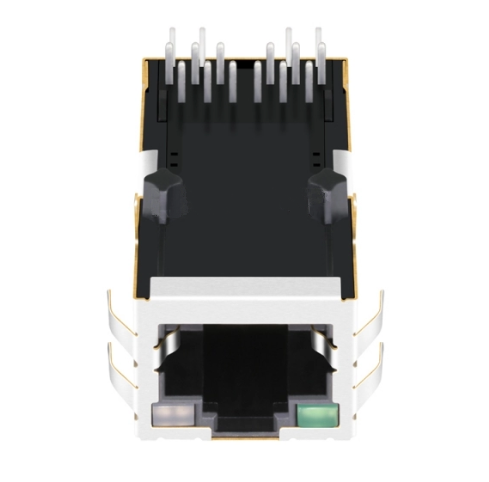

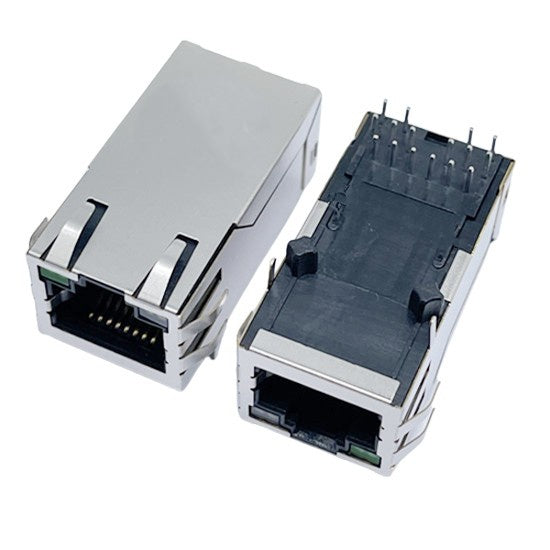

TW1147A216NL 10/100/1000 Base-T RJ45 MagJack, Tab Up, Grön/ Grön&Orange LED

TeleWire Technology TW1147A216NL är en 10/100/1000 Base-T EMI-skärmad RJ45 MagJack med integrerad magnetik. Tillverkad i Taiwan.

Korsreferens

  • Halo HFJT1-1G16C3-L17RL — TW1147A216NL är en korsreferens till denna komponent.
  • LINK-PP LPJK0036A105NL — samma fotavtryck, anskaffad utanför Kina.

Urvalsnoteringar

  • 10/100/1000 Base-T — hastigheten som den interna transformatorn är lindad för.
  • Grön/ Grön&Orange LED-lampor — drivs från värden; länk- och aktivitetsmappning bestäms av dig.
  • Integrerad magnetik — transformatorn sitter i höljet, vilket frigör kortyta bredvid PHY-kretsen.
  • EMI-jordningsflikar — skärmvägen sluts mot chassits frontpanel.

Typisk tillämpning: gigabit industriella switchar och inbyggda styrenheter med PHY-kretsen ombord.

Priset för TW1147A216NL varierar från 0,50 till 3,00 USD beroende på orderkvantitet och konfiguration, med volymnivåer tillgängliga på begäran.

Validera TW1147A216NL på ditt kort först. Prover finns tillgängliga för designvalidering, och den mekaniska ritningen visar fotavtrycket innan du fastställer en layout. Begär ett prov eller en offert.

Product Packaging Information

Package Tray (Reel packaging options available)
Carton size 32*30*31cm
Qty/carton 1200pcs
G.W/carton 8.5kg
Visa alla uppgifter

Product Specifications

RJ Type 12P8C(RJ45)
Ports 1x1
Speed 10/100/1000 Base-T
Latch Type Up
LED Green/ Green&Orange
Shielding Shield with EMI Finger
PCB Mount Type Through Hole
Orientation Right Angle (90°)
AutoMDIX Yes
PCB Material FR4
Contact Material Gold
Contact Plating Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification RoHS Compliant
Product Length (Inches/mm) 1.280/ 32.50
Product Width (Inches/mm) 0.650/ 16.50
Product Height (Inches/mm) 0.531/ 13.50
Temperature 0℃ ~ 70℃
Compatible Brands Halo

Related jacks

Same family, different latch, LED or plating option.

Kostnadseffektiva alternativ för stora märken av RJ45-uttag

Står du inför långa ledtider eller höga kostnader från stora kontakttillverkare? Vi erbjuder högkvalitativa, direkt utbytbara ersättningar för standard modulära uttag från TE, Molex, Amphenol och Wurth. Våra kontakter matchar industristandard fotavtryck och prestandaspecifikationer till ett mer konkurrenskraftigt pris.

Från Flash, 3µ", 6µ", 15µ", 30µ", till 50µ" guldplätering
Dela ritningen för att få en motsvarande matchning
Korta ledtider och konsekvent tillverkning i Taiwan
100% testade för kontaktresistans och isoleringsintegritet
Request Custom Quote

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the Halo HFJT1-1G16C3-L17RL?
The TW1147A216NL from TeleWire Technology cross-references to the Halo HFJT1-1G16C3-L17RL and to LINK-PP LPJK0036A105NL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Can the TW1147A216NL be built to a different configuration?
Yes. The standard TW1147A216NL ships with Green/ Green&Orange LEDs and a tab-up latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing, while holding the footprint that matches Halo HFJT1-1G16C3-L17RL.
How do I qualify the TW1147A216NL as a second source?
Request a sample of the TW1147A216NL and the mechanical drawing from TeleWire Technology, then check the footprint against the Halo HFJT1-1G16C3-L17RL on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
