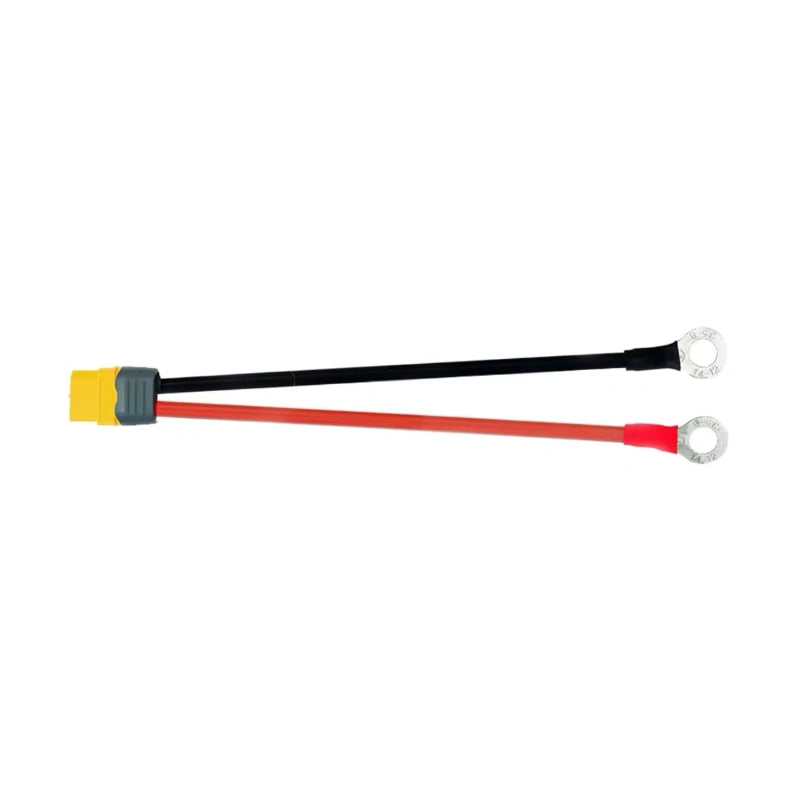

• Amass XT60 female connector wired to two tinned copper M8 ring terminal lugs

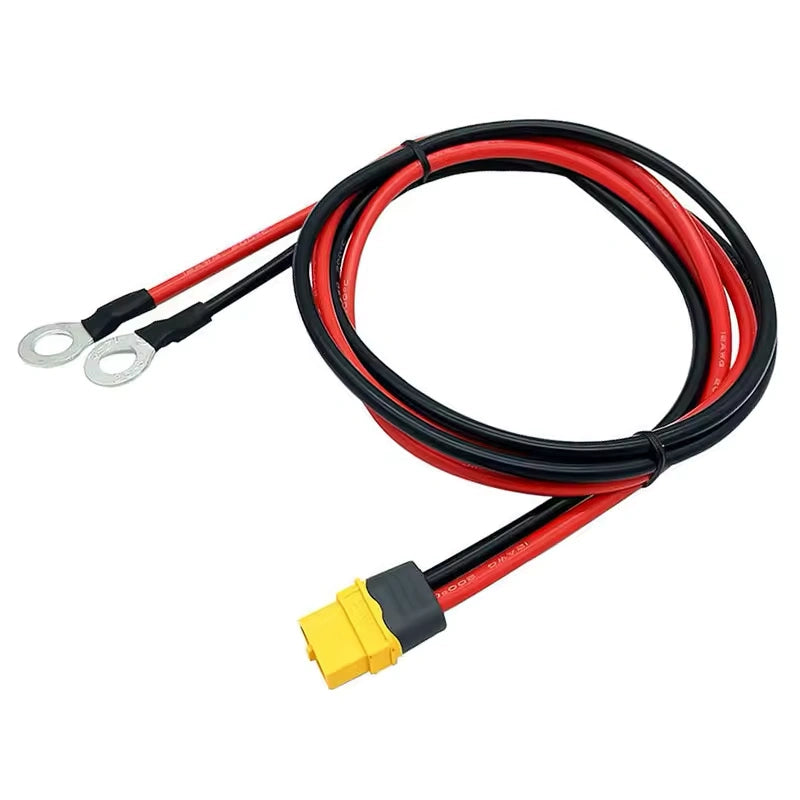

  • 30A XT60 female to M8 ring lug pigtail in 12 AWG silicone wire with crimped tinned copper terminals, 12 inch length
1 2

Amass XT60-F to M8 O-Ring Terminal Lug - Custom Cable Assembly

  • Single-ended pigtail cable terminated with an Amass XT60 female connector on one end and two crimped M8 (5/16 in) tinned copper ring terminal lugs on the other, configured for direct stud-mount termination at a battery post, busbar, contactor, or solar charge controller terminal block.
  • Available in 10, 12, and 14 AWG with high-strand silicone insulation (−65 °C to +200 °C) or PVC where cost dominates, in stock lengths of 6, 12, 18, 24, and 36 inches, with red/black polarity coding, color-coded heat-shrink barrels at the lug, and optional M5, M6, M8, or M10 ring stud sizes.
  • XT60 connector rated 30 A continuous and up to 60 A peak at 500 V DC per Amass X-series specification, mated to UL-listed tinned copper compression ring terminals — making the connector the current-limiting element of the finished pigtail at 30 A continuous.
  • Used as battery-to-busbar and battery-to-stud-terminal cabling for portable power stations, off-grid solar systems with stud-terminal charge controllers and inverters, e-bike and e-scooter battery banks, UPS retrofits, RV house-battery distribution, and bench DC supplies where one end plugs into an XT60 pack interface and the other bolts directly to a threaded stud.
  • Custom wire gauge (8–16 AWG), overall length, silicone or PVC insulation, ring lug stud size (M4, M5, M6, M8, M10, or AWG-style 1/4 in / 5/16 in / 3/8 in), red/black or all-black configuration, and inline ATC fuse holder available on request — submit a quote request for non-stock builds.
Pokaż kompletne dane
Uzyskaj bezpłatną wycenę personalizacji

Nie możesz znaleźć tego, czego potrzebujesz?

Specjalizujemy się w niestandardowym pozyskiwaniu i produkcji. Prześlij swój arkusz specyfikacji lub rysunek, a nasz zespół inżynierów dostarczy wycenę w ciągu 24 godzin.

Produkcja niestandardowych zespołów nieujętych w katalogu
Wsparcie dla złożonych zespołów kabli i wiązek przewodów
Szybkie prototypowanie nowych projektów
Równoważne alternatywy dla przestarzałych części
Przegląd inżynieryjny tego samego dnia
Poproś o niestandardową wycenę
Jakie informacje są potrzebne do wyceny niestandardowej wiązki przewodów?

Aby zapewnić dokładną wycenę i czas realizacji, prosimy o podanie:

  1. Rysunku technicznego lub schematu: Pokazującego rozmieszczenie pinów, długości i tolerancje.
  2. Listy materiałów (BOM): Wymieniającej konkretne złącza (MPN) i przekroje przewodów (AWG).
  3. Szacowanego rocznego zużycia (EAU): Pomagającego nam zoptymalizować ceny dla Państwa wolumenu. Uwaga: Jeśli nie posiadają Państwo formalnego rysunku, nasz zespół inżynierów może pomóc w jego stworzeniu na podstawie fizycznej próbki.
Czy mogą Państwo zaproponować tańsze alternatywy dla drogich złączy (np. TE, Molex, JST)?

Tak. Oferujemy różnorodne alternatywne komponenty.

Posiadamy rozległe relacje w łańcuchu dostaw na Tajwanie i możemy zaproponować"Funkcjonalnie Równoważne"alternatywy, które są w pełni kompatybilne z głównymi markami, takimi jak TE, Molex czy JST, ale przy znacznie niższych kosztach. Dostarczymy karty katalogowe i próbki alternatywnych komponentów do Państwa zatwierdzenia przed produkcją.

Jak zapewniają Państwo kontrolę jakości niestandardowych zespołów kablowych?

Każdy zespół kablowy przechodzi rygorystyczne testy przed opuszczeniem naszego zakładu na Tajwanie. Nasz standardowy proces kontroli jakości obejmuje:

  • 100% test ciągłości: Zapewniający brak przerw, zwarć lub błędnych połączeń.
  • Test siły zrywania: Weryfikujący wytrzymałość zaciśnięcia.
  • Inspekcja wizualna: Sprawdzająca wady kosmetyczne i dokładność etykiet.
  • Test Hi-Pot: Dostępny na życzenie dla aplikacji wysokiego napięcia, aby zapewnić integralność izolacji.
