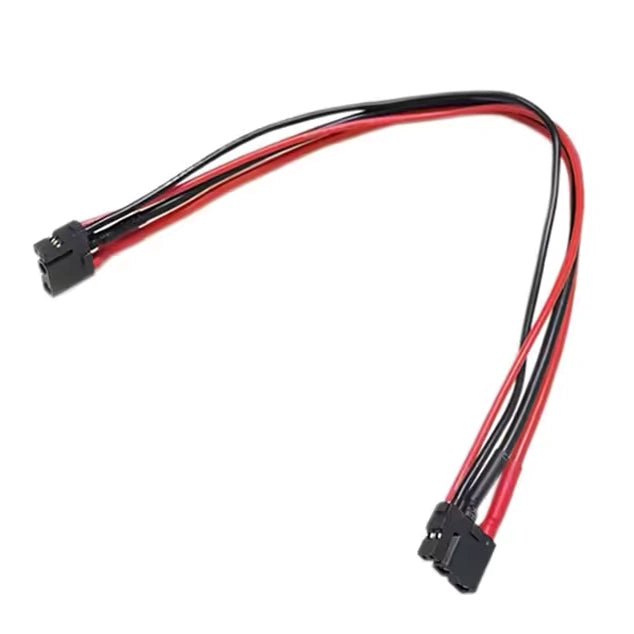

Amass XT30(2+2)-F Przedłużacz zasilania z dwoma końcówkami 4-pin - Niestandardowy zestaw kabli
- Kabel przedłużający z dwoma końcówkami i 4 przewodnikami zakończony złączem żeńskim Amass XT30(2+2) na każdym końcu, łączący dwa główne styki zasilania XT30 (15 A każdy) z dwoma pomocniczymi stykami sygnałowymi w jednej obudowie — standardowy interfejs do telemetrii inteligentnych baterii, komunikacji BMS, przewodów balansujących i okablowania pinów ID w systemach FPV i małych bezzałogowych statków powietrznych.
- Dostępny w rozmiarach 16, 18 i 20 AWG silikon dla dwóch przewodników zasilających oraz 22 do 26 AWG silikon dla dwóch przewodników sygnałowych, w standardowych długościach 6, 9, 12, 18 i 24 cali, z kodowaniem zasilania czerwono/czarnym, kodowaniem sygnału białym/żółtym lub niebieskim/zielonym, oraz opcjonalnym osłonięciem termokurczliwym lub plecionką rozszerzalną na wiązce czterech przewodów.
- Główne styki zasilania XT30 oceniane na 15 A w trybie ciągłym i do 30 A szczytowo przy 500 V DC zgodnie ze specyfikacją serii Amass X, z dwoma pomocniczymi stykami sygnałowymi ocenianymi na około 5 A każdy — pozłacane styki miedziane w obudowie z nylonu wzmocnionego włóknem szklanym ocenianej na 280 °C, przy czym piny zasilające pozostają elementem ograniczającym prąd gotowego kabla.
- Używany jako kabel przedłużający inteligentnej baterii i telemetrii w cinewhoopach FPV i dronach poniżej 250 g z pinami ID baterii, pakietami Li-ion zarządzanymi przez BMS wymagającymi przejścia SMBus lub linii balansującej, małymi bezzałogowymi statkami powietrznymi z raportowaniem stanu baterii oraz urządzeniami stołowymi, gdzie moc pakietu i kanał telemetrii 1-Wire lub I²C muszą podróżować razem w jednym złączu.
- Niestandardowy przekrój zasilania (16–22 AWG), przekrój sygnału (22–28 AWG), całkowita długość, izolacja silikon lub PVC, kodowanie kolorów przewodów sygnałowych, osłonięcie termokurczliwe lub plecionka oraz zamiany płci końcówek męskie/żeńskie dostępne na życzenie — prześlij zapytanie ofertowe dla niestandardowych zestawów.
Nie możesz znaleźć tego, czego potrzebujesz?
Specjalizujemy się w niestandardowym pozyskiwaniu i produkcji. Prześlij swój arkusz specyfikacji lub rysunek, a nasz zespół inżynierów dostarczy wycenę w ciągu 24 godzin.
Produkcja niestandardowych zespołów nieujętych w katalogu
Wsparcie dla złożonych zespołów kabli i wiązek przewodów
Szybkie prototypowanie nowych projektów
Równoważne alternatywy dla przestarzałych części
Przegląd inżynieryjny tego samego dnia
Poproś o niestandardową wycenę
Jakie informacje są potrzebne do wyceny niestandardowej wiązki przewodów?
Aby zapewnić dokładną wycenę i czas realizacji, prosimy o podanie:
- Rysunku technicznego lub schematu: Pokazującego rozmieszczenie pinów, długości i tolerancje.
- Listy materiałów (BOM): Wymieniającej konkretne złącza (MPN) i przekroje przewodów (AWG).
- Szacowanego rocznego zużycia (EAU): Pomagającego nam zoptymalizować ceny dla Państwa wolumenu. Uwaga: Jeśli nie posiadają Państwo formalnego rysunku, nasz zespół inżynierów może pomóc w jego stworzeniu na podstawie fizycznej próbki.
Czy mogą Państwo zaproponować tańsze alternatywy dla drogich złączy (np. TE, Molex, JST)?
Tak. Oferujemy różnorodne alternatywne komponenty.
Posiadamy rozległe relacje w łańcuchu dostaw na Tajwanie i możemy zaproponować"Funkcjonalnie Równoważne"alternatywy, które są w pełni kompatybilne z głównymi markami, takimi jak TE, Molex czy JST, ale przy znacznie niższych kosztach. Dostarczymy karty katalogowe i próbki alternatywnych komponentów do Państwa zatwierdzenia przed produkcją.
Jak zapewniają Państwo kontrolę jakości niestandardowych zespołów kablowych?
Każdy zespół kablowy przechodzi rygorystyczne testy przed opuszczeniem naszego zakładu na Tajwanie. Nasz standardowy proces kontroli jakości obejmuje:
- 100% test ciągłości: Zapewniający brak przerw, zwarć lub błędnych połączeń.
- Test siły zrywania: Weryfikujący wytrzymałość zaciśnięcia.
- Inspekcja wizualna: Sprawdzająca wady kosmetyczne i dokładność etykiet.
- Test Hi-Pot: Dostępny na życzenie dla aplikacji wysokiego napięcia, aby zapewnić integralność izolacji.
