  • TW1625HENL, 10/100 Base RJ45 MagJack with PoE+ Tab Down with Green/Yellow Led - TeleWire Technology
  • TW1625HENL, 10/100 Base RJ45 MagJack with PoE+ Tab Down with Green/Yellow Led - TeleWire Technology
1 3

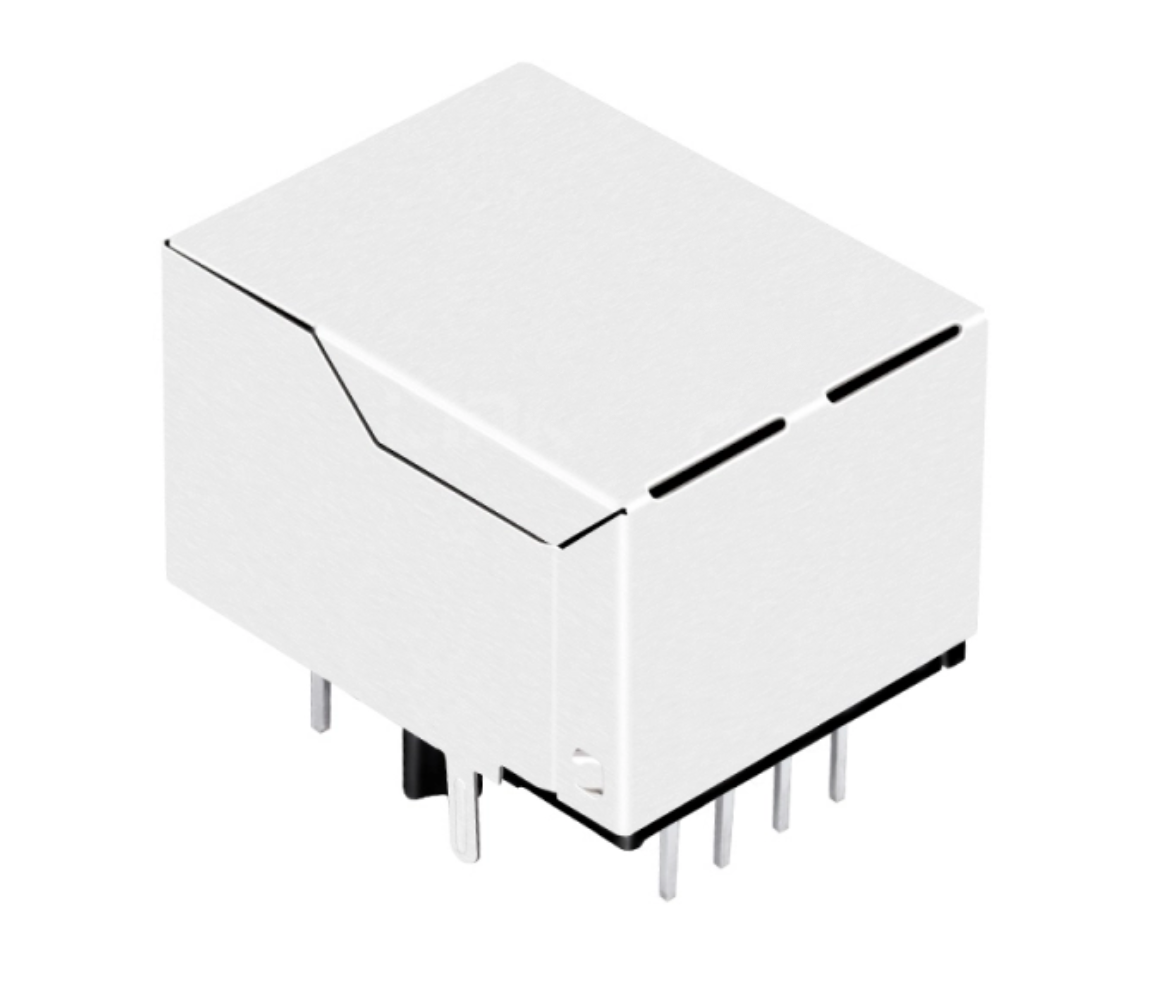

TW1625HENL 10/100 Base-T RJ45 MagJack، زبانه رو به پایین، LED سبز/زرد

قطعه TW1625HENL از شرکت TeleWire Technology، یک کانکتور RJ45 MagJack شیلددار 10/100 Base-T با مگنتیکهای یکپارچه است. این محصول طراحی اصلی TeleWire Technology بوده و در تایوان تولید شده است.

اصالت طراحی

  • طراحی اصلی TeleWire Technology — قالبگیری و تولید شده در تایوان.
  • ارسال فوتپرینت — تیم مهندسی سازگاری مکانیکی را تایید خواهد کرد.

نکات انتخاب

  • PoE+, IEEE 802.3at — تا 30 وات در PSE از طریق جفتهای داده.
  • 10/100 Base-T — نرخ رابطی که مگنتیکها با آن مطابقت دارند.
  • LEDهای سبز/زرد — متصل به PHY میزبان، نه به منطق داخلی.
  • بدنه شیلددار بدون زائدههای EMI — اتصال به زمین به یک تصمیم در طراحی مدار چاپی تبدیل میشود، نه یک تصمیم مکانیکی.

کاربرد معمول: نقاط دسترسی (Access Points) و دوربینهایی که در مکانهایی بدون دسترسی به پریز برق اصلی نصب میشوند.

قیمت TW1625HENL بسته به مقدار سفارش و پیکربندی، از 0.50 تا 3.00 دلار آمریکا متغیر است و سطوح قیمتی برای حجمهای بالا در صورت درخواست موجود است.

ابتدا TW1625HENL را روی برد خود تایید کنید. نمونهها برای تایید طراحی در دسترس هستند و نقشه مکانیکی، فوتپرینت را پیش از نهایی کردن طرح مدار در اختیار شما قرار میدهد. درخواست نمونه یا استعلام قیمت کنید.

Product Packaging Information

Package Tray (Reel packaging options available)
Carton size 32*30*31cm
Qty/carton 1200pcs
G.W/carton 8.5kg
View full details

Product Specifications

RJ Type 8P8C(RJ45)
Ports 1x1
Speed 10/ 100 Base-T
Latch Type Down
LED Green/ Yellow
Shielding Shield
PCB Mount Type Through Hole
Orientation Right Angle (90°)
PoE PoE+
AutoMDIX Yes
PCB Material FR4
Contact Material Gold
Contact Plating Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification RoHS Compliant
Product Length (Inches/mm) 0.837/ 21.25
Product Width (Inches/mm) 0.627/ 15.93
Product Height (Inches/mm) 0.524/ 13.30
Temperature 0℃ ~ 70℃

Related jacks

Same family, different latch, LED or plating option.

جایگزینهای مقرونبهصرفه برای جکهای RJ45 برندهای اصلی

آیا با زمان تحویل طولانی یا هزینههای بالای برندهای اصلی کانکتور مواجه هستید؟ ما جایگزینهای با کیفیت بالا و قابل تعویض مستقیم برای جکهای ماژولار استاندارد از TE، Molex، Amphenol و Wurth ارائه میدهیم. کانکتورهای ما با طرحهای استاندارد صنعتی و مشخصات عملکردی با قیمتی رقابتیتر مطابقت دارند.

از آبکاری طلای فلش، 3 میکرون، 6 میکرون، 15 میکرون، 30 میکرون، تا 50 میکرون
نقشه را به اشتراک بگذارید تا تطابق معادل را دریافت کنید
زمان تحویل کوتاه و تولید پایدار در تایوان
100% تست شده برای مقاومت تماسی و یکپارچگی عایق
Request Custom Quote

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

Who manufactures the TW1625HENL?
The TW1625HENL is an original design manufactured by TeleWire Technology in Taiwan. Send the footprint or mechanical drawing you are designing against and the TeleWire Technology engineering team will confirm compatibility.
Can the TW1625HENL be built to a different configuration?
Yes. The standard TW1625HENL ships with Green/ Yellow LEDs and a tab-down latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing. Send the drawing you are designing against and the engineering team will confirm what is achievable.
How do I qualify the TW1625HENL as a second source?
Request a sample of the TW1625HENL and the mechanical drawing from TeleWire Technology, then check the footprint against your current part on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
