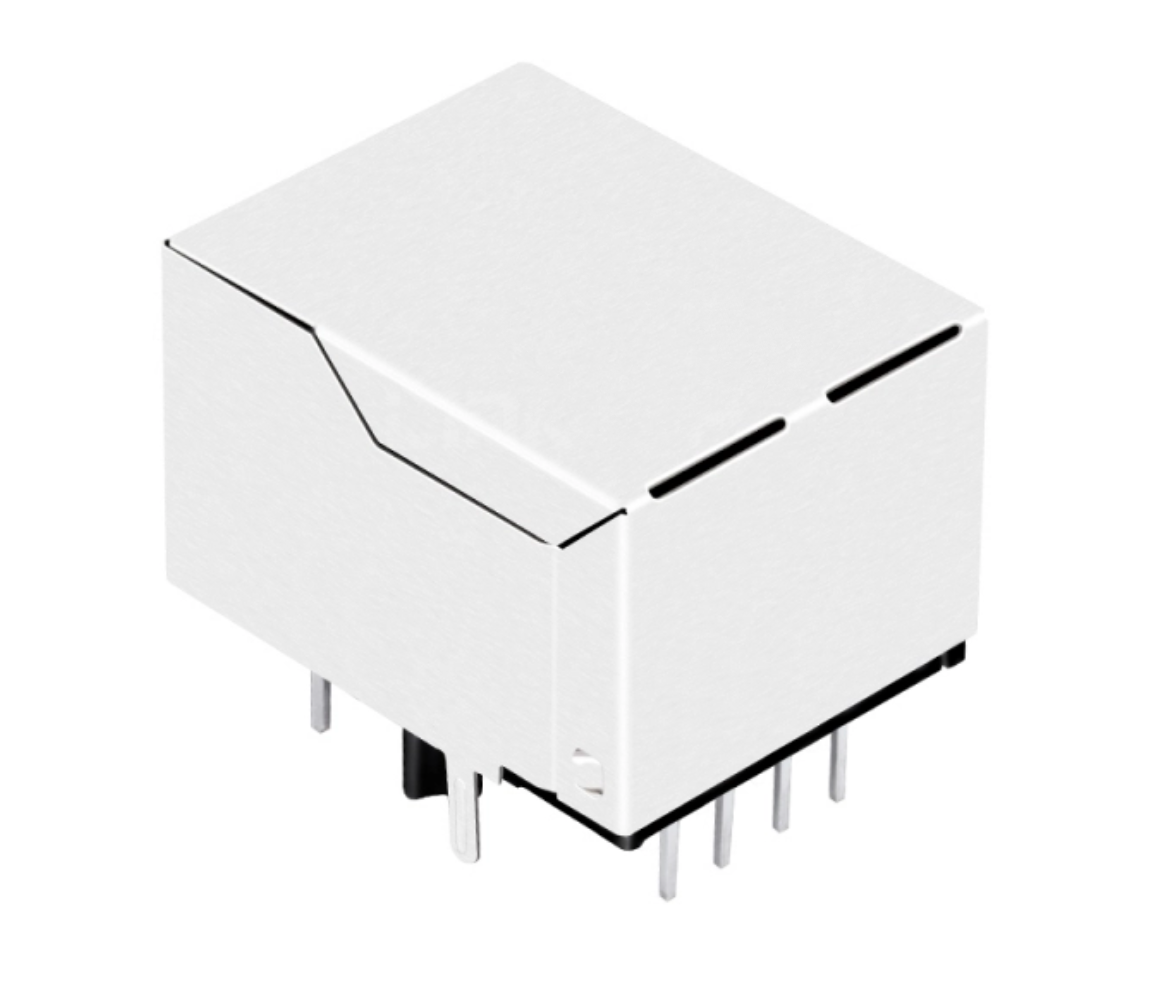

TW1122BBNL جک مغناطیسی RJ45 با سرعت 10/100 Base-T، زبانه رو به پایین، دارای LED سبز/زرد

قطعه TW1122BBNL از شرکت TeleWire Technology، یک جک مغناطیسی RJ45 شیلددار 10/100 Base-T با مغناطیسهای یکپارچه است. ساخت تایوان.

مرجع جایگزین (Cross Reference)

Bel Fuse SI-60141-F — قطعه TW1122BBNL معادل این قطعه است.
Bothhand LU1S041F-43LF — یک معادل منتشر شده دیگر با همان ابعاد (Footprint).
Pulse J00-0045NL — یک معادل منتشر شده دیگر با همان ابعاد (Footprint).

نکات انتخاب

10/100 Base-T — نرخ رابط که مغناطیسها با آن مطابقت دارند.
LEDهای سبز/زرد — توسط میزبان (Host) کنترل میشوند؛ نگاشت لینک و فعالیت بر عهده شماست.
بدنه شیلددار بدون زائدههای EMI — اتصال به زمین یک تصمیم در طراحی مدار چاپی است، نه یک ویژگی مکانیکی.
مغناطیسهای یکپارچه — ایزولاسیون در هر چهار زوج، مسیر کوتاه به PHY.

کاربرد معمول: دستگاههای میدانی که در آنها یک اتصال 100 مگابیت بر ثانیه تمام نیاز شبکه است.

قیمت TW1122BBNL بسته به مقدار سفارش و پیکربندی، از 0.50 تا 3.00 دلار آمریکا متغیر است و سطوح قیمتی برای سفارشهای عمده در صورت درخواست ارائه میشود.

ابتدا TW1122BBNL را روی برد خود تست کنید. نمونهها برای تایید طراحی در دسترس هستند و نقشه مکانیکی، ابعاد جایگذاری (Footprint) را پیش از نهایی کردن طراحی برد در اختیار شما قرار میدهد. درخواست نمونه یا استعلام قیمت کنید.

Product Packaging Information

Package	Tray (Reel packaging options available)
Carton size	323031cm
Qty/carton	1200pcs
G.W/carton	8.5kg

View full details

Product Specifications

RJ Type	8P8C(RJ45)
Ports	1x1
Speed	10/ 100 Base-T
Latch Type	Down
LED	Green/ Yellow
Shielding	Shield
PCB Mount Type	Through Hole
Orientation	Right Angle (90°)
AutoMDIX	Yes
PCB Material	FR4
Contact Material	Gold
Contact Plating	Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification	RoHS Compliant
Product Length (Inches/mm)	0.839/ 21.30
Product Width (Inches/mm)	0.626/ 15.90
Product Height (Inches/mm)	0.528/ 13.40
Temperature	0℃ ~ 70℃
Compatible Brands	Belfuse, Pulse, WE, Bothhand

جایگزینهای مقرونبهصرفه برای جکهای RJ45 برندهای اصلی

آیا با زمان تحویل طولانی یا هزینههای بالای برندهای اصلی کانکتور مواجه هستید؟ ما جایگزینهای با کیفیت بالا و قابل تعویض مستقیم برای جکهای ماژولار استاندارد از TE، Molex، Amphenol و Wurth ارائه میدهیم. کانکتورهای ما با طرحهای استاندارد صنعتی و مشخصات عملکردی با قیمتی رقابتیتر مطابقت دارند.

از آبکاری طلای فلش، 3 میکرون، 6 میکرون، 15 میکرون، 30 میکرون، تا 50 میکرون

نقشه را به اشتراک بگذارید تا تطابق معادل را دریافت کنید

زمان تحویل کوتاه و تولید پایدار در تایوان

100% تست شده برای مقاومت تماسی و یکپارچگی عایق

Request Custom Quote

Name *

Company Name

Email *

Phone

Description

Share your Drawing (Optional, Max 5MB)

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the Bel Fuse SI-60141-F?

The TW1122BBNL from TeleWire Technology cross-references to the Bel Fuse SI-60141-F and to LINK-PP LPJ0011BBNL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.

Which manufacturers' parts does the TW1122BBNL replace?

The TW1122BBNL cross-references to Bel Fuse SI-60141-F; Bothhand LU1S041F-43LF; Pulse J00-0045NL; Pulse J0011D01B; Pulse J0011D01BNL; Pulse JKM-0009NL, and to LINK-PP LPJ0011BBNL. TeleWire Technology publishes the full cross-reference so a sourcing engineer can qualify one Taiwan-built part against several incumbents at once.

How do I qualify the TW1122BBNL as a second source?

Request a sample of the TW1122BBNL and the mechanical drawing from TeleWire Technology, then check the footprint against the Bel Fuse SI-60141-F on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
