پهپاد / وسایل پرنده هدایتپذیر از دور (UAV) دسته سیم
دسته سیمها و مجموعههای کابلی سفارشی برای پلتفرمهای تجاری پهپاد و UAV — شامل تجهیزات نقشهبرداری و بازرسی مولتیروتور، پهپادهای کشاورزی و بازرسی، سیستمهای نظارتی متصل (Tethered) و ساختهای مسابقهای / FPV. مهندسی، مونتاژ و ۱۰۰٪ تست الکتریکی شده در تایوان از سال ۱۹۹۸.
آنچه ما برای پهپادها / UAV میسازیم.
بیشتر برنامههای پهپادی یک سال را صرف بهینهسازی بدنه و تنها یک آخر هفته را صرف مشخص کردن دستهسیم میکنند. ما بیست و هشت سال است که دستهسیمهای پهپاد تولید میکنیم — و این موضوع در قطعاتی که مهندسان در ویرایش B حفظ میکنند، مشهود است.
خدمات ما در حوزه پهپاد شامل تجهیزات نقشهبرداری و بازرسی تجاری، مولتیروتورهای کشاورزی و بازرسی، پلتفرمهای نظارتی متصل (Tethered) و ساختهای مسابقهای / FPV است — که شامل مجموعههای برق، سیگنال، RF و منعطف در یک لیست مواد (BOM) میباشد.
خط تولید ما در تایوان تمامی این موارد را پوشش میدهد — از یک واحد نمونه اولیه برای امکانسنجی روی میز کار تا تولیدات سالانه پنجاه هزار عددی. یک طرح، لیست مواد (BOM) یا نمونه رقیب را برای ما ارسال کنید تا ظرف سه روز کاری، بررسی طراحی برای تولید (DFM) را به شما ارائه دهیم.
به مونتاژ کابل یا دستهسیم سفارشی نیاز دارید؟
آیا روی پروژهای سفارشی کار میکنید و به دنبال تولیدکنندهای قابل اعتماد هستید؟ برای ارزیابی سریع مهندسی و دریافت پیشفاکتور دقیق ظرف ۲۴ ساعت با ما تماس بگیرید.
۳ خانواده محصول که اکثر نیازهای پهپادها را پوشش میدهند.

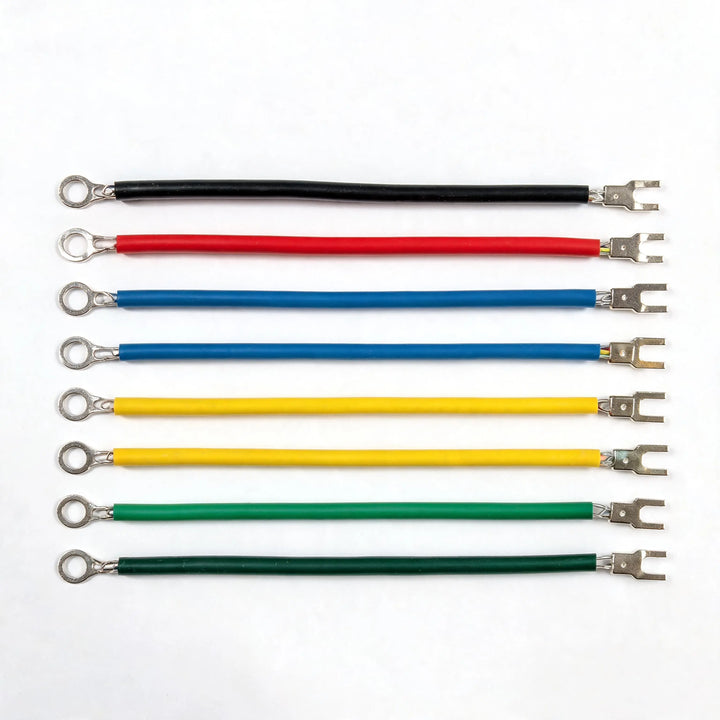

مجموعه سیمکشی موتور
سیم سیلیکونی ۱۴-۲۲ AWG، لحیمکاری یا پرسشده به کانکتورهای XT60 / MR30 / JST. طولهای متوازن، کدگذاری رنگی بر اساس فاز.

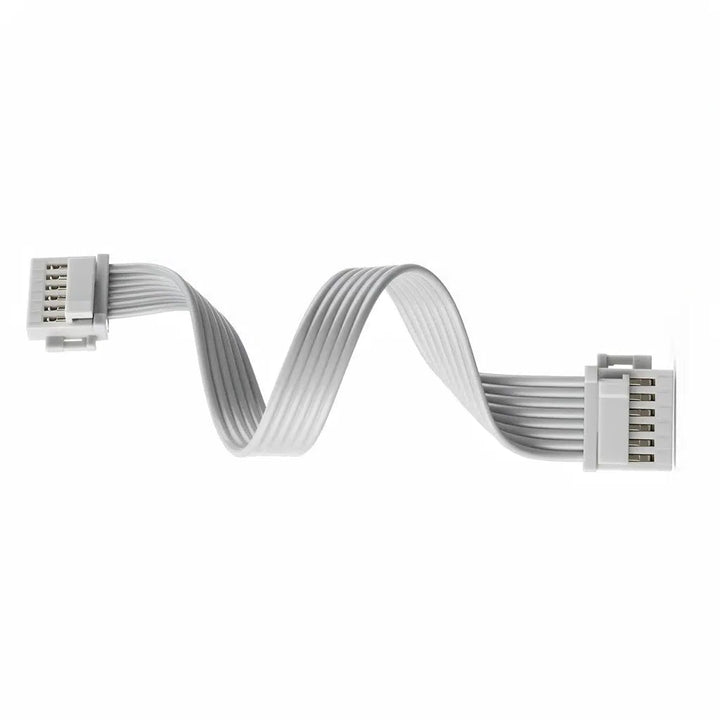

دسته سیم منعطف گیمبال
هستههای پلیآمید 28–32 AWG با روکش TPE. دارای رتبه خستگی خمشی برای بیش از 10 هزار چرخه چرخش (pan/tilt)، دارای محافظ EMI.

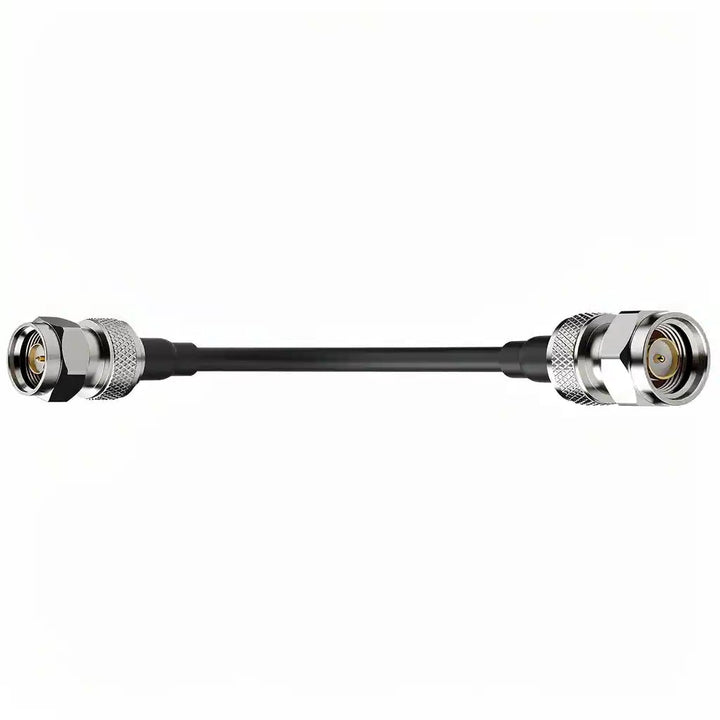

خط تغذیه RTK GNSS
کابل کواکسیال 1.13 میلیمتری یا RG316. دارای کانکتور U.FL یا MMCX، با قابلیت تطبیق فاز اختیاری. افت توان (IL) ≤ 1.2 دسیبل بر متر در فرکانس 1.6 گیگاهرتز.
مشخصات دستهسیم پهپاد و UAV — پایه.
الکتریکی · مکانیکیTWT-01.E
محیطی · تاییدیهTWT-01.Q
کیفیت · مستنداتTWT-01.D
تجاری · لجستیکTWT-01.C
مونتاژ کابل خود را بسازید
آیا نقشه یا لیست قطعات (BOM) دارید؟ فرم را تکمیل کنید. مهندسان ما هر درخواست را بررسی میکنند تا از قابلیت تولید اطمینان حاصل کرده و در سریعترین زمان ممکن پیشفاکتور ارائه دهند.
Request a Quote
از طرح اولیه تا ارسال در یک مجموعه واحد.
تیم مهندسی یکسان، قطعه شما را از مرحله میز کار تا PPAP و تولید انبوه همراهی میکند. بدون انتقال به کارخانهای دیگر.
بررسی نقشه
یک طرح، لیست قطعات (BOM)، نمونه رقیب یا مدل CAD ارسال کنید. تیم مهندسی ظرف یک روز کاری با اولین ارزیابی امکانسنجی پاسخ خواهد داد.
بازخورد DFM
تلرانس، قالبهای پرس، جایگزینهای روکش و کانکتور. هزینه ابزارآلات و NRE در دور اول لحاظ شده و تغییرات پیشنهادی روی نقشه شما علامتگذاری شده است.
ساخت نمونه
تولید تکواحدی یا دستهای کوچک در خط تولید، با تست الکتریکی ۱۰۰٪ قبل از ارسال. عکسها و دادههای تست پیش از تحویل به باربری هوایی ارسال میشوند.
PPAP / اولین نمونه تولیدی
شامل گزارشهای ابعادی، الکتریکی و مواد. تایید مارکآپ نقشه مشتری پیش از آزادسازی برای تولید.
تولید
تست الکتریکی ۱۰۰٪ روی تمامی قطعات مونتاژ شده. بستهبندی، برچسبگذاری و ارسال طبق نقشه. امکان انبارداری در لسآنجلس برای برنامههای تحویل ماهانه.
بخشهای تولیدی ما
ما خطوط تولید خود را برای بهینهسازی نیازهای مهندسی متمایز، از سیمکشی داخلی شاسی گرفته تا تجهیزات در معرض محیط خارجی، دستهبندی میکنیم.
تولید دستهسیم
سیمکشی داخلی و شاسی
دستهسیمهای سبک و منعطف برای ESC، موتور، گیمبال و کنترلکنندههای پرواز؛ طراحیشده برای مقاومت در برابر لرزش و حفظ حداقل وزن کلی در داخل بدنه پرنده.
مونتاژ کابلهای سفارشی
کاربردهای خارجی و مقاومسازیشده
مونتاژهای آببندیشده و قالبگیریشده برای محمولههای خارجی، حسگرها، GPS/آنتنها و اتصالات کابلی؛ ساختهشده برای مقاومت در برابر شرایط جوی، اشعه UV و جابجاییهای مکرر در محیط عملیاتی.
مهندسان این حوزهها نیز با ما همکاری میکنند.
دفاعی و تاکتیکی
کابلهای تاکتیکی CAN / اترنت، دستهسیمهای حسگر، کانکتورهای دایرهای مقاوم. تولید شده در همان کارخانه، دارای گواهینامه ISO 9001 و استاندارد IPC/WHMA-A-620.
مشاهده →
اتوماسیون صنعتی
کابلهای حسگر-عملگر M12 / M8، دستهسیمهای مناسب برای زنجیرههای کابل (Drag-chain)، و مجموعههای EtherCAT و PROFINET.
مشاهده →
بیسیم و اینترنت اشیاء (IoT)
سیمهای آنتن U.FL / MMCX و مجموعههای کواکسیال مینیاتوری. افت جایگذاری ≤ 1.2 دسیبل بر متر در فرکانس 6 گیگاهرتز.
مشاهده →پرسشهای متداول
حداقل مقدار سفارش (MOQ) برای دستهسیم سفارشی پهپاد چقدر است؟
۵۰ عدد برای یک دستهسیم استاندارد پهپاد (UAV). نمونههای اولیه ۱ تا ۱۰ عددی با نرخ نمونهبرداری محاسبه شده و در هفته اول ارسال میشوند تا بتوانید پیش از سفارش تولید انبوه، از تناسب و مسیردهی اطمینان حاصل کنید.
آیا ارسال از انبار ایالات متحده انجام میشود؟
برای مشتریان دائمی با برنامههای تحویل ماهانه، ما موجودی کالا را در لسآنجلس نگهداری میکنیم. اولین سری تولید مستقیماً از کارخانه ما در تایوان از طریق حملونقل هوایی ارسال میشود که معمولاً ۳ تا ۵ روز در مسیر است.
چگونه وزن دستهسیم پهپاد را نسبت به ساختار استاندارد بهینه میکنید؟
سه اهرم اصلی: عایق با دیواره نازکتر (PFA به جای PVC)، هادیهای آلومینیومی با روکش مس در خطوط سیگنال، و استفاده از پایانههای نصب سطحی (SMT) به جای کانکتورهای حجیم. یک دستهسیم معمولی مولتیروتور در ویرایش B بین ۱۲ تا ۲۲ درصد کاهش وزن خواهد داشت.
آیا میتوانید با تأمینکننده کانکتور ما همکاری مهندسی داشته باشید؟
بله. ما قالبهای پرس (crimp dies) و مشخصات اتصال برای برندهای TE Connectivity، Molex، Amphenol، JST، JAE، Hirose، Deutsch و Phoenix Contact را در اختیار داریم. برای کانکتورهای اختصاصی یا کمیاب، سه نمونه رایگان ارسال کنید تا ما در هفته اول قالبهای پرس مربوطه را آماده کنیم.
چقدر طول میکشد تا پاسخ استعلام قیمت (RFQ) را دریافت کنم؟
تیم مهندسی ما ظرف یک روز کاری به درخواستهای قیمت پاسخ میدهد که شامل امکانسنجی، برآورد هزینههای ابزارسازی/NRE در صورت لزوم و زمان تحویل نمونه است. برای شروع، یک نقشه، لیست قطعات (BOM) یا شرحی از کاربرد مورد نظر خود را ارسال کنید.
