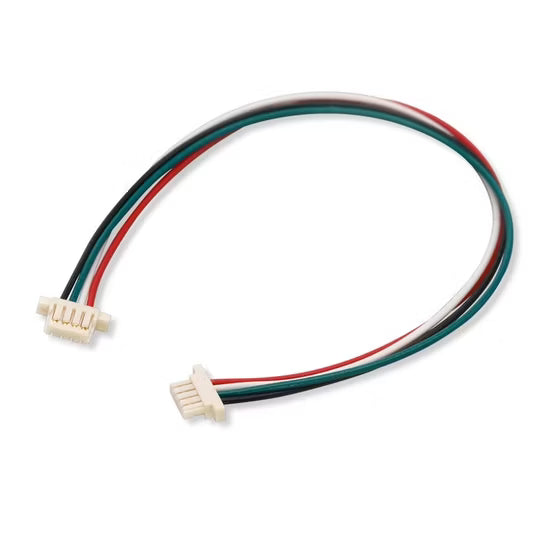

Amphenol 10145492-04LF Minitek 0,80 mm Teilung 4-polig - Kundenspezifischer Kabelbaumkabel
- Entwickelt mit dem Amphenol FCI Minitek 10145492-04LF 4-poligen Buchsengehäuse, mit einer ultrakompakten 0,80 mm (0,031") Steckverbindungsteilung, die für extrem platzbeschränkte Kabel-zu-Platinen-Anwendungen in Unterhaltungselektronik und Medizinprodukten optimiert ist.
- Nimmt präzise Crimpkontakte (wie die Serie 10145493) auf, die für einen Bereich von AWG #28 bis AWG #32 ausgelegt sind und eine zuverlässige Signalübertragung sowie eine Dauerstrombelastbarkeit von bis zu 1,0 A pro Kontakt gewährleisten.
- Aus halogenfrei, flüssigkristallinem Polymer (LCP) mit einer strengen UL 94V-0 Brandschutzklasse und voller Glühdrahtkonformität gefertigt, was eine hervorragende thermische Stabilität im Betriebstemperaturbereich von -25°C bis +85°C sicherstellt.
- Verfügt über ein robustes Steck-Zug-Reibungsverriegelungsdesign, das für die Minitek 0,80 mm Architektur charakteristisch ist und eine sichere mechanische Verriegelung bietet, um eine Kontaktverformung und ein unbeabsichtigtes Lösen unter kontinuierlichen mechanischen Vibrationen zu verhindern.
- Unterstützt eine umfangreiche strukturelle Skalierbarkeit im gesamten Amphenol Minitek 0,80 mm Ökosystem und ermöglicht so nahtlos komplexe interne Logikroutings mit Einzelreihengehäusekonfigurationen, die von 2 bis zu 22 Positionen reichen.
Nicht das Richtige gefunden?
Wir sind spezialisiert auf kundenspezifische Beschaffung und Fertigung. Laden Sie Ihr Lastenheft oder Ihre Zeichnung hoch, und unser Ingenieurteam unterbreitet Ihnen innerhalb von 24 Stunden ein Angebot.
Welche Informationen benötigen Sie, um ein Angebot für einen kundenspezifischen Kabelbaum zu erstellen?
Um ein genaues Angebot und eine Lieferzeit zu erstellen, geben Sie bitte Folgendes an:
- Technische Zeichnung oder Diagramm: Mit Pinbelegung, Längen und Toleranzen.
- Stückliste (BOM): Auflistung spezifischer Steckverbinder (MPN) und Drahtquerschnitte (AWG).
- Geschätzter Jahresbedarf (EAU): Hilft uns, die Preise für Ihr Volumen zu optimieren. Hinweis: Wenn Sie keine formelle Zeichnung haben, kann unser Ingenieurteam basierend auf Ihrer physischen Probe eine erstellen.
Können Sie kostensparende Alternativen für teure Steckverbinder (z. B. TE, Molex, JST) vorschlagen?
Ja. Wir bieten eine Vielzahl von alternativen Komponenten an.
Wir haben umfangreiche Lieferantenbeziehungen in Taiwan und können "funktional gleichwertige" Alternativen vorschlagen, die vollständig mit großen Marken wie TE, Molex oder JST kompatibel sind, aber zu deutlich geringeren Kosten. Wir stellen Ihnen vor der Produktion Datenblätter und Muster der alternativen Komponenten zur Genehmigung zur Verfügung.
Wie stellen Sie die Qualitätskontrolle für kundenspezifische Kabelkonfektionen sicher?
Jede einzelne Kabelkonfektion durchläuft strenge Tests, bevor sie unser Werk in Taiwan verlässt. Unser Standard-QC-Prozess umfasst:
- 100% Durchgangsprüfung: Stellt sicher, dass keine Unterbrechungen, Kurzschlüsse oder Fehlverdrahtungen vorliegen.
- Zugkraftprüfung: Überprüft die Crimpfestigkeit.
- Visuelle Inspektion: Überprüfung auf kosmetische Mängel und Genauigkeit der Beschriftung.
- Hi-Pot-Prüfung: Auf Anfrage für Hochspannungsanwendungen verfügbar, um die Isolationsintegrität zu gewährleisten.
