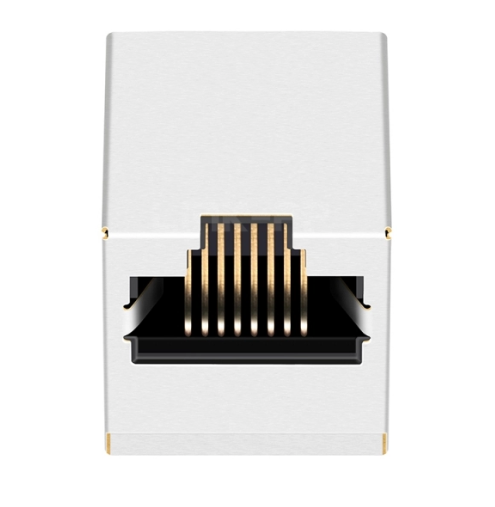

หัวต่อ RJ45 แบบแนวตั้ง

หัวต่อ RJ45 แบบแนวตั้งจะติดตั้งที่มุม 180 องศา เพื่อให้พอร์ตหันขึ้นด้านบนออกจากระนาบของบอร์ด แทนที่จะยื่นออกไปที่ขอบบอร์ด ปลั๊กจะเสียบเข้ากับเต้ารับในแนวตั้ง ซึ่งช่วยให้ขอบบอร์ดว่างและช่วยให้สายเคเบิลลอดผ่านฝาครอบด้านบนแทนที่จะเป็นแผงด้านหน้า TeleWire Technology เป็นผู้ผลิตหัวต่อประเภทนี้จำนวน 70 รุ่นในไต้หวัน

  • ตัวเครื่องเปิดจากด้านบน — เหมาะสำหรับโมดูลราง DIN และคอนโทรลเลอร์ขนาดกะทัดรัดที่มีความกว้างคงที่แต่มีความลึกไม่จำกัด
  • ความกว้างของแผงเป็นข้อจำกัด — เต้ารับ RJ45 แบบแนวตั้งช่วยเพิ่มพื้นที่ขอบบอร์ดที่ชิ้นส่วนแบบทำมุมฉากมักจะกินพื้นที่
  • แผ่นผนังและกล่องเต้ารับ — ในกรณีที่สายเคเบิลต้องออกจากพื้นผิวติดตั้งในแนวตั้งฉาก

มีให้เลือกทั้งแบบมีแม่เหล็กในตัวหรือแบบแยกส่วน รองรับความเร็วตั้งแต่ 10/100 ถึง 10G มีทั้งแบบมีฉนวนป้องกันและไม่มีฉนวนป้องกัน รวมถึงเกรดอุณหภูมิสำหรับงานพาณิชย์และงานอุตสาหกรรม

Vertical RJ Modular Jack - TeleWire Technology
ISO 9001:2015
การรับรองคุณภาพ
โรงงานในไต้หวัน
การผลิตโดยตรง
ฝ่ายขายเทคนิคสหรัฐอเมริกา
การสนับสนุนด้านวิศวกรรมโดยตรง
ทางเลือกแทน TE Connectivity
การสนับสนุนการอ้างอิงข้าม

ไม่พบ RJ Connector ที่คุณต้องการใช่หรือไม่?

เว็บไซต์ของเราแสดงเพียงส่วนเล็กๆ ของความสามารถของเรา เราผลิต Modular Jacks หลายพันรายการที่ไม่ได้แสดงออนไลน์ อัปโหลดแบบสั่งงานหรือสเปกของคุณที่นี่ แล้วเราจะทำการอ้างอิงข้ามให้คุณ

การชุบทองแบบกำหนดเอง (สูงสุด 50u")
การปั๊มขึ้นรูปความแม่นยำสูง
รูปแบบที่หลากหลาย
การกำหนด Pinout แบบกำหนดเอง
ความเข้ากันได้แบบ Pin-to-Pin
ตัวเลือกการป้องกันเต็มรูปแบบ
ขอใบเสนอราคา

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

การใช้งานในอุตสาหกรรม

ประสิทธิภาพที่ได้รับการพิสูจน์แล้วในหลากหลายอุตสาหกรรม

เมนบอร์ดอุตสาหกรรม

แจ็คแบบติดตั้งแนวตั้งสำหรับ IPC และบอร์ดแบบฝังที่ต้องการการเข้าถึงสายเคเบิลจากด้านบน

คอมพิวเตอร์อุตสาหกรรม (IPC)

ใช้ในคอมพิวเตอร์แบบบอร์ดเดี่ยว (SBC) เพื่อให้เข้าถึงสายเคเบิลจากด้านบนได้ง่ายในตู้ควบคุม

คีออสก์และเทอร์มินัล

เหมาะสำหรับระบบจุดขาย (POS) ที่เมนบอร์ดติดตั้งในแนวนอนที่ด้านล่าง

เราเตอร์สำหรับผู้บริโภค

แจ็คแนวตั้งช่วยให้การออกแบบเราเตอร์บางเฉียบ โดยเสียบสายเคเบิลจากด้านบนหรือด้านหลัง

ฮับเครือข่าย

การกำหนดค่าพอร์ตด้านบนความหนาแน่นสูงสำหรับสวิตช์และฮับเดสก์ท็อปแบบพิเศษ

อุปกรณ์ทางการแพทย์

แจ็คความน่าเชื่อถือสูงพร้อมการชุบทอง 50u" สำหรับพอร์ตอุปกรณ์วินิจฉัย

ทำไมต้องเลือกแจ็ค RJ45 แบบโมดูลาร์แนวตั้งของเรา?

วิศวกรรมความแม่นยำผลิตในไต้หวัน

แตกต่างจากคอนเนคเตอร์สินค้าโภคภัณฑ์ทั่วไป แจ็คของเราได้รับการออกแบบในไต้หวันด้วยการปั๊มและการขึ้นรูปที่มีความแม่นยำสูงเพื่อให้มั่นใจในเสถียรภาพทางกลที่สม่ำเสมอ

กลุ่มผลิตภัณฑ์ที่หลากหลาย

เรานำเสนอทุกอย่างตั้งแต่แจ็คแบบธรรมดาไปจนถึงโมดูลคอนเนคเตอร์แบบบูรณาการแนวตั้ง (V-ICM) ขั้นสูงที่รองรับความเร็ว 10G และ PoE

ความเสถียรทางกล

แจ็คแนวตั้งทั้งหมดได้รับการออกแบบด้วยตัวล็อคบอร์ดที่แข็งแรงและขาจับยึดเพื่อทนต่อแรงเค้นทางกลจากการดึงสายเคเบิลในแนวตั้ง

ประสิทธิภาพสูงสุดในการจัดวาง PCB

การออกแบบแบบ Top-entry ช่วยลดความจำเป็นในการติดตั้งที่ขอบ ทำให้มีความหนาแน่นของส่วนประกอบสูงขึ้นบนเมนบอร์ดและด็อกเตอร์การ์ดสำหรับอุตสาหกรรมที่ซับซ้อน

ทำไมต้องเลือกแจ็ค RJ45 แบบโมดูลาร์แนวตั้งของเรา?

คำถามที่พบบ่อยทางเทคนิค

คำถามทั่วไปจากทีมจัดซื้อและวิศวกรรม

คอนเนคเตอร์ RJ45 แนวตั้ง (Top Entry) คืออะไร?

คอนเนคเตอร์ RJ45 แนวตั้ง หรือที่เรียกว่า Top Entry หรือ 180° Modular Jack ช่วยให้สาย Ethernet เสียบเข้ากับพื้นผิว PCB ได้ในแนวตั้งฉาก ซึ่งตรงกันข้ามกับคอนเนคเตอร์มุมฉาก (90°) ทั่วไปที่สายเสียบเข้าขนานกับบอร์ด การวางแนวนี้มีความสำคัญสำหรับอุปกรณ์ที่โหลดด้านบนและการใช้งานบนแผ่นผนัง

คุณมีแจ็ค RJ45 แนวตั้งพร้อม Magnetic ในตัวหรือไม่?

มีครับ เราผลิตโมดูลคอนเนคเตอร์แบบบูรณาการแนวตั้ง (V-ICM) ซึ่งรวมเอาฟอร์มแฟคเตอร์แนวตั้ง 180° เข้ากับหม้อแปลงและตัวเหนี่ยวนำภายใน เพื่อปรับสภาพสัญญาณและแยกสัญญาณโดยไม่ต้องใช้พื้นที่บอร์ดเพิ่มเติมสำหรับโมดูลแม่เหล็กแบบแยกส่วน

มีตัวเลือกการป้องกันสัญญาณรบกวน (Shielding) และ LED สำหรับแจ็คแนวตั้งหรือไม่?

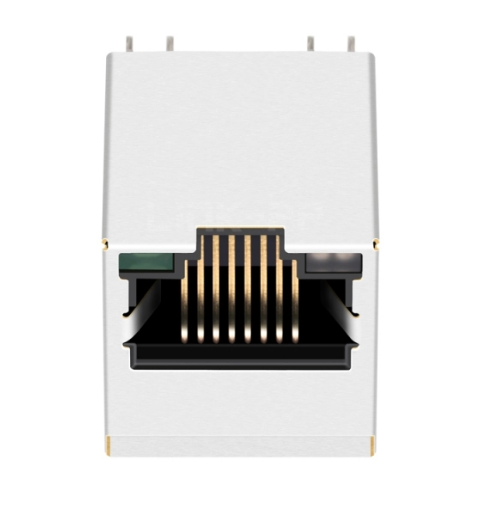

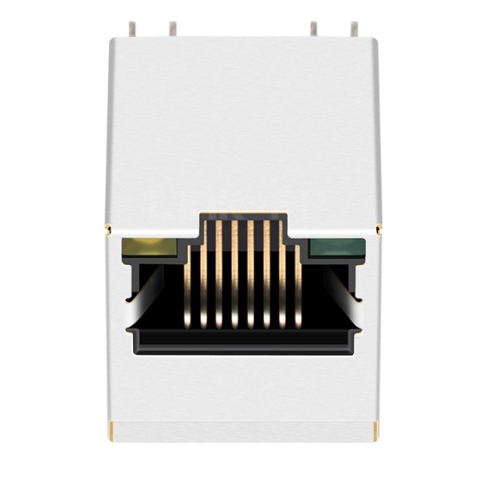

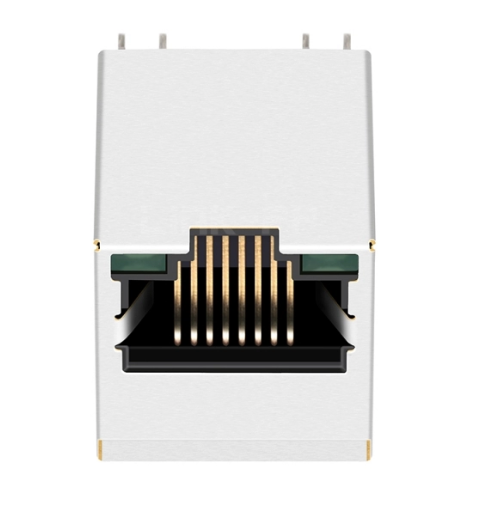

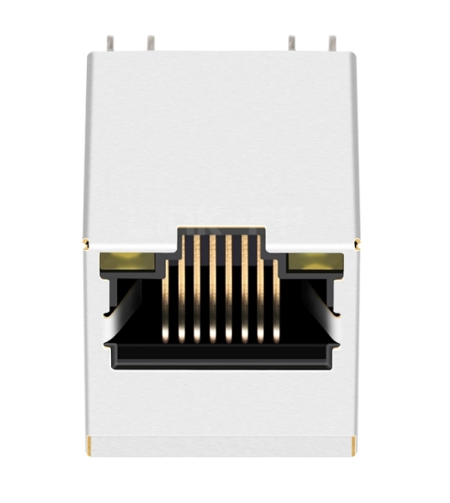

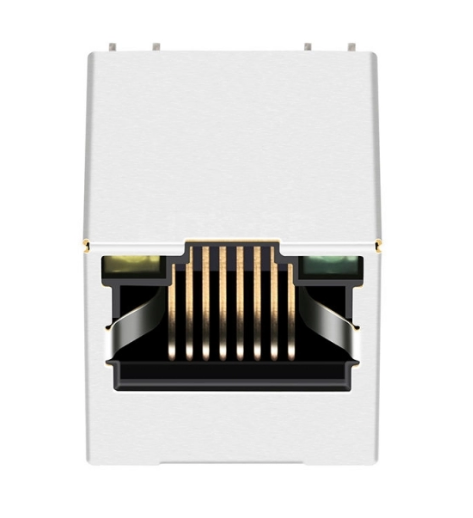

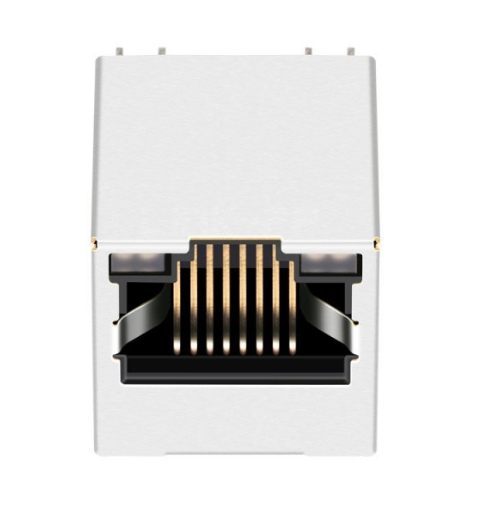

แน่นอนครับ กลุ่มผลิตภัณฑ์แนวตั้งของเรามีรุ่นที่ป้องกันสัญญาณรบกวนเต็มรูปแบบ (พร้อม EMI fingers) เพื่อป้องกันสัญญาณรบกวน รวมถึงตัวเลือกที่มี LED ในตัว (สีเขียว/เหลือง) เพื่อแสดงสถานะการเชื่อมต่อและกิจกรรม เช่นเดียวกับคอนเนคเตอร์มุมฉากมาตรฐานของเรา

ฉันสามารถเลือกการวางแนวแบบ latch-up หรือ latch-down ได้หรือไม่?

เนื่องจากคอนเนคเตอร์ตั้งตรง การวางแนวของ latch จะกำหนดทิศทางของคลิปล็อคสาย เรามีรุ่นที่ latch หันไปทางด้านหน้าหรือด้านหลังเมื่อเทียบกับการจัดวาง PCB ซึ่งช่วยให้คุณมีความยืดหยุ่นตามการออกแบบโครงเครื่องของคุณ

อะไรทำให้คอนเนคเตอร์แนวตั้งของคุณเหมาะสำหรับการใช้งานในอุตสาหกรรม?

แจ็คแนวตั้งของเรามีขาจับยึดแบบ Through-hole ที่แข็งแรงเพื่อให้แน่ใจว่ามีความเสถียรทางกลระหว่างการเสียบ/ถอดสาย เราใช้เทอร์โมพลาสติกเกรดสูง (UL94V-0) และมีการเคลือบทองสูงสุด 50u" เพื่อทนต่อการสั่นสะเทือนและการกัดกร่อนในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง
