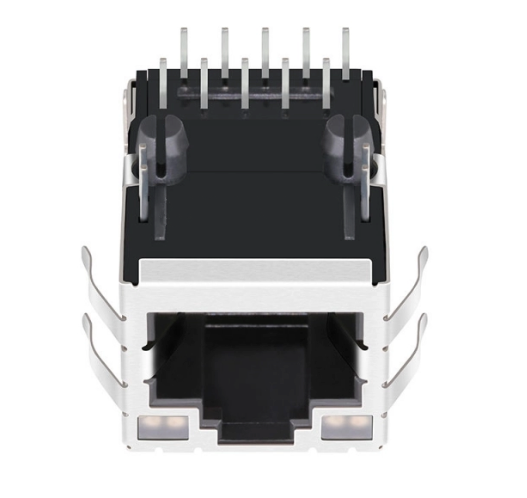

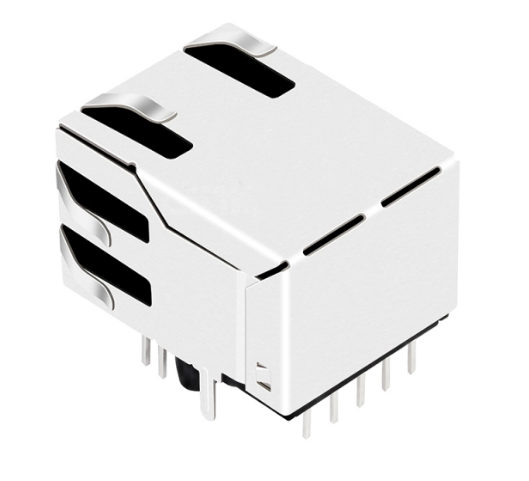

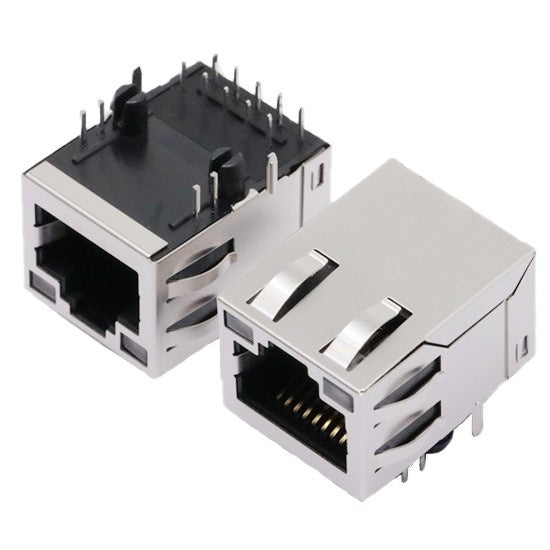

TW27644A5NL 10/100/1000 Base-T RJ45 MagJack, Tab Up, Grön&Gul/ Grön&Gul LED

TeleWire Technology TW27644A5NL är en 10/100/1000 Base-T EMI-skärmad RJ45 MagJack med integrerad magnetik. Tillverkad i Taiwan.

Korsreferens

  • Bel Fuse 6605833 — TW27644A5NL korsrefererar till denna komponent.
  • TE Connectivity 6605833-6 — en ytterligare publicerad motsvarighet med samma fotavtryck.
  • LINK-PP LPJG16533A4NL — samma fotavtryck, anskaffad utanför Kina.

Urvalsnoteringar

  • 10/100/1000 Base-T — transformatorn inuti är specificerad för denna hastighet.
  • Grön&Gul/ Grön&Gul LED-lampor — indikerat tillstånd inställt av värdens PHY-design.
  • Integrerad magnetik — en placering ersätter diskret magnetik och dess routing.
  • EMI-jordningsflikar — chassianslutning sker vid frontpanelen, inte genom kretskortet.

Typisk applikation: gigabit industriella switchar och inbyggda styrenheter som bär PHY ombord.

Prissättningen för TW27644A5NL varierar från 0,50 till 3,00 USD beroende på orderkvantitet och konfiguration, med volymnivåer tillgängliga på begäran.

Validera TW27644A5NL på ditt kretskort först. Prover finns tillgängliga för designvalidering, och den mekaniska ritningen visar fotavtrycket innan du fastställer en layout. Begär ett prov eller en offert.

Product Packaging Information

Package Tray (Reel packaging options available)
Carton size 32*30*31cm
Qty/carton 1200pcs
G.W/carton 8.5kg
Visa alla uppgifter

Product Specifications

RJ Type 10P8C(RJ45)
Ports 1x1
Speed 10/100/1000 Base-T
Latch Type Up
LED Green&Yellow/ Green&Yellow
Shielding Shield with EMI Finger
PCB Mount Type Through Hole
Orientation Right Angle (90°)
AutoMDIX Yes
PCB Material FR4
Contact Material Gold
Contact Plating Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification RoHS Compliant
Product Length (Inches/mm) 0.839/ 21.30
Product Width (Inches/mm) 0.628/ 15.95
Product Height (Inches/mm) 0.531/ 13.50
Temperature 0℃ ~ 70℃
Compatible Brands TE/ Tyco

Related jacks

Same family, different latch, LED or plating option.

Kostnadseffektiva alternativ för stora märken av RJ45-uttag

Står du inför långa ledtider eller höga kostnader från stora kontakttillverkare? Vi erbjuder högkvalitativa, direkt utbytbara ersättningar för standard modulära uttag från TE, Molex, Amphenol och Wurth. Våra kontakter matchar industristandard fotavtryck och prestandaspecifikationer till ett mer konkurrenskraftigt pris.

Från Flash, 3µ", 6µ", 15µ", 30µ", till 50µ" guldplätering
Dela ritningen för att få en motsvarande matchning
Korta ledtider och konsekvent tillverkning i Taiwan
100% testade för kontaktresistans och isoleringsintegritet
Request Custom Quote

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the Bel Fuse 6605833?
The TW27644A5NL from TeleWire Technology cross-references to the Bel Fuse 6605833 and to LINK-PP LPJG16533A4NL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Which manufacturers' parts does the TW27644A5NL replace?
The TW27644A5NL cross-references to Bel Fuse 6605833; TE Connectivity 6605833-6, and to LINK-PP LPJG16533A4NL. TeleWire Technology publishes the full cross-reference so a sourcing engineer can qualify one Taiwan-built part against several incumbents at once.
How do I qualify the TW27644A5NL as a second source?
Request a sample of the TW27644A5NL and the mechanical drawing from TeleWire Technology, then check the footprint against the Bel Fuse 6605833 on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
