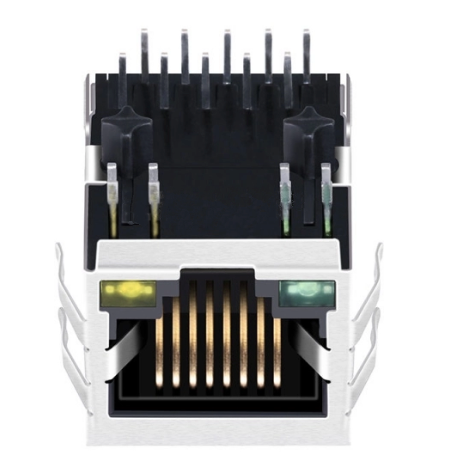

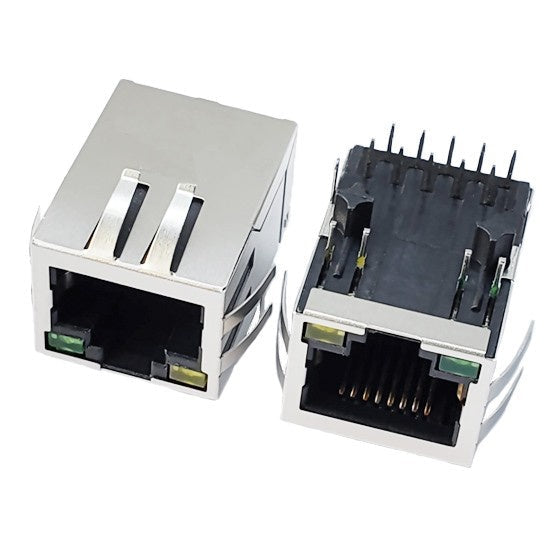

TW1914G36NL 10/100/1000 Base-T RJ45 MagJack, Tab Down, Orange&Grön/ Gul LED

TeleWire Technology TW1914G36NL är ett 10/100/1000 Base-T EMI-skärmat RJ45 MagJack-uttag med integrerad magnetik. Tillverkad i Taiwan.

Korsreferens

  • Hanrun HR941132C — TW1914G36NL är en direkt motsvarighet till denna komponent.
  • UDE RB1-2A5BAK1A — ytterligare en publicerad motsvarighet med samma fotavtryck.
  • LINK-PP LPJG0803G25NL — samma fotavtryck, tillverkad utanför Kina.

Urvalsnoteringar

  • 10/100/1000 Base-T — gränssnittshastigheten som magnetiken är anpassad för.
  • Orange&Grön/ Gul LED — drivs från värdenheten; mappning av länk och aktivitet styrs av användaren.
  • Integrerad magnetik — isolering på alla fyra par, kort dragning till PHY.

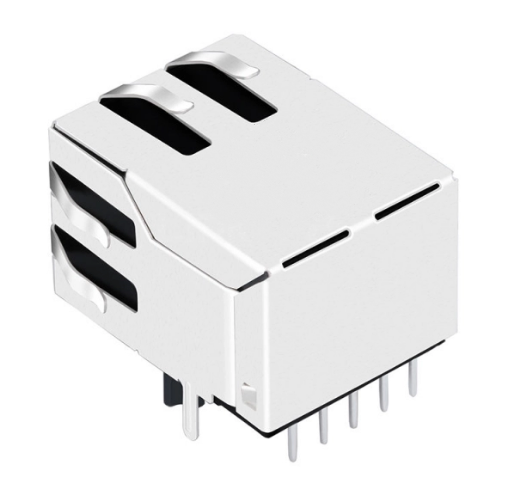

  • EMI-jordningsflikar — fjäderkontakter som kopplar höljet till panelen vid montering.

Typisk tillämpning: gigabit industriella switchar och inbyggda styrenheter med PHY ombord.

Priset för TW1914G36NL varierar från 0,50 till 3,00 USD beroende på orderkvantitet och konfiguration, med volymrabatter tillgängliga på begäran.

Validera TW1914G36NL på ditt kretskort först. Prover finns tillgängliga för designvalidering, och den mekaniska ritningen visar fotavtrycket innan du fastställer layouten. Begär ett prov eller en offert.

Product Packaging Information

Package Tray (Reel packaging options available)
Carton size 32*30*31cm
Qty/carton 1200pcs
G.W/carton 8.5kg
Visa alla uppgifter

Product Specifications

RJ Type 10P8C(RJ45)
Ports 1x1
Speed 10/100/1000 Base-T
Latch Type Down
LED Orange&Green/ Yellow
Shielding Shield with EMI Finger
PCB Mount Type Through Hole
Orientation Right Angle (90°)
AutoMDIX Yes
PCB Material FR4
Contact Material Gold
Contact Plating Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification RoHS Compliant
Product Length (Inches/mm) 0.839/ 21.30
Product Width (Inches/mm) 0.626/ 15.90
Product Height (Inches/mm) 0.528/ 13.40
Temperature 0℃ ~ 70℃
Compatible Brands Hanrun, UDE

Related jacks

Same family, different latch, LED or plating option.

Kostnadseffektiva alternativ för stora märken av RJ45-uttag

Står du inför långa ledtider eller höga kostnader från stora kontakttillverkare? Vi erbjuder högkvalitativa, direkt utbytbara ersättningar för standard modulära uttag från TE, Molex, Amphenol och Wurth. Våra kontakter matchar industristandard fotavtryck och prestandaspecifikationer till ett mer konkurrenskraftigt pris.

Från Flash, 3µ", 6µ", 15µ", 30µ", till 50µ" guldplätering
Dela ritningen för att få en motsvarande matchning
Korta ledtider och konsekvent tillverkning i Taiwan
100% testade för kontaktresistans och isoleringsintegritet
Request Custom Quote

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the Hanrun HR941132C?
The TW1914G36NL from TeleWire Technology cross-references to the Hanrun HR941132C and to LINK-PP LPJG0803G25NL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Which manufacturers' parts does the TW1914G36NL replace?
The TW1914G36NL cross-references to Hanrun HR941132C; UDE RB1-2A5BAK1A, and to LINK-PP LPJG0803G25NL. TeleWire Technology publishes the full cross-reference so a sourcing engineer can qualify one Taiwan-built part against several incumbents at once.
How do I qualify the TW1914G36NL as a second source?
Request a sample of the TW1914G36NL and the mechanical drawing from TeleWire Technology, then check the footprint against the Hanrun HR941132C on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
