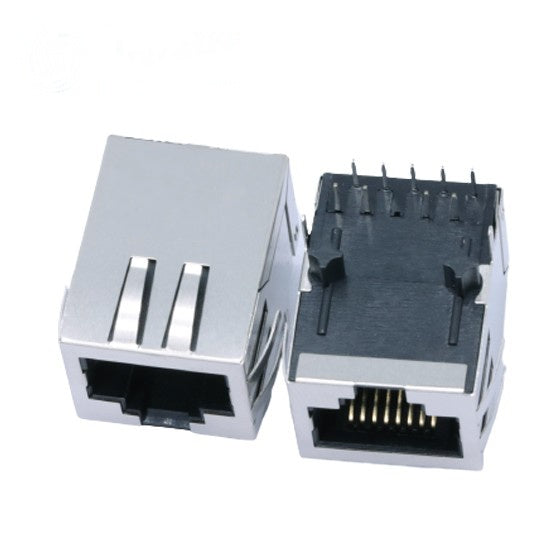

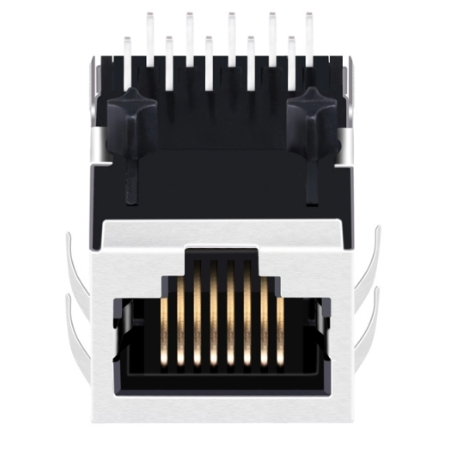

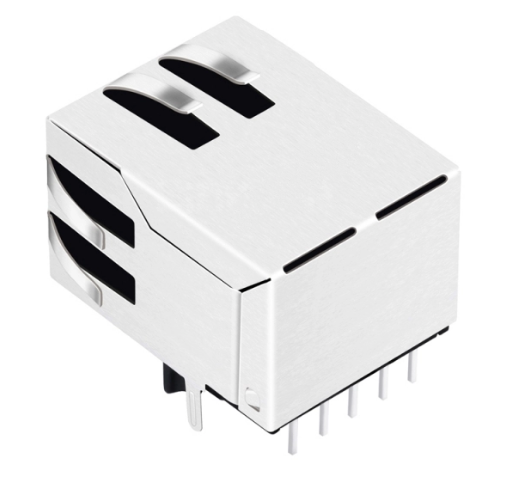

TW5814CNL 10/100/1000 Base-T RJ45 MagJack, Tab Down, inga lysdioder

TeleWire Technology TW5814CNL är ett 10/100/1000 Base-T EMI-skärmat RJ45 MagJack med integrerad magnetik. Tillverkad i Taiwan.

Korsreferens

  • WIZnet RB1-105BAK1A — TW5814CNL är en korsreferens till denna komponent.
  • LINK-PP LPJG4803CNL — samma fotavtryck, tillverkad utanför Kina.

Urvalsnoteringar

  • 10/100/1000 Base-T — gränssnittshastigheten som magnetiken är anpassad för.
  • −40 °C till +85 °C — industriellt temperaturområde, inte den kommersiella 0 till 70-gradersklassen.
  • Inga lysdioder — inga ljusledare som behöver passas in mot panelutskärningen.
  • Integrerad magnetik — isolering på alla fyra par, kort dragning till PHY.

Typisk tillämpning: industriell gigabit-switchning i skåp som utsätts för stora temperaturvariationer.

Priset för TW5814CNL varierar från 0,50 till 3,00 USD beroende på orderkvantitet och konfiguration, med volymnivåer tillgängliga på begäran.

Validera TW5814CNL på ditt kretskort först. Prover finns tillgängliga för designvalidering, och den mekaniska ritningen visar fotavtrycket innan du fastställer layouten. Begär ett prov eller en offert.

Information om produktförpackning

Förpackning Tråg (alternativ för rullförpackning finns)
Kartongstorlek 32*30*31cm
Antal/kartong 1200st
Bruttovikt/kartong 8.5kg

Produktritning

[del] mekanisk ritningDimensions, footprint and pin-out
Visa alla uppgifter

Produktspecifikationer

RJ-typ 10P8C(RJ45)
Portar 1x1
Hastighet 10/100/1000 Base-T
Låstyp Down
Skärmning Shield with EMI Finger
PCB-monteringstyp Through Hole
Orientering Right Angle (90°)
AutoMDIX Yes
PCB-material FR4
Kontaktmaterial Guld
Kontaktplätering Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certifiering RoHS-kompatibel
Produktlängd (tum/mm) 0.839/ 21.30
Produktbredd (tum/mm) 0.626/ 15.90
Produkthöjd (tum/mm) 0.528/ 13.40
Temperatur -40℃ ~ 85℃
Kompatibla varumärken Taimag

Relaterade uttag

Samma familj, annan låstyp, LED- eller pläteringsalternativ.

Kostnadseffektiva alternativ för RJ45-uttag från stora varumärken

Har du långa ledtider eller höga kostnader från stora kontaktdonsmärken? Vi tillhandahåller högkvalitativa, direkta ersättningsprodukter för standardmodulära uttag från TE, Molex, Amphenol, Wurth, Halo, Bel Fuse och Pulse. Våra kontaktdon matchar branschstandardens fotavtryck och prestandaspecifikationer till en mer konkurrenskraftig prisnivå.

Från Flash, 3µ", 6µ", 15µ", 30µ" till 50µ" guldplätering
Dela ritningen för att få en likvärdig matchning
Korta ledtider och konsekvent tillverkning i Taiwan
100 % testad för kontaktresistans och isoleringsintegritet
Begär anpassad offert

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the WIZnet RB1-105BAK1A?
The TW5814CNL from TeleWire Technology cross-references to the WIZnet RB1-105BAK1A and to LINK-PP LPJG4803CNL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Can the TW5814CNL be built to a different configuration?
Yes. The standard TW5814CNL ships with a tab-down latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing, while holding the footprint that matches WIZnet RB1-105BAK1A.
How do I qualify the TW5814CNL as a second source?
Request a sample of the TW5814CNL and the mechanical drawing from TeleWire Technology, then check the footprint against the WIZnet RB1-105BAK1A on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
