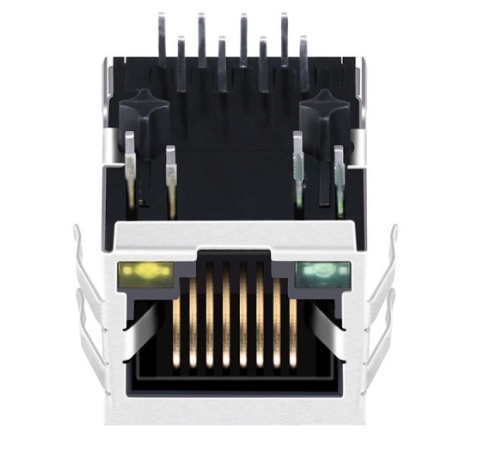

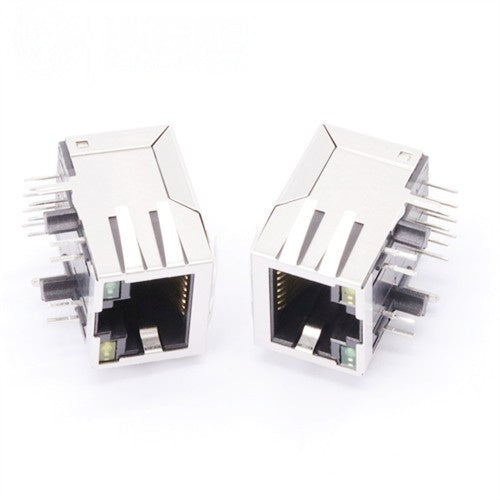

TW1161ABNL 10/100 Base-T RJ45 MagJack, Tab Down, Grön/Gul LED

TeleWire Technology TW1161ABNL är ett 10/100 Base-T EMI-skärmat RJ45 MagJack med integrerad magnetik. Tillverkad i Taiwan.

Korsreferens

  • Pulse J00-0051NL — TW1161ABNL är en korsreferens till denna komponent.
  • LINK-PP LPJ0050ABNL — samma fotavtryck, anskaffad utanför Kina.

Urvalsanteckningar

  • 10/100 Base-T — gränssnittshastigheten som magnetiken är anpassad för.
  • Gröna/gula lysdioder — indikerar status inställd av värdens PHY-design.
  • Integrerad magnetik — isolering på alla fyra par, kort dragning till PHY.
  • EMI-jordningsflikar — skärmvägen sluts mot chassits ram.

Typisk tillämpning: fältenheter där ett 100 Mbit/s-uttag är hela nätverkskravet.

Prissättningen för TW1161ABNL varierar från 0,50 till 3,00 USD beroende på orderkvantitet och konfiguration, med volymnivåer tillgängliga på begäran.

Validera TW1161ABNL på ditt kretskort först. Prover finns tillgängliga för designvalidering, och den mekaniska ritningen visar fotavtrycket innan du fastställer en layout. Begär ett prov eller en offert.

Product Packaging Information

Package Tray (Reel packaging options available)
Carton size 32*30*31cm
Qty/carton 1200pcs
G.W/carton 8.5kg
Visa alla uppgifter

Product Specifications

RJ Type 8P8C(RJ45)
Ports 1x1
Speed 10/ 100 Base-T
Latch Type Down
LED Green/ Yellow
Shielding Shield with EMI Finger
PCB Mount Type Through Hole
Orientation Right Angle (90°)
AutoMDIX Yes
PCB Material FR4
Contact Material Gold
Contact Plating Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification RoHS Compliant
Product Length (Inches/mm) 0.839/ 21.30
Product Width (Inches/mm) 0.626/ 15.90
Product Height (Inches/mm) 0.531/ 13.50
Temperature 0℃ ~ 70℃
Compatible Brands Pulse

Related jacks

Same family, different latch, LED or plating option.

Kostnadseffektiva alternativ för stora märken av RJ45-uttag

Står du inför långa ledtider eller höga kostnader från stora kontakttillverkare? Vi erbjuder högkvalitativa, direkt utbytbara ersättningar för standard modulära uttag från TE, Molex, Amphenol och Wurth. Våra kontakter matchar industristandard fotavtryck och prestandaspecifikationer till ett mer konkurrenskraftigt pris.

Från Flash, 3µ", 6µ", 15µ", 30µ", till 50µ" guldplätering
Dela ritningen för att få en motsvarande matchning
Korta ledtider och konsekvent tillverkning i Taiwan
100% testade för kontaktresistans och isoleringsintegritet
Request Custom Quote

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the Pulse J00-0051NL?
The TW1161ABNL from TeleWire Technology cross-references to the Pulse J00-0051NL and to LINK-PP LPJ0050ABNL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Can the TW1161ABNL be built to a different configuration?
Yes. The standard TW1161ABNL ships with Green/ Yellow LEDs and a tab-down latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing, while holding the footprint that matches Pulse J00-0051NL.
How do I qualify the TW1161ABNL as a second source?
Request a sample of the TW1161ABNL and the mechanical drawing from TeleWire Technology, then check the footprint against the Pulse J00-0051NL on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
