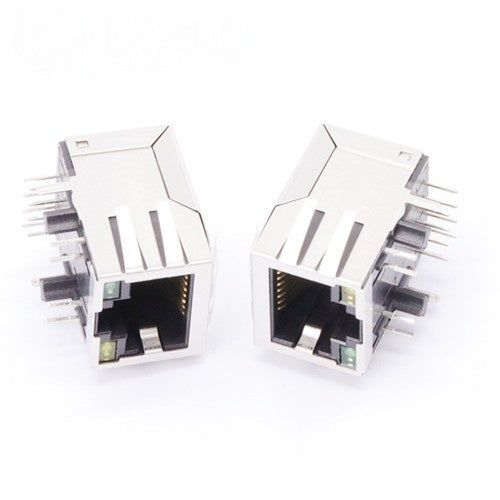

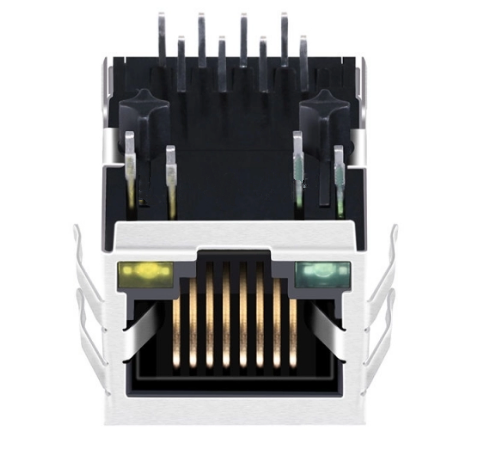

TW5124AHNL, 10/100 Base RJ45 med transformatorflänk Nedåt Grön/Gul LED

  • Kompatibel med Pulse: J1B1211CFD för bevisad branschkompatibilitet
  • Högpresterande enhet som stöder hastigheter på 10/100 Base-T för snabb ethernet-anslutning
  • RJ45 med integrerad transformator som säkerställer tillförlitlig signalöverföring och brusimmunitet
  • Nedåtvänd konfiguration med gröna/gula LED-indikatorer för omfattande statusövervakning
  • Optimerad för fast ethernet-applikationer som kräver visuell återkoppling och signalintegritet
  • Priser varierar från 0,50 USD till 3,00 USD beroende på orderkvantitet och specifikationer, och volymrabatter finns tillgängliga för stora ordervolymer

Information om produktförpackning

Förpackning Tråg (alternativ för rullförpackning finns)
Kartongstorlek 32*30*31cm
Antal/kartong 1200st
Bruttovikt/kartong 8.5kg

Produktritning

[del] mekanisk ritningDimensions, footprint and pin-out
Visa alla uppgifter

Produktspecifikationer

RJ-typ 8P8C(RJ45)
Portar 1x1
Hastighet 10/ 100 Base-T
Låstyp Down
LED Green/ Yellow
Skärmning Shield with EMI Finger
PCB-monteringstyp Through Hole
Orientering Right Angle (90°)
AutoMDIX Yes
PCB-material FR4
Kontaktmaterial Guld
Kontaktplätering Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certifiering RoHS-kompatibel
Produktlängd (tum/mm) 0.839/ 21.30
Produktbredd (tum/mm) 0.626/ 15.90
Produkthöjd (tum/mm) 0.528/ 13.40
Temperatur -40℃ ~ 85℃
Kompatibla varumärken Pulse

Relaterade uttag

Samma familj, annan låstyp, LED- eller pläteringsalternativ.

Kostnadseffektiva alternativ för RJ45-uttag från stora varumärken

Har du långa ledtider eller höga kostnader från stora kontaktdonsmärken? Vi tillhandahåller högkvalitativa, direkta ersättningsprodukter för standardmodulära uttag från TE, Molex, Amphenol, Wurth, Halo, Bel Fuse och Pulse. Våra kontaktdon matchar branschstandardens fotavtryck och prestandaspecifikationer till en mer konkurrenskraftig prisnivå.

Från Flash, 3µ", 6µ", 15µ", 30µ" till 50µ" guldplätering
Dela ritningen för att få en likvärdig matchning
Korta ledtider och konsekvent tillverkning i Taiwan
100 % testad för kontaktresistans och isoleringsintegritet
Begär anpassad offert

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the WIZnet J1B1211CFD?
The TW5124AHNL from TeleWire Technology cross-references to the WIZnet J1B1211CFD and to LINK-PP LPJ4013AHNL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Can the TW5124AHNL be built to a different configuration?
Yes. The standard TW5124AHNL ships with Green/ Yellow LEDs and a tab-down latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing, while holding the footprint that matches WIZnet J1B1211CFD.
How do I qualify the TW5124AHNL as a second source?
Request a sample of the TW5124AHNL and the mechanical drawing from TeleWire Technology, then check the footprint against the WIZnet J1B1211CFD on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
