Złącze RJ45 bez transformatora

Złącze RJ45 bez transformatora to samo złącze — obudowa, styki i ekran, bez wbudowanych elementów magnetycznych izolacji. Transformator znajduje się na płytce PCB, co pozwala na wybór komponentów magnetycznych zgodnie z zaleceniami dostawcy układu PHY i zazwyczaj obniża koszt oraz wysokość złącza. TeleWire Technology produkuje 116 takich modeli na Tajwanie.

  • Dostawca układu PHY określa własne komponenty magnetyczne, certyfikowane dla danego układu krzemowego.
  • Port nie obsługuje standardu Ethernet — obudowy RJ45 są powszechnie stosowane w interfejsach szeregowych i konsolowych, które nie wymagają izolacji.
  • Ograniczeniem jest wysokość lub koszt — dyskretne gniazdo jest niższe i tańsze niż odpowiednik typu MagJack.

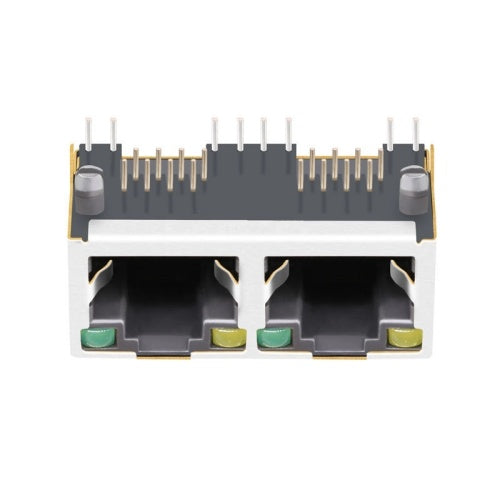

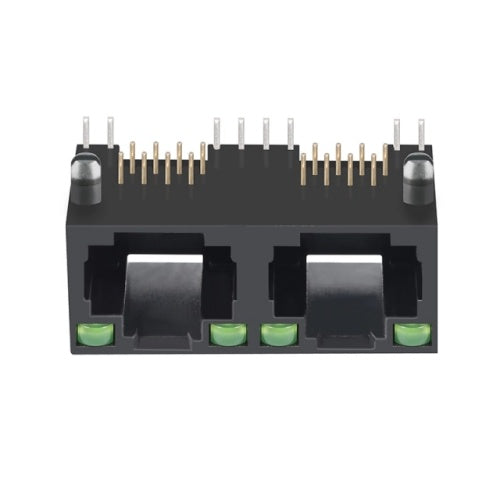

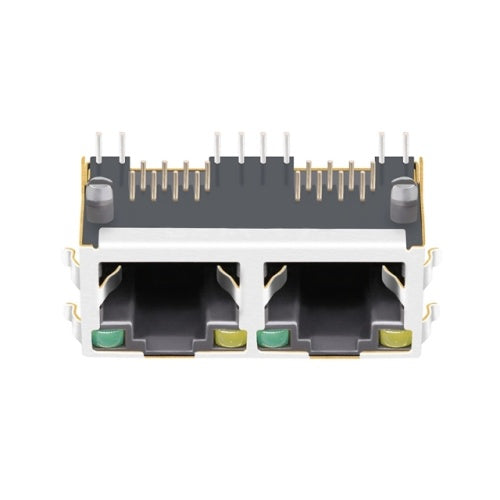

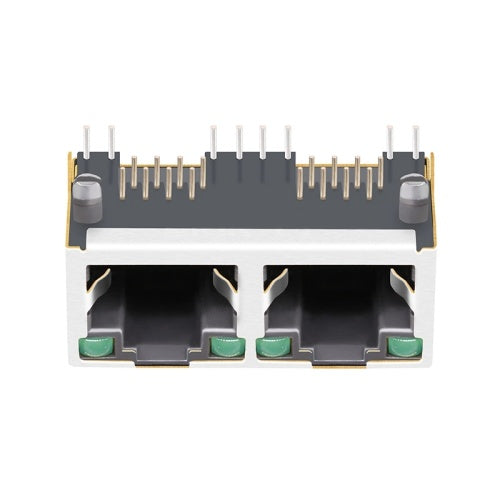

Wersje ekranowane i nieekranowane, zgodne z Cat5e i Cat6, z wypustką skierowaną w górę lub w dół, kątowe i pionowe, do montażu przewlekanego (THT) i powierzchniowego (SMT). Odpowiedniki dla produktów TE Connectivity, Amphenol, Molex i Bel Fuse.

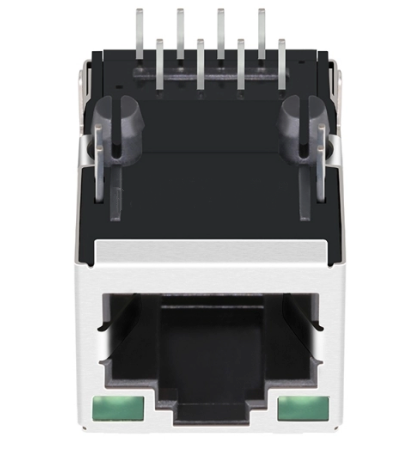

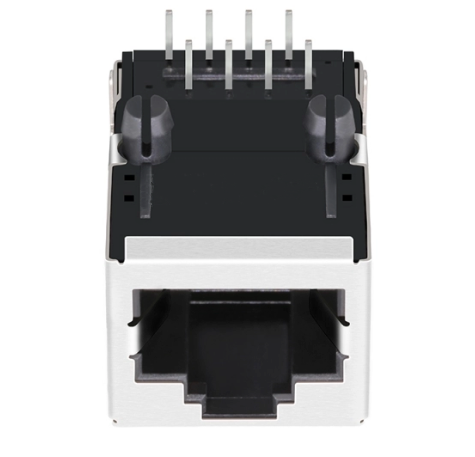

Non-integrated RJ45 modular jack connector, shielded & unshielded options available, TeleWire Technology
ISO 9001:2015
Certyfikowana jakość
Fabryka na Tajwanie
Bezpośrednia produkcja
Wsparcie techniczne w USA
Bezpośrednie wsparcie inżynieryjne
Alternatywa dla TE Connectivity
Wsparcie w zakresie zamienników

Nie możesz znaleźć potrzebnego złącza RJ?

Nasza strona internetowa zawiera tylko ułamek naszych możliwości. Produkujemy tysiące gniazd modułowych, których nie prezentujemy online. Prześlij swój rysunek lub specyfikację tutaj, a my przeprowadzimy dla Ciebie proces doboru zamiennika.

Niestandardowe złocenie (do 50u")
Solidne opcje ekranowania
Różnorodne formaty
Kompatybilność pin-to-pin
Inżynieryjna weryfikacja tego samego dnia
Materiały wysokotemperaturowe do lutowania rozpływowego
Zapytanie ofertowe

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

Zastosowania przemysłowe

Sprawdzona wydajność w różnych branżach

Płyty główne przemysłowe

Gniazda montowane pionowo do komputerów przemysłowych (IPC) i płyt wbudowanych wymagających dostępu do kabli od góry.

Panele krosowe

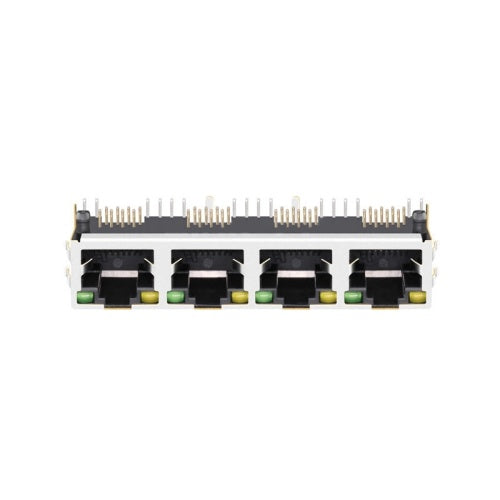

Gniazda wieloportowe o wysokiej gęstości (2x4, 2x6) do hubów sieciowych i paneli krosowych.

Elektronika użytkowa

Ekonomiczne gniazda nieekranowane do dekoderów, konsol do gier i telewizorów Smart TV.

Laptopy i terminale typu Thin Client

Złącza o ultra-niskim profilu (typu wpuszczanego) w celu zminimalizowania wysokości urządzenia.

Telefonia i VoIP

Standardowe dyskretne gniazda RJ45 oraz RJ11/RJ12 do telefonów VoIP i sprzętu komunikacyjnego.

Urządzenia medyczne

Gniazda o wysokiej niezawodności z pozłacanymi stykami 50u" do portów sprzętu diagnostycznego.

Dlaczego warto wybrać nasze niezintegrowane gniazda modułowe RJ45?

Precyzyjna inżynieria z Tajwanu

W przeciwieństwie do typowych złączy masowych, nasze gniazda są projektowane na Tajwanie z wykorzystaniem precyzyjnego tłoczenia i formowania, co zapewnia stałą stabilność mechaniczną.

Zoptymalizowana integralność sygnału

Stawiamy na precyzyjne wyrównanie pinów, aby zapobiec niedopasowaniu impedancji, co gwarantuje niezawodne działanie w szybkich aplikacjach Cat5e i Cat6.

Elastyczne wsparcie produkcji

Obsługujemy zarówno zlecenia typu high-mix, low-volume dla projektów specjalistycznych, jak i produkcję masową na dużą skalę dla globalnych łańcuchów dostaw.

Ekonomiczna architektura dyskretna

Zaprojektowane specjalnie dla płytek z oddzielnymi transformatorami LAN, zapewniając wysokiej jakości interfejs mechaniczny bez zbędnych kosztów komponentów.

Dlaczego warto wybrać nasze niezintegrowane gniazda modułowe RJ45?

FAQ techniczne

Często zadawane pytania przez zespoły zakupowe i inżynieryjne.

Czym jest niezintegrowane (dyskretne) złącze RJ45?

Niezintegrowane lub „dyskretne” złącze RJ45 to standardowe gniazdo modułowe, które nie zawiera wewnętrznych transformatorów magnetycznych. Komponenty izolacji magnetycznej i filtrowania są umieszczone oddzielnie na płytce PCB (transformator LAN). Ta architektura jest często stosowana w celu obniżenia kosztów złącza lub dostosowania do specyficznych układów płytek.

Czy Wasze dyskretne gniazda RJ45 są kompatybilne z lutowaniem rozpływowym?

Tak. Oferujemy wysokotemperaturowe gniazda dyskretne wykonane z materiałów LCP (polimer ciekłokrystaliczny) lub nylonu wysokotemperaturowego, zaprojektowane specjalnie tak, aby wytrzymać temperatury lutowania rozpływowego IR (do 260°C), co czyni je idealnymi do zautomatyzowanych linii montażowych SMT.

Jakie kategorie wydajności (Cat5e/Cat6) są dostępne?

Chociaż złącze jest pasywne, jego fizyczna geometria wpływa na wydajność. Produkujemy gniazda dyskretne, które spełniają wymagania warstwy fizycznej Cat5e (100 MHz) i Cat6 (250 MHz), zapewniając minimalne przesłuchy i tłumienie odbiciowe przy odpowiednim układzie PCB i komponentach magnetycznych.

Czy oferujecie próbki do testów i walidacji?

Tak, wspieramy projekty OEM/ODM, dostarczając próbki do walidacji inżynieryjnej. W przypadku standardowych części „katalogowych” próbki są często wysyłane w ciągu 48 godzin. W przypadku specyfikacji niestandardowych możemy szybko przygotować prototypy dzięki naszemu wewnętrznemu działowi inżynieryjnemu na Tajwanie.

Czy mogę dostosować grubość złocenia pinów stykowych?

Oczywiście. Standardowe specyfikacje często wymagają złocenia typu Gold Flash lub 6u". Jednak w przypadku trudnych warunków środowiskowych lub zastosowań przemysłowych możemy zwiększyć grubość złocenia obszaru styku do 15u", 30u" lub 50u", aby zapobiec utlenianiu i zapewnić długotrwałą trwałość przez tysiące cykli łączeniowych.
