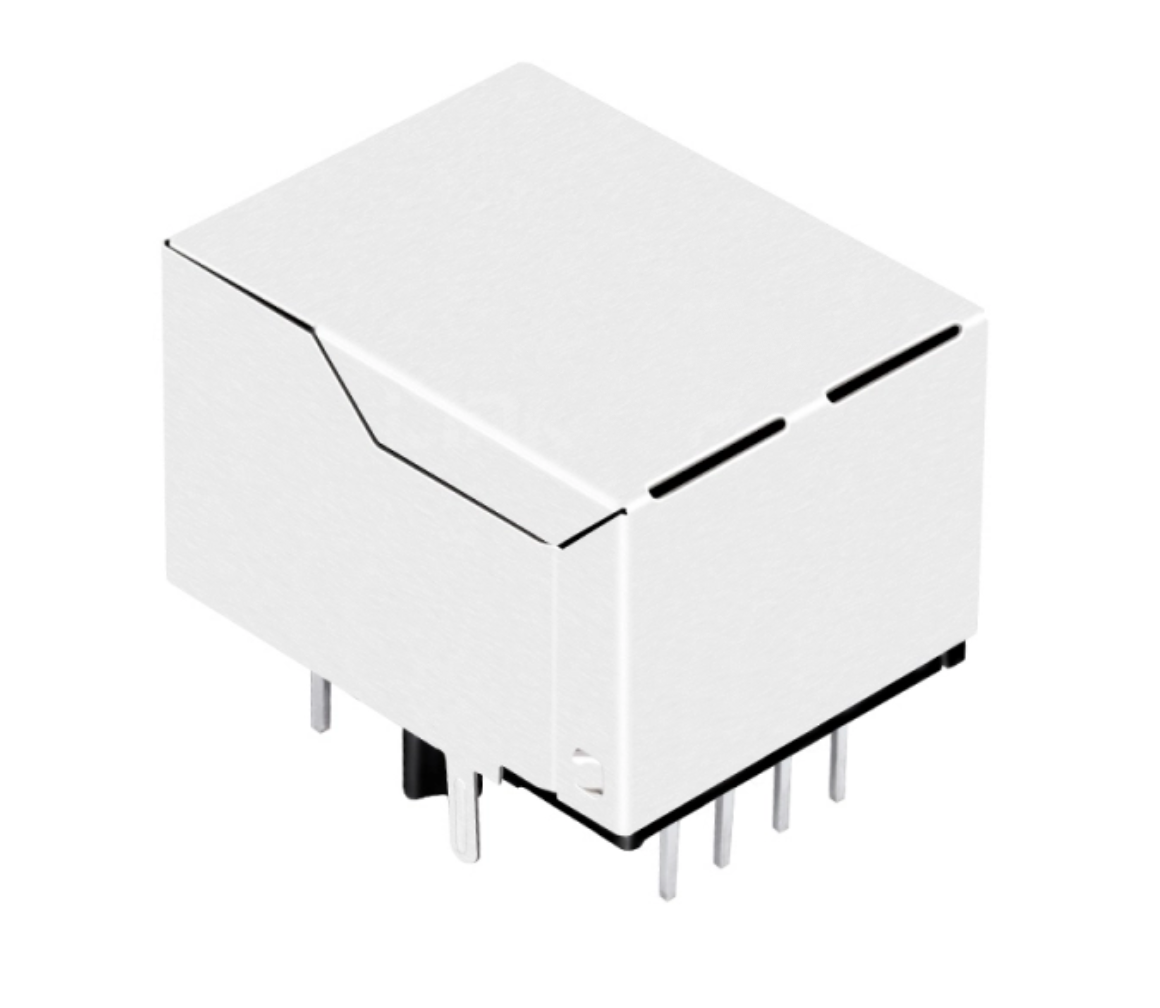

TW1124DHNL 10/100 Base-T RJ45 MagJack, 탭 다운, 녹색/황색 LED

TeleWire Technology TW1124DHNL은 마그네틱이 통합된 10/100 Base-T 차폐형 RJ45 MagJack입니다. 대만에서 제조되었습니다.

교차 참조

  • UDE RB1-126BAG1A — TW1124DHNL은 이 부품과 교차 참조됩니다.
  • X Multiple XMG-SK02-111009ANL — 동일한 풋프린트에서 사용 가능한 추가 호환 제품입니다.
  • X Multiple XMG-SK02-111009ANL-LFG-LA1 — 동일한 풋프린트에서 사용 가능한 추가 호환 제품입니다.

선택 시 참고 사항

  • 10/100 Base-T — 내부 트랜스포머는 해당 속도에 맞춰 사양화되었습니다.
  • 녹색/황색 LED — 내부 로직이 아닌 호스트 PHY에 연결됩니다.
  • EMI 핑거가 없는 차폐 쉘 — 베젤이 아닌 보드 접지를 통해 실드 리턴이 이루어집니다.
  • 통합 마그네틱 — 하나의 부품 배치로 개별 마그네틱과 관련 배선을 대체합니다.

일반적인 용도: 10/100 링크를 사용하는 빌딩 제어 패널 및 센서 게이트웨이.

TW1124DHNL의 가격은 주문 수량 및 구성에 따라 0.50달러에서 3.00달러(USD) 사이이며, 대량 구매 시 단계별 가격이 적용됩니다.

보드에서 TW1124DHNL을 먼저 검증하십시오. 설계 검증을 위한 샘플을 제공하며, 레이아웃을 확정하기 전에 기계 도면을 통해 풋프린트를 확인할 수 있습니다. 샘플 또는 견적을 요청하십시오.

제품 포장 정보

포장 방식 트레이 (릴 포장 옵션 가능)
카톤 규격 32*30*31cm
수량/카톤 1200개
총 중량/카톤 8.5kg

제품 도면

[부품] 기계 도면Dimensions, footprint and pin-out
전체 세부 정보 보기

제품 사양

RJ 유형 8P8C(RJ45)
포트 1x1
속도 10/ 100 Base-T
래치 유형 Down
LED Green/ Yellow
차폐(Shielding) Shield
PCB 실장 유형 Through Hole
방향 Right Angle (90°)
AutoMDIX Yes
PCB 재질 FR4
접점 재질 금
접점 도금 골드 플래시/ 6u"/ 15u"/ 30u"/ 50u"
인증 RoHS 준수
제품 길이 (인치/mm) 0.839/ 21.30
제품 폭 (인치/mm) 0.626/ 15.90
제품 높이 (인치/mm) 0.528/ 13.40
온도 0℃ ~ 70℃
호환 브랜드 UDE, X Multiple

관련 잭

동일 제품군, 다른 래치, LED 또는 도금 옵션.

주요 브랜드 RJ45 잭을 위한 비용 효율적인 대안

주요 커넥터 브랜드의 긴 리드 타임이나 높은 비용으로 고민하고 계신가요? 당사는 TE, Molex, Amphenol, Wurth, Halo, Bel Fuse 및 Pulse의 표준 모듈러 잭을 대체할 수 있는 고품질의 드롭인(drop-in) 제품을 제공합니다. 당사의 커넥터는 업계 표준 풋프린트 및 성능 사양을 충족하며 더욱 경쟁력 있는 가격대를 제공합니다.

Flash, 3µ", 6µ", 15µ", 30µ"에서 50µ"까지의 금도금 옵션
도면을 공유하여 동등한 제품을 확인하세요
짧은 리드 타임 및 대만 내 일관된 제조 공정
접촉 저항 및 절연 무결성에 대한 100% 테스트 완료
맞춤 견적 요청

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the UDE RB1-126BAG1A?
The TW1124DHNL from TeleWire Technology cross-references to the UDE RB1-126BAG1A and to LINK-PP LPJ0013BHNL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Which manufacturers' parts does the TW1124DHNL replace?
The TW1124DHNL cross-references to UDE RB1-126BAG1A; X Multiple XMG-SK02-111009ANL; X Multiple XMG-SK02-111009ANL-LFG-LA1, and to LINK-PP LPJ0013BHNL. TeleWire Technology publishes the full cross-reference so a sourcing engineer can qualify one Taiwan-built part against several incumbents at once.
How do I qualify the TW1124DHNL as a second source?
Request a sample of the TW1124DHNL and the mechanical drawing from TeleWire Technology, then check the footprint against the UDE RB1-126BAG1A on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
