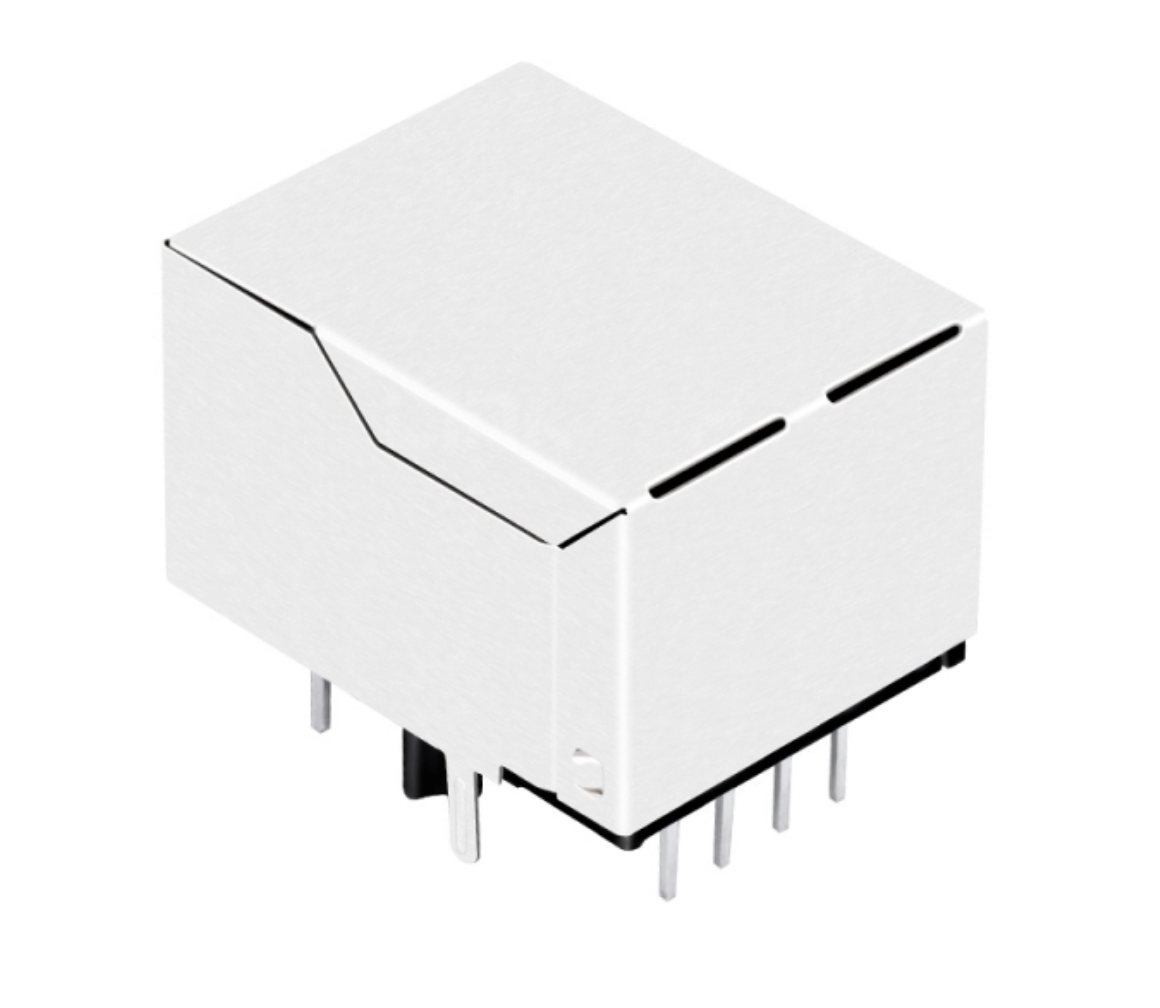

TW1266HENL 10/100 Base-T RJ45 MagJack, 탭 다운, 녹색/황색 LED
TeleWire Technology TW1266HENL은 마그네틱이 통합된 10/100 Base-T 차폐형 RJ45 MagJack입니다. 대만에서 제조되었습니다.
교차 참조
- Halo HFJ11-RP48E-S1L12RL — TW1266HENL은 이 부품과 교차 참조됩니다.
- LINK-PP LPJ0155HENL — 동일한 풋프린트, 중국 본토 외 지역에서 공급됩니다.
선택 참고 사항
- PoE, IEEE 802.3af — 데이터 페어를 통해 PSE에서 최대 15.4W까지 지원합니다.
- 10/100 Base-T — 내부 변압기가 권선된 속도입니다.
- 녹색/황색 LED — 호스트에서 구동되며, 링크 및 활동 매핑은 사용자가 설정합니다.
- EMI 핑거가 없는 차폐 쉘 — 접지는 기계적 방식이 아닌 레이아웃 결정 사항입니다.
일반적인 용도: 로컬 전원 콘센트가 없는 곳에 설치된 액세스 포인트 및 카메라.
TW1266HENL의 가격은 주문 수량 및 구성에 따라 0.50달러에서 3.00달러(USD) 사이이며, 요청 시 대량 구매 단계별 가격을 확인할 수 있습니다.
먼저 보드에서 TW1266HENL을 검증하십시오. 설계 검증을 위한 샘플을 제공하며, 레이아웃을 확정하기 전에 기계 도면을 통해 풋프린트를 확인할 수 있습니다. 샘플 또는 견적을 요청하십시오.
Product Packaging Information
| Package | Tray (Reel packaging options available) |
|---|---|
| Carton size | 32*30*31cm |
| Qty/carton | 1200pcs |
| G.W/carton | 8.5kg |
Product Specifications
| RJ Type | 10P8C(RJ45) |
|---|---|
| Ports | 1x1 |
| Speed | 10/ 100 Base-T |
| Latch Type | Down |
| LED | Green/ Yellow |
| Shielding | Shield |
| PCB Mount Type | Through Hole |
| Orientation | Right Angle (90°) |
| PoE | PoE |
| AutoMDIX | Yes |
| PCB Material | FR4 |
| Contact Material | Gold |
| Contact Plating | Gold Flash/ 6u"/ 15u"/ 30u"/ 50u" |
| Certification | RoHS Compliant |
| Product Length (Inches/mm) | 0.837/ 21.25 |
| Product Width (Inches/mm) | 0.627/ 15.93 |
| Product Height (Inches/mm) | 0.524/ 13.30 |
| Temperature | 0℃ ~ 70℃ |
| Compatible Brands | Halo |
Related jacks
-
TW27788BENL 10/100 Base-T RJ45 MagJack
탭 업(Tab Up)
녹색/황색 LED정가 $0.50 USD정가단가 단위 -
TW1215GENL
10/100 Base RJ45 변압기 포함 PoE 탭 다운 녹색/노란색 LED정가 $0.50 USD정가단가 단위 -
TW52019GENL
10/100 베이스 정류기 브리지 RJ45 PoE 변압기 탭 다운 녹색/노란색 LED정가 $0.50 USD정가단가 단위 -
TW5395GENL
10/100 베이스 RJ45 정류기 브리지 변압기 PoE 탭 다운 녹색/노란색 LED정가 $0.50 USD정가단가 단위 -
TW1368GENL
10/100 Base RJ45 변압기 포함 PoE 탭 다운 녹색/노란색 LED정가 $0.50 USD정가단가 단위 -
TW5625HENL 10/100 Base-T RJ45 MagJack
탭 다운
녹색/황색 LED정가 $0.50 USD정가단가 단위
주요 브랜드 RJ45 잭의 비용 효율적인 대안
주요 커넥터 브랜드의 긴 리드 타임 또는 높은 비용으로 어려움을 겪고 계십니까? TE, Molex, Amphenol, Wurth의 표준 모듈러 잭에 대한 고품질 드롭인 대체품을 제공합니다. 당사의 커넥터는 업계 표준 풋프린트 및 성능 사양을 더 경쟁력 있는 가격으로 충족합니다.
플래시, 3µ", 6µ", 15µ", 30µ"부터 50µ" 금 도금까지
도면을 공유하여 동등한 제품을 찾아보세요
대만에서의 짧은 리드 타임 및 일관된 제조
접촉 저항 및 절연 무결성에 대해 100% 테스트 완료
Request Custom Quote
What is a Taiwan-made alternative to the Halo HFJ11-RP48E-S1L12RL?
The TW1266HENL from TeleWire Technology cross-references to the Halo HFJ11-RP48E-S1L12RL and to LINK-PP LPJ0155HENL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Can the TW1266HENL be built to a different configuration?
Yes. The standard TW1266HENL ships with Green/ Yellow LEDs and a tab-down latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing, while holding the footprint that matches Halo HFJ11-RP48E-S1L12RL.
How do I qualify the TW1266HENL as a second source?
Request a sample of the TW1266HENL and the mechanical drawing from TeleWire Technology, then check the footprint against the Halo HFJ11-RP48E-S1L12RL on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
