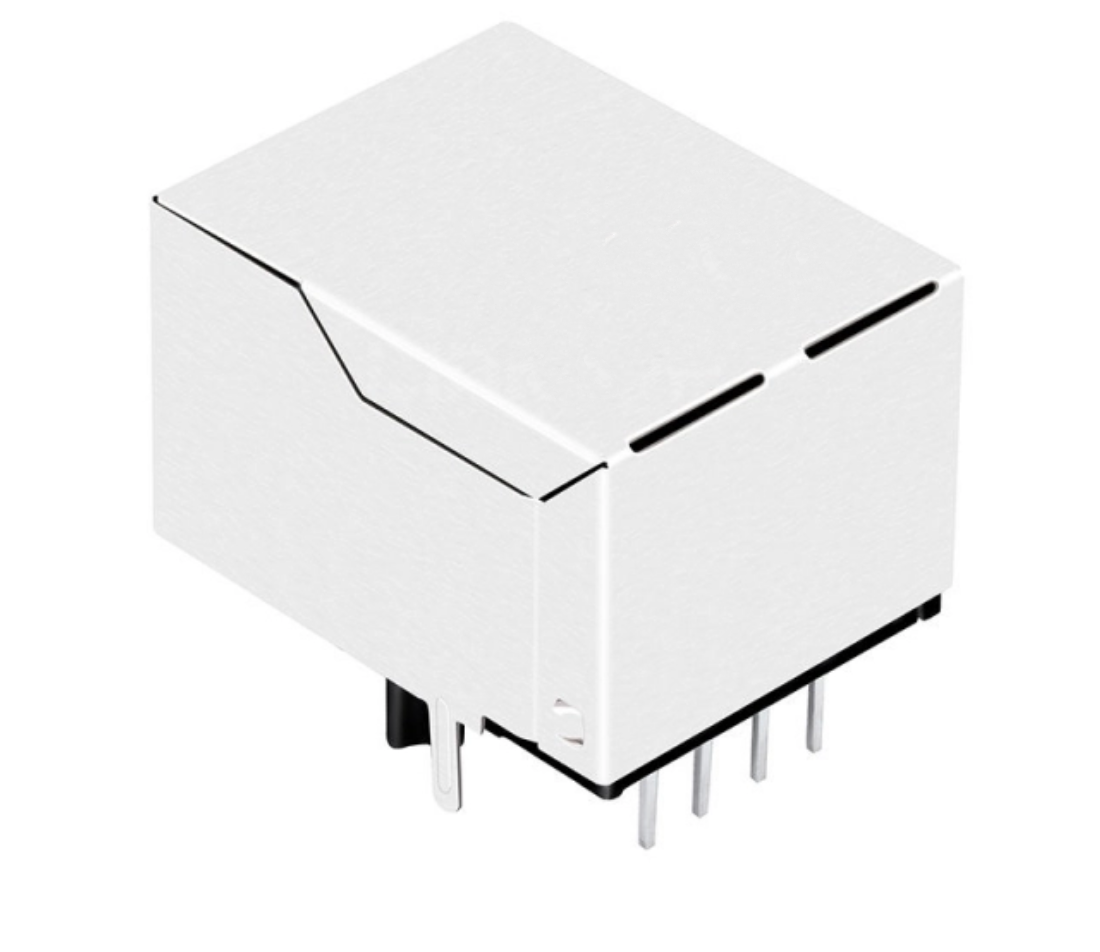

TW1122DNL 10/100 Base-T RJ45 MagJack, 탭 다운, LED 없음

TeleWire Technology TW1122DNL은 마그네틱이 통합된 10/100 Base-T 차폐형 RJ45 MagJack입니다. 대만에서 제조되었습니다.

교차 참조

  • Bel Fuse SI-60160-F — TW1122DNL은 이 부품과 교차 참조됩니다.
  • Bothhand LU1S041FLF — 동일한 풋프린트에서 사용 가능한 또 다른 호환 제품입니다.

선택 시 참고 사항

  • 10/100 Base-T — 마그네틱이 매칭되는 인터페이스 속도입니다.
  • LED 없음 — 패널 컷아웃에 맞출 라이트 파이프가 없습니다.
  • EMI 핑거가 없는 차폐 쉘 — 접지는 기계적 방식이 아닌 레이아웃 결정 사항입니다.
  • 통합 마그네틱 — 4개 페어 모두에 대한 절연 및 PHY로의 짧은 라우팅을 제공합니다.

일반적인 용도: 10/100 링크를 사용하는 빌딩 제어 패널 및 센서 게이트웨이.

TW1122DNL의 가격은 주문 수량 및 구성에 따라 $0.50에서 $3.00 USD 사이이며, 대량 구매 시 가격 단계는 요청 시 제공됩니다.

보드에서 TW1122DNL을 먼저 검증하십시오. 설계 검증을 위한 샘플을 제공하며, 기계 도면을 통해 레이아웃을 확정하기 전에 풋프린트를 확인할 수 있습니다. 샘플 또는 견적을 요청하십시오.

Product Packaging Information

Package Tray (Reel packaging options available)
Carton size 32*30*31cm
Qty/carton 1200pcs
G.W/carton 8.5kg
전체 세부 정보 보기

Product Specifications

RJ Type 8P8C(RJ45)
Ports 1x1
Speed 10/ 100 Base-T
Latch Type Down
Shielding Shield
PCB Mount Type Through Hole
Orientation Right Angle (90°)
AutoMDIX YES
PCB Material FR4
Contact Material Gold
Contact Plating Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification RoHS Compliant
Product Length (Inches/mm) 0.837/ 21.25
Product Width (Inches/mm) 0.627/ 15.93
Product Height (Inches/mm) 0.524/ 13.30
Temperature 0℃ ~ 70℃
Compatible Brands Belfuse, Bothhand, Halo, Pulse, Hanrun

Related jacks

Same family, different latch, LED or plating option.

주요 브랜드 RJ45 잭의 비용 효율적인 대안

주요 커넥터 브랜드의 긴 리드 타임 또는 높은 비용으로 어려움을 겪고 계십니까? TE, Molex, Amphenol, Wurth의 표준 모듈러 잭에 대한 고품질 드롭인 대체품을 제공합니다. 당사의 커넥터는 업계 표준 풋프린트 및 성능 사양을 더 경쟁력 있는 가격으로 충족합니다.

플래시, 3µ", 6µ", 15µ", 30µ"부터 50µ" 금 도금까지
도면을 공유하여 동등한 제품을 찾아보세요
대만에서의 짧은 리드 타임 및 일관된 제조
접촉 저항 및 절연 무결성에 대해 100% 테스트 완료
Request Custom Quote

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the Bel Fuse SI-60160-F?
The TW1122DNL from TeleWire Technology cross-references to the Bel Fuse SI-60160-F and to LINK-PP LPJ0011DNL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Which manufacturers' parts does the TW1122DNL replace?
The TW1122DNL cross-references to Bel Fuse SI-60160-F; Bothhand LU1S041F LF; Halo HFJ11-2450E-S1RL; Hanrun HR901105A; Hanrun HR901110A; Pulse J00-0014NL, and to LINK-PP LPJ0011DNL. TeleWire Technology publishes the full cross-reference so a sourcing engineer can qualify one Taiwan-built part against several incumbents at once.
How do I qualify the TW1122DNL as a second source?
Request a sample of the TW1122DNL and the mechanical drawing from TeleWire Technology, then check the footprint against the Bel Fuse SI-60160-F on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
