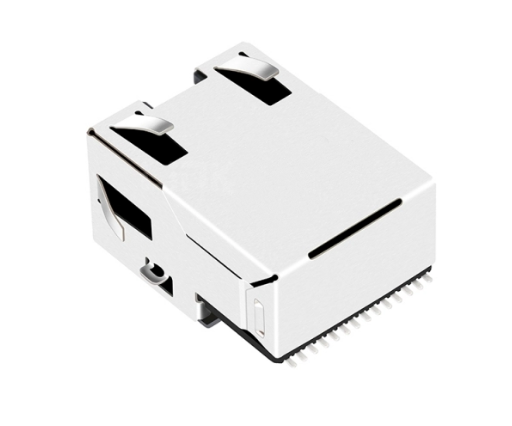

TWL20071CNL جک مغناطیسی RJ45 با پروفیل کوتاه 10/100 Base-T، زبانه رو به بالا، بدون LED

محصول TWL20071CNL از شرکت TeleWire Technology، یک جک مغناطیسی RJ45 با محافظ EMI-finger و مغناطیسهای یکپارچه برای شبکه 10/100 Base-T است. ساخت تایوان.

مرجع جایگزین

  • LINK-PP LPJ19960CNL — دارای جای پای (footprint) یکسان، تولید شده در خارج از سرزمین اصلی چین.

نکات انتخاب

  • PoE, IEEE 802.3af — تا 15.4 وات در PSE از طریق زوجهای داده.
  • بدنه با پروفیل کوتاه — ارتفاع کاهشیافته برای مواردی که فاصله بین برد تا درب محفظه محدود است.
  • 10/100 Base-T — مغناطیسهای منطبق برای این نرخ انتقال، بدون نیاز به ترانسفورماتور خارجی.
  • −40 °C تا +85 °C — محدوده دمایی مورد نیاز برای محیطهای بیرونی و کف کارخانهها.

کاربرد معمول: نقاط انتهایی تغذیهشونده که در آن کابل شبکه همزمان وظیفه انتقال داده و تأمین برق دستگاه را بر عهده دارد.

قیمت TWL20071CNL بسته به مقدار سفارش و پیکربندی، از 0.50 تا 3.00 دلار آمریکا متغیر است و سطوح قیمتی برای سفارشهای عمده در صورت درخواست ارائه میشود.

ابتدا TWL20071CNL را روی برد خود تست کنید. نمونهها برای اعتبارسنجی طراحی در دسترس هستند و نقشه مکانیکی، جای پای قطعه را پیش از نهایی کردن طرح برد نشان میدهد. درخواست نمونه یا استعلام قیمت کنید.

Product Packaging Information

Package Tray (Reel packaging options available)
Carton size 32*30*31cm
Qty/carton 1200pcs
G.W/carton 8.5kg
View full details

Product Specifications

RJ Type 12P8C(RJ45)
Ports 1x1
Speed 10/ 100 Base-T
Latch Type Up
Shielding Shield with EMI Finger
PCB Mount Type Surface Mount
Orientation Right Angle (90°)
PoE PoE
AutoMDIX Yes
PCB Material FR4
Contact Material Gold
Contact Plating Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification RoHS Compliant
Product Length (Inches/mm) 0.846/ 21.60
Product Width (Inches/mm) 0.614/ 15.60
Product Height (Inches/mm) 0.457/ 11.60
Temperature -40℃ ~ 85℃
Compatible Brands Amphenol

Related jacks

Same family, different latch, LED or plating option.

جایگزینهای مقرونبهصرفه برای جکهای RJ45 برندهای اصلی

آیا با زمان تحویل طولانی یا هزینههای بالای برندهای اصلی کانکتور مواجه هستید؟ ما جایگزینهای با کیفیت بالا و قابل تعویض مستقیم برای جکهای ماژولار استاندارد از TE، Molex، Amphenol و Wurth ارائه میدهیم. کانکتورهای ما با طرحهای استاندارد صنعتی و مشخصات عملکردی با قیمتی رقابتیتر مطابقت دارند.

از آبکاری طلای فلش، 3 میکرون، 6 میکرون، 15 میکرون، 30 میکرون، تا 50 میکرون
نقشه را به اشتراک بگذارید تا تطابق معادل را دریافت کنید
زمان تحویل کوتاه و تولید پایدار در تایوان
100% تست شده برای مقاومت تماسی و یکپارچگی عایق
Request Custom Quote

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

Who manufactures the TWL20071CNL?
The TWL20071CNL is an original design manufactured by TeleWire Technology in Taiwan. Send the footprint or mechanical drawing you are designing against and the TeleWire Technology engineering team will confirm compatibility.
Can the TWL20071CNL be built to a different configuration?
Yes. The standard TWL20071CNL ships with a tab-up latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing. Send the drawing you are designing against and the engineering team will confirm what is achievable.
How do I qualify the TWL20071CNL as a second source?
Request a sample of the TWL20071CNL and the mechanical drawing from TeleWire Technology, then check the footprint against LINK-PP LPJ19960CNL on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
