• RJ45 Jack Connector without Transformer Tab Up - TWE612NFNL - Main View
  • RJ45 Jack Connector without Transformer Tab Up - TWE612NFNL - Second View

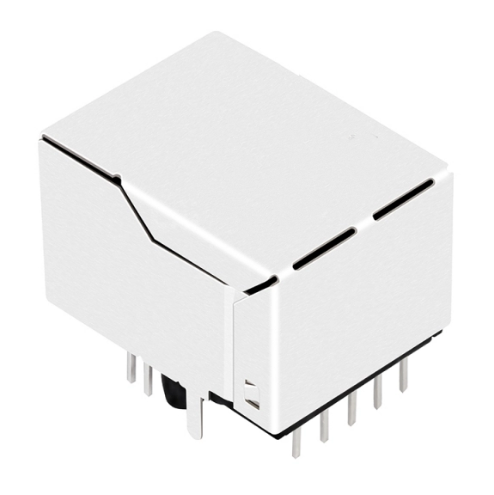

  • RJ45 Jack Connector without Transformer Tab Up - TWE612NFNL - Third View
1 3

TWE612NFNL، موصل RJ45 بدون محول علامة لأعلى مع LED أخضر/ أخضر

  • سازگار با
    پالس: JXD1-0045NL
  • مطابق با استانداردهای متعدد صنعت، تضمین کننده استفاده قابل اعتماد و کارآمد
  • ایده آل برای اینترکام، کامپیوتر صنعتی، روتر و سوئیچ
  • قیمت ها از 0.10 دلار تا 3.00 دلار آمریکا بسته به میزان سفارش و مشخصات و تخفیفات عمده برای سفارشات حجم بالا

اطلاعات بستهبندی محصول

نوع بستهبندی سینی (گزینههای بستهبندی رول موجود است)
اندازه کارتن 32*30*31 سانتیمتر
تعداد در کارتن 1200 عدد
وزن ناخالص/کارتن 8.5 کیلوگرم

نقشه فنی محصول

نقشه مکانیکی [قطعه]Dimensions, footprint and pin-out
View full details

مشخصات فنی محصول

نوع RJ 8P8C(RJ45)
تعداد پورت 1x1
نوع ضامن Up
LED Green/ Green
شیلدینگ Shield
نوع نصب روی PCB Through Hole
جهت قرارگیری Right Angle (90°)
AutoMDIX Yes
جنس PCB FR4
جنس کنتاکت طلا
آبکاری کنتاکت Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
گواهینامه مطابق با RoHS
طول محصول (اینچ/میلیمتر) 0.815/ 20.70
عرض محصول (اینچ/میلیمتر) 0.608/ 15.45
ارتفاع محصول (اینچ/میلیمتر) 0.510/ 12.95
دما -40℃ ~ 85℃
برندهای سازگار Pulse

جکهای مرتبط

همخانواده، با ضامن، LED یا گزینه آبکاری متفاوت.

جایگزینهای مقرونبهصرفه برای جکهای RJ45 برندهای معتبر

آیا با زمانهای تحویل طولانی یا هزینههای بالای برندهای بزرگ کانکتور مواجه هستید؟ ما جایگزینهای باکیفیت و کاملاً سازگار برای جکهای ماژولار استاندارد از برندهای TE، Molex، Amphenol، Wurth، Halo، Bel Fuse و Pulse ارائه میدهیم. کانکتورهای ما با ابعاد استاندارد صنعتی و مشخصات عملکردی مشابه، با قیمتی رقابتیتر عرضه میشوند.

از آبکاری طلا با ضخامت Flash، 3µ، 6µ، 15µ، 30µ تا 50µ
نقشه فنی را برای دریافت معادل دقیق ارسال کنید
زمان تحویل کوتاه و تولید پایدار در تایوان
تست ۱۰۰٪ برای مقاومت اتصال و یکپارچگی عایق
درخواست استعلام قیمت سفارشی

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the Pulse JXD1-0045NL?
The TWE612NFNL from TeleWire Technology cross-references to the Pulse JXD1-0045NL and to LINK-PP LPJE501NFNL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Can the TWE612NFNL be built to a different configuration?
Yes. The standard TWE612NFNL ships with Green/ Green LEDs and a tab-up latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing, while holding the footprint that matches Pulse JXD1-0045NL.
How do I qualify the TWE612NFNL as a second source?
Request a sample of the TWE612NFNL and the mechanical drawing from TeleWire Technology, then check the footprint against the Pulse JXD1-0045NL on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
