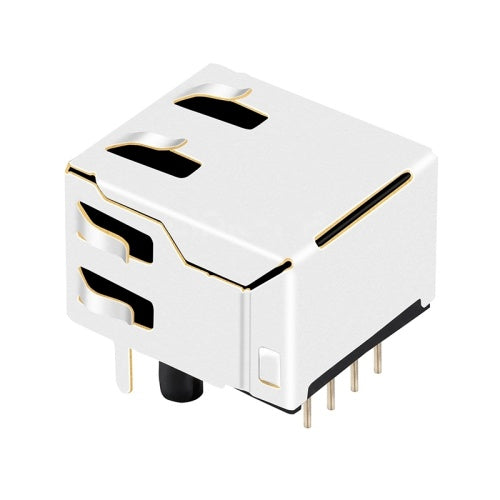

• RJ45 Modular Jack Connector without Transformer Tab Down - TWE2916CNL - Main View

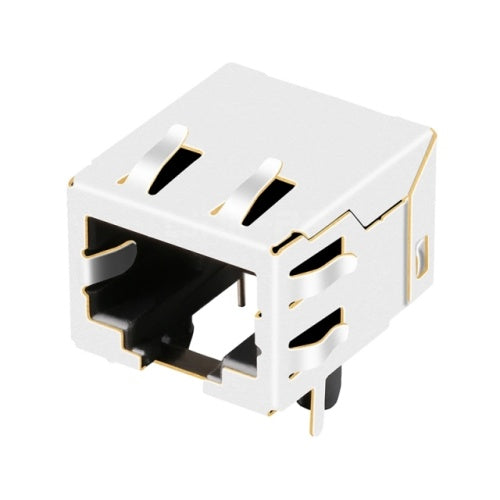

  • RJ45 Modular Jack Connector without Transformer Tab Down - TWE2916CNL - Second View

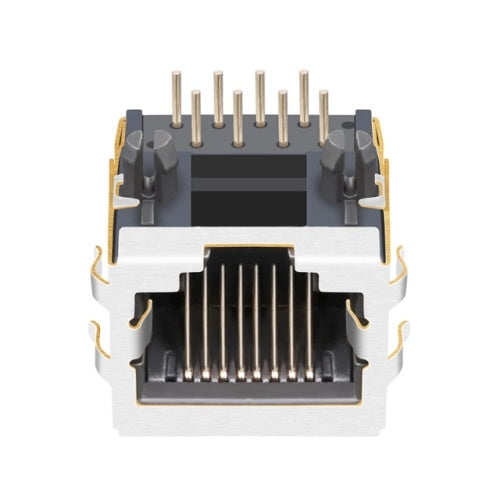

  • RJ45 Modular Jack Connector without Transformer Tab Down - TWE2916CNL - Third View
1 3

جک RJ45 مدل TWE2916CNL، زبانه رو به بالا، بدون LED

محصول TeleWire Technology مدل TWE2916CNL یک جک RJ45 دارای شیلد با انگشتیهای EMI است که در تایوان تولید شده است.

مرجع جایگزین

  • LINK-PP LPJEF180-5CNL — دارای جای پای (footprint) یکسان، تولید شده در خارج از سرزمین اصلی چین.

نکات انتخاب

  • ۴۰- تا ۸۵+ درجه سانتیگراد — فراتر از محدوده دمایی جکهای با درجه تجاری.
  • بدون LED — دهانه جلویی کاملاً باز میماند تا فضای کافی برای اتصال دوشاخه فراهم باشد.
  • بدون قطعات مغناطیسی داخلی — آن را با ترانسفورماتور مجزایی که فروشنده PHY شما مشخص کرده است، جفت کنید.
  • انگشتیهای اتصال به زمین EMI — مسیر شیلد به سمت قاب دستگاه بسته میشود.

کاربرد معمول: درگاههای صنعتی و تجهیزات کف کارخانه که دارای رتبهبندی فراتر از محدوده تجاری هستند.

قیمت TWE2916CNL بسته به مقدار سفارش و پیکربندی، از ۰.۵۰ تا ۳.۰۰ دلار آمریکا متغیر است و سطوح قیمتی برای سفارشهای عمده در صورت درخواست ارائه میشود.

ابتدا TWE2916CNL را روی برد خود بررسی کنید. نمونهها برای اعتبارسنجی طراحی موجود هستند و نقشه مکانیکی، جای پا (footprint) را پیش از نهایی کردن طرح برد در اختیار شما قرار میدهد. درخواست نمونه یا استعلام قیمت کنید.

Product Packaging Information

Package Tray (Reel packaging options available)
Carton size 32*30*31cm
Qty/carton 1200pcs
G.W/carton 8.5kg
View full details

Product Specifications

RJ Type 8P8C(RJ45)
Ports 1x1
Latch Type Up
Shielding Shield with EMI Finger
PCB Mount Type Through Hole
Orientation Right Angle (90°)
AutoMDIX Yes
PCB Material FR4
Contact Material Gold
Contact Plating Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
Certification RoHS Compliant
Product Length (Inches/mm) 0.724/ 18.40
Product Width (Inches/mm) 0.630/ 16.00
Product Height (Inches/mm) 0.481/ 12.23
Temperature -40℃ ~ 85℃

Related jacks

Same family, different latch, LED or plating option.

جایگزینهای مقرونبهصرفه برای جکهای RJ45 برندهای اصلی

آیا با زمان تحویل طولانی یا هزینههای بالای برندهای اصلی کانکتور مواجه هستید؟ ما جایگزینهای با کیفیت بالا و قابل تعویض مستقیم برای جکهای ماژولار استاندارد از TE، Molex، Amphenol و Wurth ارائه میدهیم. کانکتورهای ما با طرحهای استاندارد صنعتی و مشخصات عملکردی با قیمتی رقابتیتر مطابقت دارند.

از آبکاری طلای فلش، 3 میکرون، 6 میکرون، 15 میکرون، 30 میکرون، تا 50 میکرون
نقشه را به اشتراک بگذارید تا تطابق معادل را دریافت کنید
زمان تحویل کوتاه و تولید پایدار در تایوان
100% تست شده برای مقاومت تماسی و یکپارچگی عایق
Request Custom Quote

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

Is there a Taiwan-made equivalent to LINK-PP LPJEF180-5CNL?
Yes. The TWE2916CNL from TeleWire Technology is a Taiwan-manufactured equivalent to LINK-PP LPJEF180-5CNL. LINK-PP manufactures in mainland China; the TWE2916CNL is built in Taiwan, which is the reason most buyers cross over to it.
Can the TWE2916CNL be built to a different configuration?
Yes. The standard TWE2916CNL ships with a tab-up latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing. Send the drawing you are designing against and the engineering team will confirm what is achievable.
How do I qualify the TWE2916CNL as a second source?
Request a sample of the TWE2916CNL and the mechanical drawing from TeleWire Technology, then check the footprint against LINK-PP LPJEF180-5CNL on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
