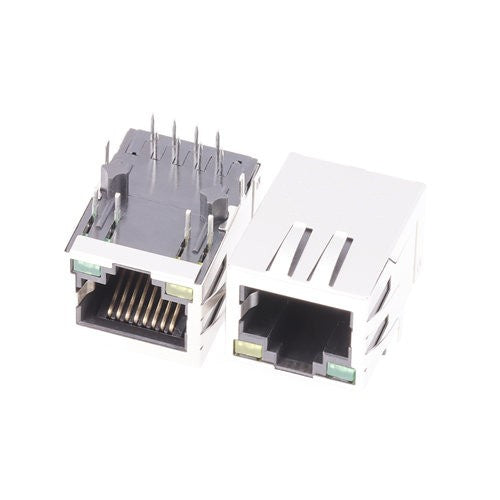

• RJ45 Modular Jack Connector with Transformer Tab Down - TWE271GDNL - Main View

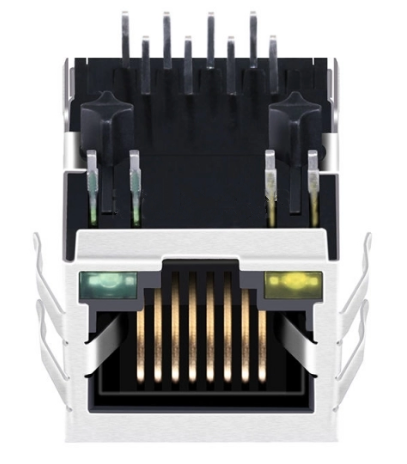

  • RJ45 Modular Jack Connector with Transformer Tab Down - TWE271GDNL - Second View
  • RJ45 Modular Jack Connector with Transformer Tab Down - TWE271GDNL - Third View
1 3

TWE271GDNL، RJ45 با زبانه ترانسفورماتور به پایین زرد/ سبز LED

  • دستگاه با عملکرد بالا پشتیبانی از سرعت های 10/100 Base-T را پشتیبانی می کند
  • مطابق با استانداردهای متعدد صنعت، اطمینان از استفاده قابل اعتماد و کارآمد
  • ایده آل برای اینترکام، کامپیوتر صنعتی، روتر و سوئیچ

اطلاعات بستهبندی محصول

نوع بستهبندی سینی (گزینههای بستهبندی رول موجود است)
اندازه کارتن 32*30*31 سانتیمتر
تعداد در کارتن 1200 عدد
وزن ناخالص/کارتن 8.5 کیلوگرم

نقشه فنی محصول

نقشه مکانیکی [قطعه]Dimensions, footprint and pin-out
View full details

مشخصات فنی محصول

نوع RJ 8P8C(RJ45)
تعداد پورت 1x1
نوع ضامن Down
LED Yellow/ Green
شیلدینگ Shield with EMI Finger
نوع نصب روی PCB Through Hole
جهت قرارگیری Right Angle (90°)
AutoMDIX Yes
جنس PCB FR4
جنس کنتاکت طلا
آبکاری کنتاکت Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
گواهینامه مطابق با RoHS
طول محصول (اینچ/میلیمتر) 0.837/ 21.27
عرض محصول (اینچ/میلیمتر) 0.625/ 15.88
ارتفاع محصول (اینچ/میلیمتر) 0.537/ 13.65
دما -40℃ ~ 85℃

جکهای مرتبط

همخانواده، با ضامن، LED یا گزینه آبکاری متفاوت.

جایگزینهای مقرونبهصرفه برای جکهای RJ45 برندهای معتبر

آیا با زمانهای تحویل طولانی یا هزینههای بالای برندهای بزرگ کانکتور مواجه هستید؟ ما جایگزینهای باکیفیت و کاملاً سازگار برای جکهای ماژولار استاندارد از برندهای TE، Molex، Amphenol، Wurth، Halo، Bel Fuse و Pulse ارائه میدهیم. کانکتورهای ما با ابعاد استاندارد صنعتی و مشخصات عملکردی مشابه، با قیمتی رقابتیتر عرضه میشوند.

از آبکاری طلا با ضخامت Flash، 3µ، 6µ، 15µ، 30µ تا 50µ
نقشه فنی را برای دریافت معادل دقیق ارسال کنید
زمان تحویل کوتاه و تولید پایدار در تایوان
تست ۱۰۰٪ برای مقاومت اتصال و یکپارچگی عایق
درخواست استعلام قیمت سفارشی

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

Is there a Taiwan-made equivalent to LINK-PP LPJE160GDNL?
Yes. The TWE271GDNL from TeleWire Technology is a Taiwan-manufactured equivalent to LINK-PP LPJE160GDNL. LINK-PP manufactures in mainland China; the TWE271GDNL is built in Taiwan, which is the reason most buyers cross over to it.
Can the TWE271GDNL be built to a different configuration?
Yes. The standard TWE271GDNL ships with Yellow/ Green LEDs and a tab-down latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing. Send the drawing you are designing against and the engineering team will confirm what is achievable.
How do I qualify the TWE271GDNL as a second source?
Request a sample of the TWE271GDNL and the mechanical drawing from TeleWire Technology, then check the footprint against LINK-PP LPJE160GDNL on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
