• Low-Profile RJ45 jack connector without transformer tab down - No LEDs - Main View

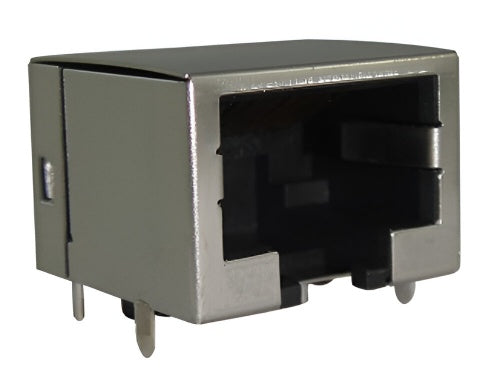

  • Low-Profile RJ45 jack connector without transformer tab down - No LEDs - Second View
1 2

TWE08919925S1CLFG, پروفیل کم RJ45 بدون برگه ترانسفورماتور پایین بدون LED

  • طراحی پروفایل پایین برای کاربردهای محدود به فضا
  • جهت گیری به سمت پایین برای جلوگیری از قطع اتفاقی
  • بدون ترانسفورماتور یا LED - مسیر سیگنال مستقیم
  • ساخت صنعتی برای عملکرد قابل اعتماد
  • اتصال روی برد مدار چاپی برای نصب امن
  • ایده آل برای اینترکام، کامپیوتر صنعتی، روتر و سوئیچ
  • قیمت از 0.10 تا 3.00 دلار آمریکا بر اساس تعداد و مشخصات. برای قیمت تفصیلی و تخفیف های عمده با ما تماس بگیرید.

اطلاعات بستهبندی محصول

نوع بستهبندی سینی (گزینههای بستهبندی رول موجود است)
اندازه کارتن 32*30*31 سانتیمتر
تعداد در کارتن 1200 عدد
وزن ناخالص/کارتن 8.5 کیلوگرم

نقشه فنی محصول

نقشه مکانیکی [قطعه]Dimensions, footprint and pin-out
View full details

مشخصات فنی محصول

نوع RJ 8P8C(RJ45)
تعداد پورت 1x1
نوع ضامن Down
شیلدینگ Shield
نوع نصب روی PCB Through Hole
جهت قرارگیری Right Angle (90°)
AutoMDIX Yes
جنس PCB FR4
جنس کنتاکت طلا
آبکاری کنتاکت Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
گواهینامه مطابق با RoHS
طول محصول (اینچ/میلیمتر) 0.551/ 14.00
عرض محصول (اینچ/میلیمتر) 0.638/ 16.20
ارتفاع محصول (اینچ/میلیمتر) 0.445/ 11.3
دما -40℃ ~ 85℃

جکهای مرتبط

همخانواده، با ضامن، LED یا گزینه آبکاری متفاوت.

جایگزینهای مقرونبهصرفه برای جکهای RJ45 برندهای معتبر

آیا با زمانهای تحویل طولانی یا هزینههای بالای برندهای بزرگ کانکتور مواجه هستید؟ ما جایگزینهای باکیفیت و کاملاً سازگار برای جکهای ماژولار استاندارد از برندهای TE، Molex، Amphenol، Wurth، Halo، Bel Fuse و Pulse ارائه میدهیم. کانکتورهای ما با ابعاد استاندارد صنعتی و مشخصات عملکردی مشابه، با قیمتی رقابتیتر عرضه میشوند.

از آبکاری طلا با ضخامت Flash، 3µ، 6µ، 15µ، 30µ تا 50µ
نقشه فنی را برای دریافت معادل دقیق ارسال کنید
زمان تحویل کوتاه و تولید پایدار در تایوان
تست ۱۰۰٪ برای مقاومت اتصال و یکپارچگی عایق
درخواست استعلام قیمت سفارشی

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

Who manufactures the TWE08919925S1CLFG?
The TWE08919925S1CLFG is an original design manufactured by TeleWire Technology in Taiwan. Send the footprint or mechanical drawing you are designing against and the TeleWire Technology engineering team will confirm compatibility.
Can the TWE08919925S1CLFG be built to a different configuration?
Yes. The standard TWE08919925S1CLFG ships with a tab-down latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing. Send the drawing you are designing against and the engineering team will confirm what is achievable.
How do I qualify the TWE08919925S1CLFG as a second source?
Request a sample of the TWE08919925S1CLFG and the mechanical drawing from TeleWire Technology, then check the footprint against your current part on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
