• TWD163BFNL, 10/100 Base Vertical RJ45 Modular Jack with Transformer with PoE Tab Up with Green/Green Led - side view
  • TWD163BFNL, 10/100 Base Vertical RJ45 Modular Jack with Transformer with PoE Tab Up with Green/Green Led - front view

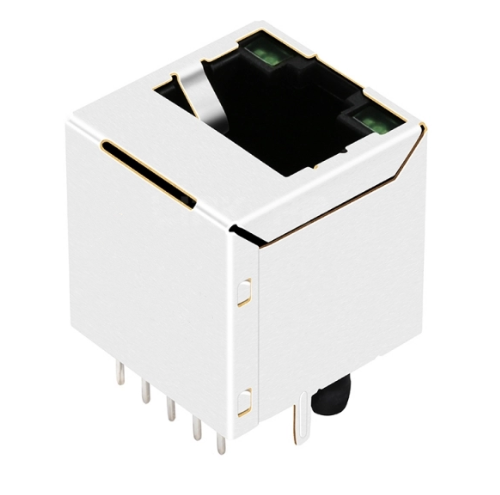

  • TWD163BFNL, 10/100 Base Vertical RJ45 Modular Jack with Transformer with PoE Tab Up with Green/Green Led - back view
1 3

TWD163BFNL, 10/100 پایه عمودی RJ45 با ترانسفورماتور با برچسب PoE با چراغ سبز/سبز

متوافق مع Belfuse: SI-46020-F جهاز عالي الأداء يدعم سرعات 10/100 Base-T متوافق مع العديد من المعايير الصناعية، مما يضمن الاستخدام الموثوق والفعال تتراوح الأسعار من 0.50 دولار أمريكي إلى 3.00 دولار أمريكي حسب كمية الطلب والمواصفات وتتوفر خصومات كبيرة للطلبات بكميات كبيرة

اطلاعات بستهبندی محصول

نوع بستهبندی سینی (گزینههای بستهبندی رول موجود است)
اندازه کارتن 32*30*31 سانتیمتر
تعداد در کارتن 1200 عدد
وزن ناخالص/کارتن 8.5 کیلوگرم

نقشه فنی محصول

نقشه مکانیکی [قطعه]Dimensions, footprint and pin-out
View full details

مشخصات فنی محصول

نوع RJ 10P8C(RJ45)
تعداد پورت 1x1
سرعت 10/ 100 Base-T
نوع ضامن Up
LED Green/ Green
شیلدینگ Shield
نوع نصب روی PCB Through Hole
جهت قرارگیری Vertical (180°)
AutoMDIX Yes
جنس PCB FR4
جنس کنتاکت طلا
آبکاری کنتاکت Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
گواهینامه مطابق با RoHS
طول محصول (اینچ/میلیمتر) 0.657/ 16.70
عرض محصول (اینچ/میلیمتر) 0.636/ 16.15
ارتفاع محصول (اینچ/میلیمتر) 0.665/ 16.90
دما 0℃ ~ 70℃
برندهای سازگار Bel Fuse

جکهای مرتبط

همخانواده، با ضامن، LED یا گزینه آبکاری متفاوت.

جایگزینهای مقرونبهصرفه برای جکهای RJ45 برندهای معتبر

آیا با زمانهای تحویل طولانی یا هزینههای بالای برندهای بزرگ کانکتور مواجه هستید؟ ما جایگزینهای باکیفیت و کاملاً سازگار برای جکهای ماژولار استاندارد از برندهای TE، Molex، Amphenol، Wurth، Halo، Bel Fuse و Pulse ارائه میدهیم. کانکتورهای ما با ابعاد استاندارد صنعتی و مشخصات عملکردی مشابه، با قیمتی رقابتیتر عرضه میشوند.

از آبکاری طلا با ضخامت Flash، 3µ، 6µ، 15µ، 30µ تا 50µ
نقشه فنی را برای دریافت معادل دقیق ارسال کنید
زمان تحویل کوتاه و تولید پایدار در تایوان
تست ۱۰۰٪ برای مقاومت اتصال و یکپارچگی عایق
درخواست استعلام قیمت سفارشی

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the Bel Fuse SI-46020-F?
The TWD163BFNL from TeleWire Technology cross-references to the Bel Fuse SI-46020-F and to LINK-PP LPJD0152BFNL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Can the TWD163BFNL be built to a different configuration?
Yes. The standard TWD163BFNL ships with Green/ Green LEDs and a tab-up latch. TeleWire Technology can change LED colour, latch direction, contact plating thickness (Gold Flash through 50 microinch) and tray or reel packaging against your drawing, while holding the footprint that matches Bel Fuse SI-46020-F.
How do I qualify the TWD163BFNL as a second source?
Request a sample of the TWD163BFNL and the mechanical drawing from TeleWire Technology, then check the footprint against the Bel Fuse SI-46020-F on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
