• TWD1123BENL, 10/100 Base Vertical RJ45 Modular Jack with Transformer Tab Up with Green/ Yellow Led - side view
  • TWD1123BENL, 10/100 Base Vertical RJ45 Modular Jack with Transformer Tab Up with Green/ Yellow Led - front view

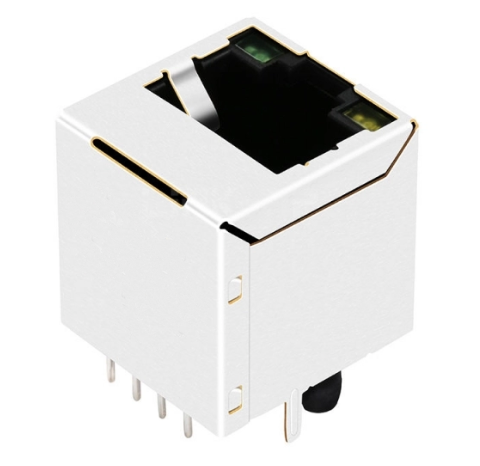

  • TWD1123BENL, 10/100 Base Vertical RJ45 Modular Jack with Transformer Tab Up with Green/ Yellow Led - back view
1 3

TWD1123BENL، 10/100 Base عمودي إيثرنت RJ45 مع محول علامة لأعلى مع أخضر / أصفر LED

  • سازگار با
    Belfuse: SI-46001-F
    Pulse: JD2-0010NL
    X Multiple: XRJV-11-01-8-8-4-MD12-2
  • دستگاه با عملکرد بالا پشتیبانی از سرعت های 10/100 Base-T را پشتیبانی می کند
  • مطابق با استانداردهای متعدد صنعتی، استفاده قابل اعتماد و کارآمد را تضمین می کند
  • قیمت ها بسته به میزان سفارش و مشخصات از 0.50 دلار تا 3.00 دلار آمریکا متغیر است و تخفیف های حجمی برای سفارشات با حجم بالا در دسترس است

اطلاعات بستهبندی محصول

نوع بستهبندی سینی (گزینههای بستهبندی رول موجود است)
اندازه کارتن 32*30*31 سانتیمتر
تعداد در کارتن 1200 عدد
وزن ناخالص/کارتن 8.5 کیلوگرم

نقشه فنی محصول

نقشه مکانیکی [قطعه]Dimensions, footprint and pin-out
View full details

مشخصات فنی محصول

نوع RJ 8P8C(RJ45)
تعداد پورت 1x1
سرعت 10/ 100 Base-T
نوع ضامن Up
LED Green/ Yellow
شیلدینگ Shield
نوع نصب روی PCB Through Hole
جهت قرارگیری Vertical (180°)
AutoMDIX Yes
جنس PCB FR4
جنس کنتاکت طلا
آبکاری کنتاکت Gold Flash/ 6u"/ 15u"/ 30u"/ 50u"
گواهینامه مطابق با RoHS
طول محصول (اینچ/میلیمتر) 0.657/ 16.70
عرض محصول (اینچ/میلیمتر) 0.630/ 16.00
ارتفاع محصول (اینچ/میلیمتر) 0.665/ 16.90
دما 0℃ ~ 70℃
برندهای سازگار Bel Fuse, Pulse, X Multiple

جکهای مرتبط

همخانواده، با ضامن، LED یا گزینه آبکاری متفاوت.

جایگزینهای مقرونبهصرفه برای جکهای RJ45 برندهای معتبر

آیا با زمانهای تحویل طولانی یا هزینههای بالای برندهای بزرگ کانکتور مواجه هستید؟ ما جایگزینهای باکیفیت و کاملاً سازگار برای جکهای ماژولار استاندارد از برندهای TE، Molex، Amphenol، Wurth، Halo، Bel Fuse و Pulse ارائه میدهیم. کانکتورهای ما با ابعاد استاندارد صنعتی و مشخصات عملکردی مشابه، با قیمتی رقابتیتر عرضه میشوند.

از آبکاری طلا با ضخامت Flash، 3µ، 6µ، 15µ، 30µ تا 50µ
نقشه فنی را برای دریافت معادل دقیق ارسال کنید
زمان تحویل کوتاه و تولید پایدار در تایوان
تست ۱۰۰٪ برای مقاومت اتصال و یکپارچگی عایق
درخواست استعلام قیمت سفارشی

We reply within 24 hours. No account needed. Your specifications stay confidential; NDA available on request.

What is a Taiwan-made alternative to the Bel Fuse SI-46001-F?
The TWD1123BENL from TeleWire Technology cross-references to the Bel Fuse SI-46001-F and to LINK-PP LPJD0012BENL. It is manufactured in Taiwan, giving buyers a supply route outside mainland China for the same footprint. Send the footprint you are designing against and TeleWire Technology will confirm compatibility.
Which manufacturers' parts does the TWD1123BENL replace?
The TWD1123BENL cross-references to Bel Fuse SI-46001-F; Bel Fuse SI-46005-F; Pulse JD2-0001NL; Pulse JD2-0010NL; X Multiple XRJV-01V-4-D12-380; X Multiple XRJV-11-01-8-8-4-MD12-2, and to LINK-PP LPJD0012BENL. TeleWire Technology publishes the full cross-reference so a sourcing engineer can qualify one Taiwan-built part against several incumbents at once.
How do I qualify the TWD1123BENL as a second source?
Request a sample of the TWD1123BENL and the mechanical drawing from TeleWire Technology, then check the footprint against the Bel Fuse SI-46001-F on your board. TeleWire Technology builds in Taiwan under an ISO 9001 quality system, and its engineering team will review your drawing before you commit.
